MonoFlex Impulsverteiler 361

SKF MonoFlex Impulsverteiler 361-200-50000-00

Beispielhafte Darstellung, Produkt kann abweichen.

Preise und Bestellungen sind nur
für angemeldete Benutzer verfügbar.

Artikel-Nr.: 361-100-10000-00
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 500

Variante Öl / Fließfett Schmierstoffe: Mineral- und synthetische Öle,... mehr

Menü schließen

MonoFlex Impulsverteiler 361

Variante Öl / Fließfett

Schmierstoffe:
Mineral- und synthetische Öle, Viskosität: 20 - 1000 mm²/s
Fließfette, NLGI-Kl.: 000 / 00
Dosierungen wählbar: 0,01 - 0,20 cm³
Betriebsdruck: 25 - 40 bar
Entlastungsdruck: max. 0,5 bar
Betriebstemperatur: 0 bis +80°C
Anzugsmomente Montage: 10 Nm
Eingangsgewinde: M10x1 AG
Schmierstellenanschluss: Ø 4mm
Werkstoff Verteilerkörper: Stahl verzinkt

Zeichnung Impulsverteiler 361-1xx

Variante Öl

Schmierstoffe:
Mineral- und synthetische Öle, Viskosität: 10 - 500 mm²/s
Dosierungen wählbar: 0,02 - 0,10 cm³
Betriebsdruck: 8 - 40 bar
Entlastungsdruck: max. 3 bar
Betriebstemperatur: 0 bis +80°C
Anzugsmomente Montage: 10 Nm
Eingangsgewinde: M10x1 AG
Schmierstellenanschluss: Ø 4mm
Werkstoff Verteilerkörper: Messing

Zeichnung Impulsverteiler 361-2

SKF Impulsverteiler sind ausschließlich in einstelliger Bauform zur Montage auf Verteilerleisten...

Zurück

SKF Impulsverteiler sind ausschließlich in einstelliger Bauform zur Montage auf Verteilerleisten erhältlich, sie transportieren den Schmierstoff während des Druckaufbaus an die Schmierstellen. Anders als bei Vorschmierverteilern muss die Druckbeaufschlagung bei Impulsverteilern aber dynamisch (d.h. schlagartig) erfolgen und darf dabei Betriebsdrücke von 80 bar (Öl) und 40 bar (Fließfett) nicht übersteigen. Der Schmierleitungsanschluss ist bei diesem Verteilertyp immer für eine 4mm - Leitung vorgesehen.
Die Markierung am Verteiler gibt Hinweise auf die Dosiermenge, in u.s. Grafik sind die einzelnen Dosiermarkierungen dargestellt:

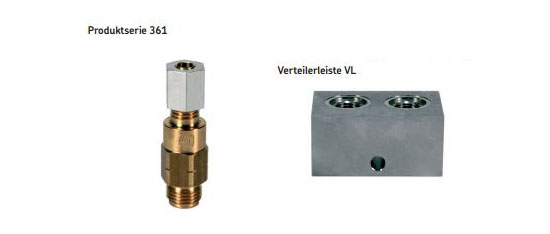

SKF Impulsverteiler 361 mit Verteilerleiste VL
