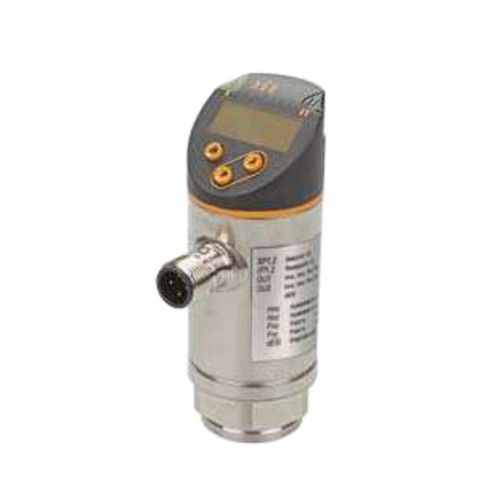

Druckschalter DSC2-A100E-2A2B

• Nenndruckbereich: 0–100 bar in 0,5 Schritten
• Zul. Überdruck: 300 bar
• Berstdruck: > 650 bar
• Umgebungstemperatur: –25 bis +80°C
• Vibrationsfestigkeit: max. 20 g (10–2000 Hz)
• Lebensdauer: 100×10⁶ Druckwechsel
• Schutzart: IP67
• Werkstoff: Edelstahl
• Einbaulage: beliebig

Elektrische Kenngrößen

• Betriebsspannung: 18–30 V DC
• Stromaufnahme: max. 35 mA
• Strombelastbarkeit: 0,15 A
• Anzahl der Signalausgänge: 2
• Art der Signalausgänge: PNP/NPN
• Elektrischer Anschluss M12x1: 4-polig
• Druckanschluss: G1/4

Aufbau

Der Druckschalter DSC2-A100E-2A2B ist für steigende und fallende Drücke von 0 bis 100 bar in 0,5-bar-Schritten geeignet. Das Gehäuse ist aus Aluminium und Edelstahl hergestellt. Das Bedienfeld besteht aus einer Polyesterfolie. Das Display ist als vierstellige Digitalanzeige ausgeführt, die Schaltanzeige erfolgt durch LED. Der elektrische Anschluss läuft über einen M12×1-Steckverbinder (IP 67), der hydraulische über ein Innengewinde der Größe G1/4. Der DSC2-A100E-2A2B kann in den Modi Schaltpunkt-, Hysterese- oder Fensterfunktion betrieben werden, wobei der Schaltmodus für jeden Ausgang getrennt programmierbar ist.

Eigenschaften

• Diagnoseausgang in Anlehnung an DESINA-Spezifikation
• UL-Zulassung
