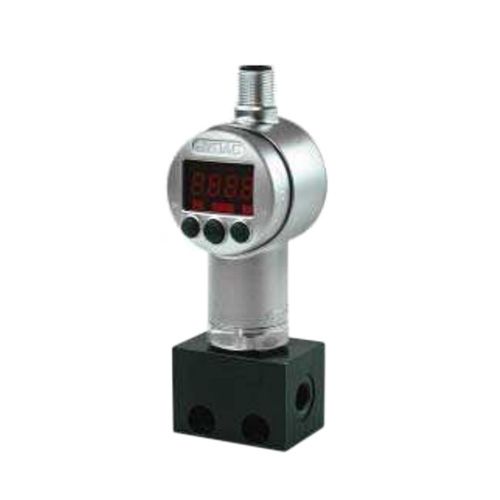

Druckschalter DSC3-A100K-3A2B

• Nenndruckbereich: 1–100 bar in 0,5 Schritten
• Zul. Überdruck: 300 bar
• Berstdruck: > 500 bar
• Umgebungstemperatur: –25 bis +80°C
• Vibrationsfestigkeit: max. 10 g (5–500 Hz)
• Lebensdauer: 100×10⁶ Druckwechsel
• Schutzart: IP67
• Werkstoff: Kunststoff
• Einbaulage: beliebig

Elektrische Kenngrößen

• Betriebsspannung: 9–35 V DC
• Stromaufnahme: max. 35 mA
• Strombelastbarkeit: 1,2 A
• Anzahl der Signalausgänge: 2
• Art der Signalausgänge: PNP-Transistorstufen
• Elektrischer Anschluss M12x1: 4-polig
• Druckanschluss: G1/8

Aufbau

Der Druckschalter DSC3-A100K-3A2B aus Kunststoff eignet sich für steigende und fallende Drücke von 1 bis 100 bar in 0,5 bar Schritten. Das Display ist als drehbare vierstellige Digitalanzeige ausgeführt. Der elektrische Anschluss erfolgt über einen M12×1-Steckverbinder (IP 67), der hydraulische über ein T-Stück mit zwei Innengewinden der Größe G1/8. Damit kann der DSC3-A100K-3A2B ideal in eine Schmierleitung integriert werden. Zu betreiben ist er in den Modi Schaltpunkt- oder Fensterfunktion, er ist für jeden Ausgang getrennt programmierbar.

Eigenschaften

• Programmiersperre zum Schutz gegen unerlaubte Geräteverstellung
• Schaltanzeige durch LED
