Elektromagnetische Pumpe PE

• Förderdruck: < 100 bar
• Einlassdruck: 0,01 < P < 0,5 bar
• Förderleistung: 20, 40 oder 60 mm³/Hub
• Betriebstemperatur: -20 bis +60 °C
• Arbeitsfrequenz: ≤ 2 Hübe/s
• Mechanische Lebensdauer: max. 20 x 10⁶ Hübe
• Schmierstoff: Öl auf Mineralöl- oder synthetischer Basis, ohne Zusätze
• Effektive Viskosität: < 1000 mm²/s
• Dichtungen: Fluorkarbon (FPM)
• Schmierstoffeinlass: G 1/4 NF E 03-005; max. Tiefe 8 mm
• Schmierstoffauslass: M 8x1 gemäß NFR 954-03
• Entlüftungsöffnung: G 1/4, Verschlussschraube H12
• Gewicht (PE-6): 3260 g

Elektrik

• Betriebsspannung Gleichstrom: 24 V DC
• Betriebsspannung Wechselstrom: 115 V - 50/60 Hz oder 230 V - 50/60 Hz
• Stromaufnahme max.:
  4,5 A / 24 V DC
  1 A / 115 V
  0,55 A / 230 V
• Schaltzeit: 0,1 ≤ T ≤ 0,2 s
• Einschaltdauer: 40%
• Elektromagnet, leistung: 105 W*
• Schutzart (mit geschraubtem Verbinder): IP 65
• Verbinder: gemäß DIN 43 650

* gemäß der Niederspannungsrichtlinien 93/68/EG CE / 73/23/EG.

Anwendung mit Spritzdüsen

Metallrohr Ø 4 × 0,7 – so kurz wie möglich –, max. Länge 3 m. Anschlussstücke, Schwenkverschraubungen, usw. zwischen Pumpenausgang und Düse möglichst vermeiden.

Anwendung mit Schmierpinseln

Rohre Ø 4 × 0,75 Metall oder Polyamid, max. Länge 20 m.

Hinweis: Die unbenutzten Auslässe müssen nicht verschlossen werden!

Die Pumpe PE kann zur Überwachung des Funktionsablaufs mit einem induktiven Annäherungsschalter ausgerüstet werden.

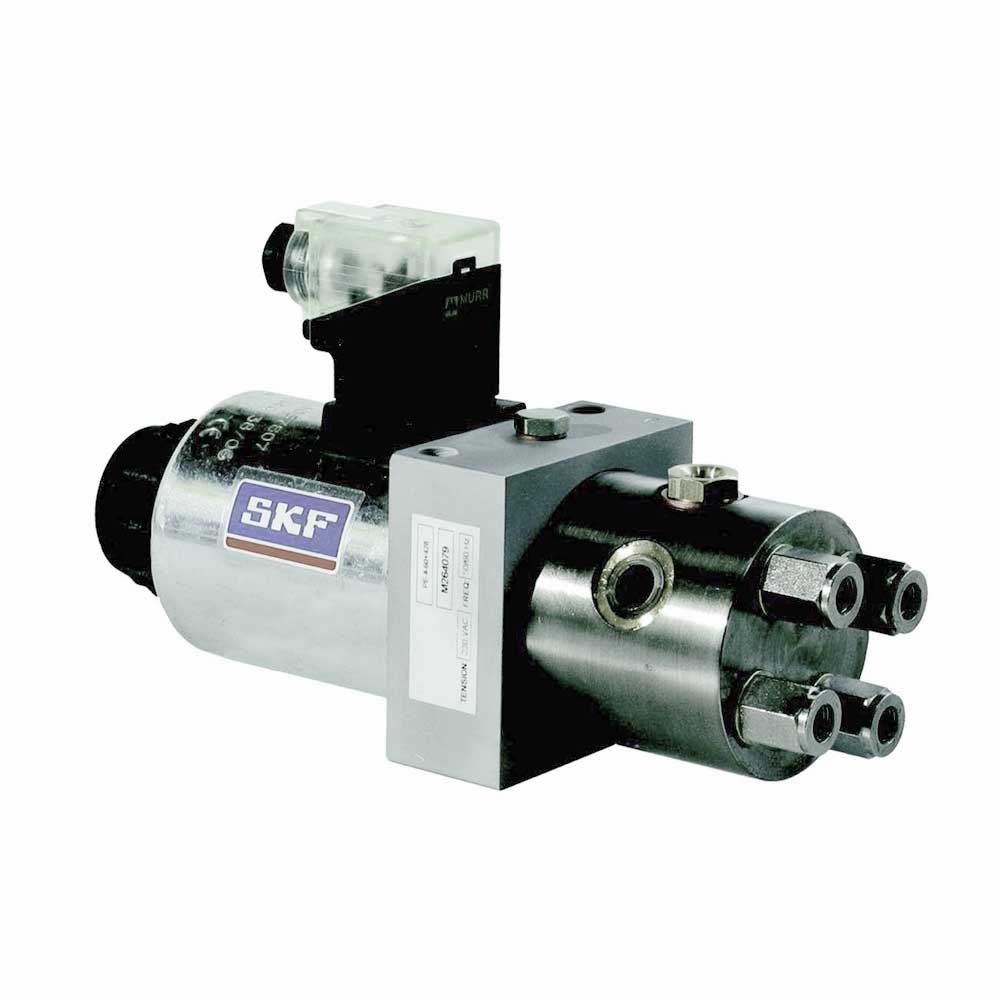

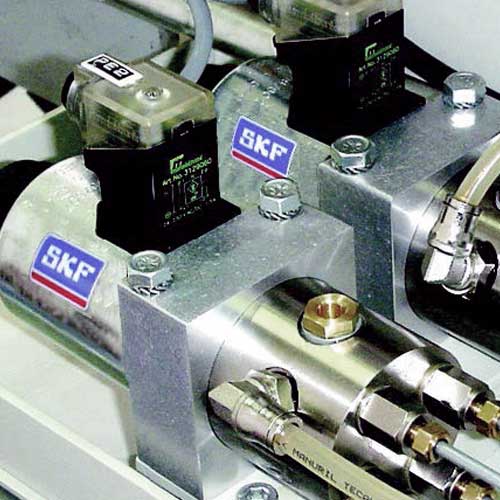

Elektromagnetische Pumpe PE

• Robust, hohe Lebensdauer, modulare Bauweise
• Spritzen von Öl auf Schmierstellen über spezielle Düsen
• Ölauftrag über Schmierpinsel
• Für Öle mit einer effektiven Viskosität bis 1000 mm²/s
• Die Pumpe kann 2, 3, 4 oder 6 Schmierstoffauslässe haben
• Volumetrisches Dosieren
• 3 möglichen Förderleistungen: 20, 40 oder 60 mm³ pro Hub und Auslass

Beschreibung

Die elektromagnetisch angetriebene Pumpe PE besteht aus einem Gehäuse, einem drehbaren (–90°, 0°,+ 90°) Befestigungsflansch, einem elektrischen Steckverbinder und einem Elektromagnet, der auf den Stößel einwirkt. Der Stößel bewegt die Kolben mit Hilfe eines Federkolbens, der im Pumpengehäuse zentriert ist. Eine Rückstellfeder zieht jeden Kolben in seine Ausgangsstellung zurück. Die Pumpe PE kann 2, 3, 4 oder 6 Auslässe versorgen. Jede Auslassöffnung ist mit einem Rückschlagventil versehen.

Öl wird direkt vom Fallölbehälter in die Saugkammer über einen Öleinlass versorgt. Die Pumpe wird durch eine Öffnung entlüftet.

Stromversorgung (Gleich- oder Wechselstrom) über einen schwenkbaren Verbinder - Signallampe leuchtet bei anliegender Spannung. Der Wechselstrom wird mit einer Diodenbrücke gleichgerichtet.

Die Pumpe kann jederzeit oder bei Stromausfall mit einem Handantrieb betätigt werden.

Elektromagnetische Pumpe PE Maßbild
