WRL 1: Dichtungs- und Rollensätze
Artikel-Nr.: 802185

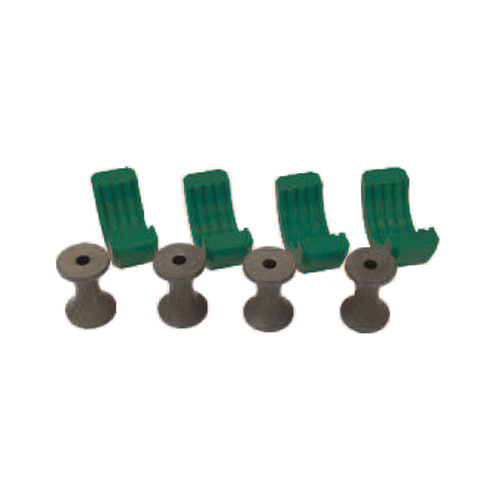

Beispielhafte Darstellung, Produkt kann abweichen.
UVP **
ab 380,69 EUR / Stk.
netto zzgl. Versandkosten zzgl. MwSt.
** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login
- Artikel-Nr.: 802185
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
Wählen Sie den passenden Dichtungs- und Rollensatz für den Drahtseildurchmesser. Die... mehr
WRL 1: Dichtungs- und Rollensätze
Wählen Sie den passenden Dichtungs- und Rollensatz für den Drahtseildurchmesser. Die austauschbaren Sätze enthalten Dichtungen und Rollen für die entsprechenden Drahtseildurchmesser in den jeweiligen Größenbereichen.
Dichtungs- und Rollensätze
Zur Verwendung mit kleinem Schmierstoffgeber 802715
| Bestellnummer | Drahtseil-Nenndurchmesser ¹ | Dichtung Modell ² | Nenngröße [mm] | |
|---|---|---|---|---|
| min. [mm] | max. [mm] | |||
| 802185 | 11,1 | 12,6 | 802270 | 11,1 |
| 802188 | 12,7 | 14,2 | 802271 | 12,7 |
| 802191 | 14,3 | 15,8 | 802272 | 14,3 |
| 802194 | 15,9 | 17,4 | 802273 | 15,9 |
| 802197 | 17,5 | 19,4 | 802274 | 17,5 |
| 802200 | 19,0 | 20,2 | 802275 | 19,0 |
| 802203 | 20,6 | 22,1 | 802276 | 20,6 |
| 802206 | 22,2 | 23,7 | 802277 | 22,2 |
| 802249 | 23,8 | 25,3 | 802278 | 23,8 |
| 802209 | 25,4 | 26,9 | 802279 | 25,4 |
Zur Verwendung mit großem Schmierstoffgeber 802180
| Bestellnummer | Drahtseil-Nenndurchmesser ¹ | Dichtung Modell ² | Nenngröße [mm] | |
|---|---|---|---|---|
| min. [mm] | max. [mm] | |||
| 802251 | 27,0 | 28,5 | 802280 | 27,0 |
| 802221 | 28,6 | 30,1 | 802281 | 28,6 |
| 802253 | 30,2 | 31,7 | 802282 | 30,2 |
| 802212 | 31,8 | 33,3 | 802283 | 31,8 |
| 802255 | 33,3 | 34,8 | 802284 | 33,3 |
| 802224 | 34,9 | 36,4 | 802285 | 34,9 |
| 802257 | 36,5 | 38,0 | 802286 | 36,5 |
| 802227 | 38,1 | 39,6 | 802287 | 38,1 |
| 802259 | 39,7 | 41,2 | 802288 | 39,7 |
| 802230 | 41,3 | 42,8 | 802289 | 41,3 |
| 802261 | 42,9 | 44,4 | 802290 | 42,9 |
| 802233 | 44,5 | 46,0 | 802291 | 44,5 |
| 802263 | 46,0 | 47,5 | 802292 | 46,0 |
| 802215 | 47,6 | 49,1 | 802293 | 47,6 |
| 802265 | 49,2 | 50,7 | 802294 | 49,2 |
| 802218 | 50,8 | 52,3 | 802295 | 50,8 |
¹ Drahtseil-Messanweisungen zur Sicherstellung der korrekten Größe siehe WRL Installationsanleitung, Formular Nr. 801975A, Abschnitt J3 3A.
² Empfohlene Ersatzteile
