ZPU Brücke F kpl. mit 2 Pumpenelementen

Artikel-Nr.: 600-26788-1
ZPU Brücke F kpl. mit 2 Pumpenelementen
Zeichnung
Montage

Beispielhafte Darstellung, Produkt kann abweichen.
Preise und Bestellungen sind nur
für angemeldete Benutzer verfügbar.

Betriebsdruck:

  • 600-26788-1
  • 1
  • 1
  • 500
ZPU Brücke Version F kpl. mit 2 Pumpenelementen Für Lincoln Pumpen der Baureihe ZPU... mehr
ZPU Brücke F kpl. mit 2 Pumpenelementen

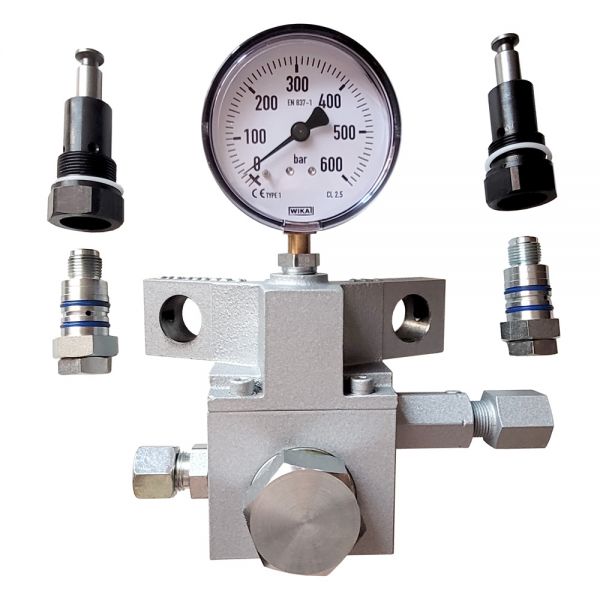

  • ZPU Brücke Version F kpl. mit 2 Pumpenelementen
  • Für Lincoln Pumpen der Baureihe ZPU
  • Betriebsdruck: 350 bar / 400 bar
  • Bestehend aus:
    • 1) Brücke mit FIlterblock und Manometer
    • 2) Ventil kpl.
    • 3) Pumpenzylinder kpl.
    • 4) Dichtring (2x)
Verfügbare Downloads:
Hinweise zur korrekten Montage Rückschlagventil (6) aus Pumpenzylinder (7) schrauben....

Hinweise zur korrekten Montage

  • Rückschlagventil (6) aus Pumpenzylinder (7) schrauben.
  • Blindelement (8a) aus Brücke (9) schrauben.
  • Brücke (9) abnehmen.
  • Evtl. Blindelement (8b) aus Pumpengehäuse schrauben.
  • Pumpenzylinder (7) am Sechskant vollständige aus dem Pumpengehäuse lösen.
  • Pumpenzylinder (14) leicht nach unten drücken, damit sich der Kolben aus der Nut des Mitnehmerrings löst.
  • Pumpenzylinder (7) inkl. Dichtring entfernen.
  • Kolben des neuen Pumpenzylinders ca. 30 mm aus dem Pumpenzylinder herausziehen.
  • Pumpenzylinder (7) schräg einführen, bis der Kolben sich oberhalb des Mitnehmerrings befindet.
  • Pumpenzylinder (7) nun horizontal halten, damit sich der Kolben des Pumpenelementes in die Nut des Mitnehmerrings einhängt.
  • Pumpenzylinder (7) einschrauben.
  • Brücke (9) auf Pumpenzylinder (7) setzen.
  • Blindelement (8a) in Brücke schrauben.

Anziehmoment = 30 Nm ± 3 Nm

  • Rückschlagventil in Pumpenelement schrauben.

Anziehmoment = 30 Nm ± 3 Nm

Anschließend ist das Pumpenelement auf korrekte Funktion zu prüfen. Hierzu die Pumpe einschalten und prüfen, ob die Pumpe fördert.
