Für Ölumlauf-Schmiersysteme

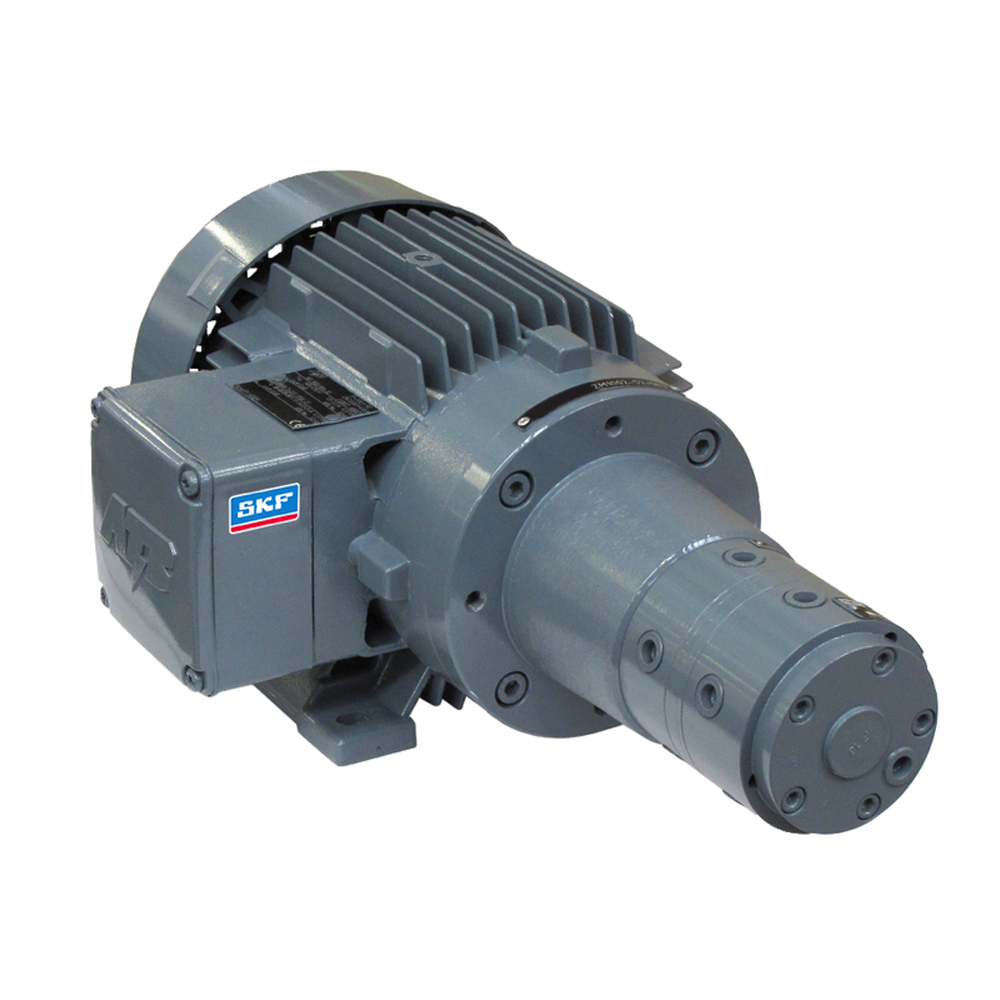

ZM Pumpen sind Einkreis-Zahnradpumpenaggregate. Sie sind ausgelegt für kleine Öl-Umlaufschmiersysteme mit Drücken bis 30 bar (435 psi) und einer Viskosität von bis zu 2000 mm2/s. Sie bestehen aus Zahnradpumpe, Flansch, Kupplung und Elektromotor. Die Pumpe wird wahlweise getrennt vom Behälter oder auf diesem montiert. Eine horizontale Flanschmontage unterhalb des Öl-Füllstands ist nicht zulässig. Bei den ZM-Zahnrad-Pumpenaggregaten sind keine Druckbegrenzungs- oder Entlastungsventile integriert.
Eigenschaften und Vorteile
- Hoher Viskositätsbereich
- Geringes Betriebsgeräusch
- Hoher Betriebsdruck
- Einfache Systemplanung
Anwendungen
- Werkzeugmaschinen
- Allgemeine Industriemaschinen
- Spritzgussmaschinen
| Funktion | elektrisch angetriebene Zahnradpumpe | |
| Schmierstoff | Mineralische und synthetische Ölschmierstoffe | |
| Betriebsviskosität | 20-1000 mm2/s | |
| Durchflussmenge | ZM12: 1,2 l/min ZM25: 2,5 l/min | 2.5 pts/min 5.3 pts/min |
| Betriebstemperatur | +10 bis 40 °C | +50 bis 104 °F |
| Auslässe | 1 | |
| Betriebsdruck | ZM12: max. 30 bar ZM25: max. 20 bar | 435 psi 290 psi |
| Saughöhe | ZM12: 500 mm ZM25: 1000 mm | 19.7 in 39.4 in |
| Antriebsdrehzahl | 1350 min-1 | |
| Motor1) | Drehstrommotor | |
| Betriebsspannung | 220-240/380-420 V AC bei 50 Hz | |
| Nennleistung | 0,18 kW | |
| Druckanschluss | G1/4 oder M14×1,5 | |
| Sauganschluss | G1/4 oder M14×1,5 | |
| Schutzart | IP 54 | |
| Abmessungen | ZM12: 299 × 164 × 125 mm ZM25: 283 × 123 × 162 mm | 11.77 × 6.45 × 4.92 in 11.14 × 4.84 × 6.37 in |
| Einbaulage | horizontal oder vertikal | |
| Teilenummer | Bauform | Einbaulage | Förderleistung2) | Gegendruck | ||
| l/min | pts/min | bar | psi | |||
| ZM12-21+1GD | Fußausführung, CE (Europa) | horizontal, separat | 1,2 | 2,5 | 30 | 435 |
| ZM12-31+1GD | Flanschausführung, CE (Europa) | vertikal, angeflanscht | 1,2 | 2,5 | 30 | 435 |
| ZM12-21-S11+1GD | Fußausführung, UL/CSA (USA, Kanada) | horizontal, separat | 1,2 | 2,5 | 30 | 435 |
