Dosierpumpe EDL1

Artikel-Nr.: EDL1-100-01-00+924

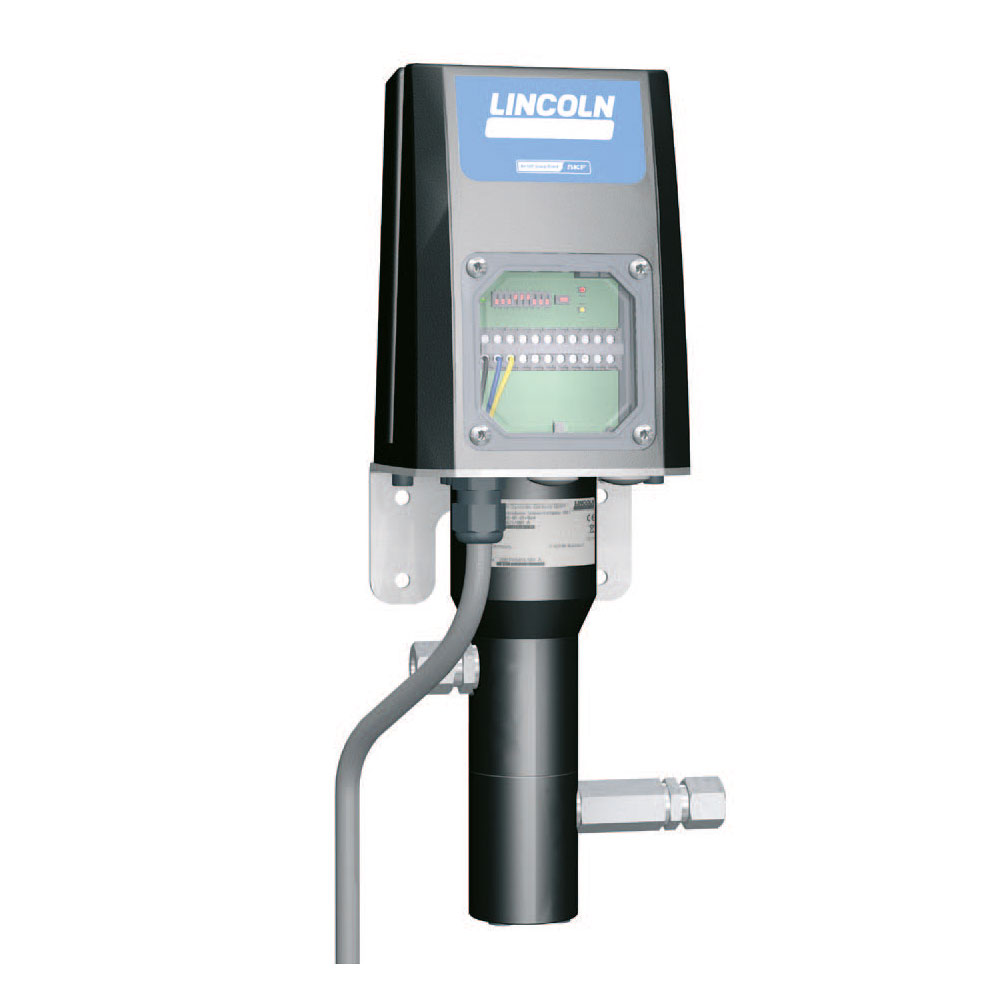

EDL1 Dosierpumpe

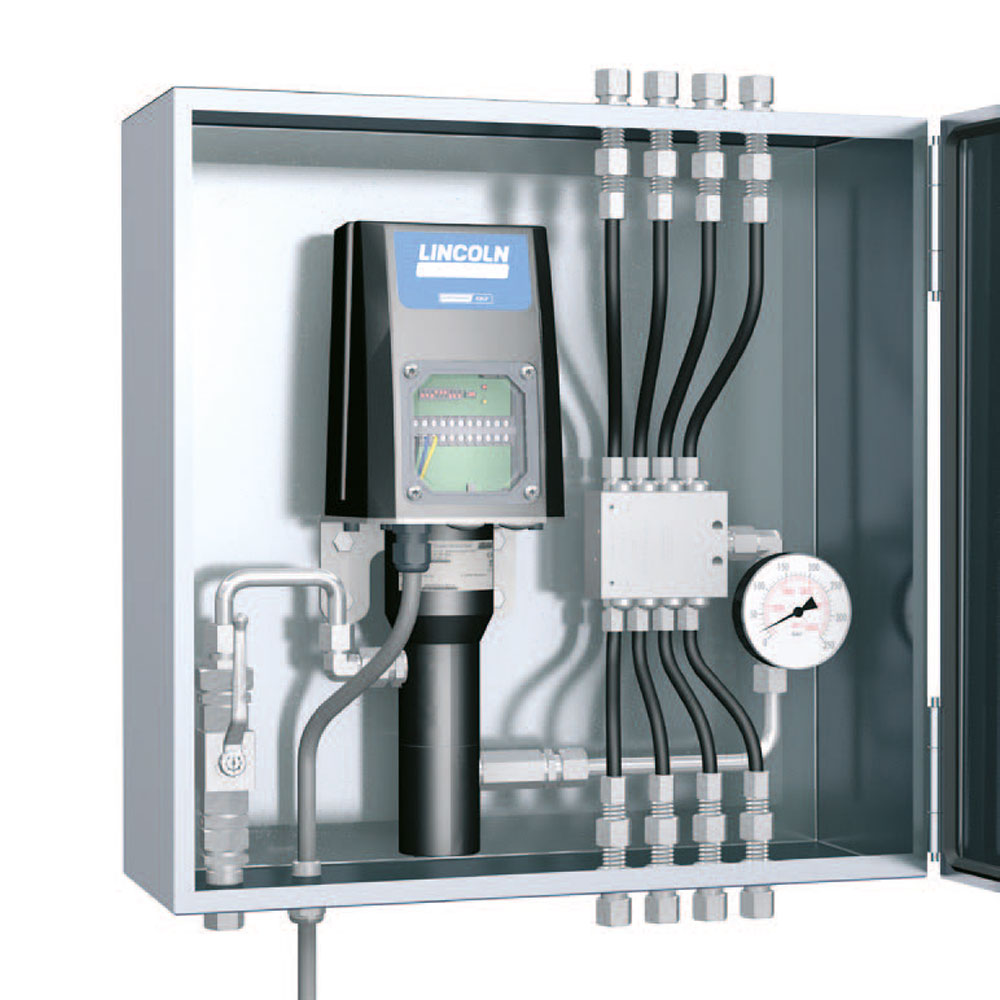

EDL1 Installation im Schrank

Beispielhafte Darstellung, Produkt kann abweichen.

UVP **

ab 1.355,44 EUR / Stk.

netto zzgl. Versandkosten zzgl. MwSt.

** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login

elektrischer Anschluss:

Korrosionsschutz; Position Einlass/Auslass:

Einlassverschraubung:

Auslassverschraubung am Rückschlagventil:

Betriebsmodus-Einstellungen:

  • EDL1-100-01-00+924
  • 1
  • 1
  • 500
Elektrische Lincoln Dosier- und Druckverstärkerpumpe EDL1 Schmierstoff: Fette NLGI-Klassen 1... mehr
Dosierpumpe EDL1
  • Elektrische Lincoln Dosier- und Druckverstärkerpumpe EDL1
  • Schmierstoff: Fette NLGI-Klassen 1 und 2
  • Anzahl Schmierstoffausgänge: 1
  • Eingangsdruck: 2 - 270 bar
  • Auslassdruck: max. 280 bar
  • Fördervolumen: max. 1,0 cm³/Hub
  • Betriebsfrequenz: max. 1 Hub/Minute
  • Auslassvolumen: 1/2 oder 1/1 des max. Fördervolumens
  • Betriebstemperatur: -25 bis +70 °C
  • Betriebsspannung: 24 V DC +/- 10%
  • Schutzklasse: IP 65
  • Korrosionsschutzklasse DIN EN ISO 12944-2: C3

Abmessungen

  • Größe (LxBxH): 350 x 116 x 114 mm
  • Gewicht: 4 kg
  • Einbauposition: beliebig, jedoch nicht rotierend
Verfügbare Downloads:
Elektrisch angetriebene Dosierpumpe EDL1 Für Fette der NLGI-Klassen 1 und 2. Für Anwendungen...

Elektrisch angetriebene Dosierpumpe EDL1

Für Fette der NLGI-Klassen 1 und 2. Für Anwendungen mit großen Entfernungen zwischen Versorgungspumpe und Schmierstellen.

Der EDL1 von Lincoln ist eine innovative Dosier- und Druckverstärker-Pumpe von herausragender Einfachheit, die den ankommenden Druck von mindestens 2 bar auf bis zu 280 bar erhöht. In Verbindung mit Progressivverteilern eignet sich die Pumpe somit zur Versorgung von sektionalen Schmiersystemen an ausgedehnten Maschinen bzw. Prozesslinien mit verschiedenen Schmierungsanforderungen oder unterschiedlichen Entfernungen vom zentralen Schmieraggregat.

Der Lincoln EDL1 arbeitet effektiv in anspruchsvollen Umgebungen, so auch im Freien bei schwankenden Temperaturen. Da der Schmierstoff von einer Versorgungspumpe oder druckbeaufschlagten Kartusche bezogen wird, kann das Gerät flexibel und autark auch an abgelegenen Standorten eingesetzt werden.

Der EDL1 ist geeignet für die Lebensmittelund Getränkeindustrie, Eisenbahnanwendungen, sowie die Zement- und Schwerindustrie. Er kann in vielen industriellen Anwendungen, in denen ein wirtschaftliches Sektional-Schmiersystem benötigt wird, zum Einsatz kommen.

Vorteile

  • Hoher Ausgangsdruck ermöglicht Schmierstoffversorgung sowohl von Progressiv-Schmierstoffverteilern als auch entfernteren Schmierstellen
  • Einfach zu verwenden
  • Wartungsarm
  • Integrierte Steuerplatine für impulsund zeitabhängige Schmierung
  • Potenzialfreie Kontakte zeigen Schmierungsfehler an
  • Schutzklasse IP65
  • Optionaler Druckschalter erhältlich

Wie es funktioniert

Die integrierte Steuerplatine löst einen Schmierungszyklus basierend auf den eingestellten Intervallen aus. Entsprechend den erforderlichen Einstellungen kann dieses durch voreingestellte Zeitintervalle, durch Maschinenkontakt oder durch von einem externen Sensor ausgelöste Impulse erfolgen. Durch einen im EDL1 eingebauten Kolben wird der Schmierstoff von einer Fasspumpe oder einer druckbeaufschlagten Kartusche auf das angeschlossene Schmiersystem oder die Schmierstellen verteilt

Anschlüsse und Einstellungen

Einstellungen mittels DIP Schaltern

  • 1/2 oder 1/1 Volumen/Hub
  • Pausenzeit (Zeit- oder Impulszähler
  • Betriebsmodi (AN/AUS; Maschinenkontakt; Impuls)
  • Druckschalter AN/AUS

Kabelanschlüsse

  • Stromversorgung
  • Externer Sensor
  • Rückmelde-Signale

Vorteile im Betrieb

Wirtschaftliche Lösung

EDL1 kann mit vorhandenen Leitungen, Anschlussmaterial und Versorgungspumpe verwendet werden.

Niedrige Betriebskosten

Keine Druckluft nötig; reduzierter Stromverbrauch.

Umweltfreundlich

Stromversorgung kann bei Einsatz im Freien über Solarpanele erfolgen.

Nahezu wartungsfrei

Keine Wartung notwendig.

Benutzerfreundliches Design

Einfach einzurichten und zu betreiben.

Zustandsüberwachung

Fehler- und Rückmeldesignale (potentialfrei) stehen für Fernwartungszwecke zur Verfügung.

Effizient

Der niedrige Eingangsdruck (2 bar) ermöglicht die Verwendung kleinerer, kostengünstigerer Hauptleitungen.
