Einleitungsverteiler Serie 393 - Vorschmierverteiler
UVP **
netto zzgl. Versandkosten zzgl. MwSt.
- Artikel-Nr.: 393-000-55500-ZZ
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Schmierstoff:
Öle, Viskosität 20 - 2000 mm²/s oder
Fließfett, NLGI-Kl. 000 / 00 - Dosierungen nach Ausführung: 0,10 - 1,50 cm³
- Betriebstemperatur: 0 bis +80°C
- Betriebsdruck: 8 - 45 bar (Öl), 26 - 45 bar (Fließfett)
- Anzugsmomente Montage: 16 Nm
- Schmierstellenanschluss:Ø 4mm (lötlose Rohrverschraubung)
- Werkstoff Verteilerkörper: Aluminium
- Werkstoff Dosiernippel: Messing (Öl), Messing vernickelt (Fließfett)
- Dichtung: NBR
- Einschraubdichtung: Cu-Ring (bitte separat bestellen: 504-019)
Andere Dichtungen / Kombinationen ebenfalls lieferbar - fragen Sie nicht aufgeführte Varianten an.
Die MonoFlex Vorschmierverteiler von SKF / Vogel werden für Öl- und Fließfettschmierungen an intermettierend betriebenen Einleitungsanlagen eingesetzt. Sie können sowohl einzeln, als auch in Reihenschaltung hintereinander in der Hauptleitung montiert werden. Der Aluminium-Verteilerkörper ist in einem Stück gegossen und verfügt über zwei Hauptleitungsanschlüsse mit M12x1 - Innengewinde, auf Wunsch können hier passende Armaturen direkt konfektioniert geliefert werden. Die Schmierstoffabgänge sind standardmäßig offen und mit einen M8x1 Gewinde versehen. In der Ölausführung besteht der Dosierkopf, zur einfachen Unterscheidung, aus Messing, bei dem Fließfettverteiler aus vernickeltem Messing. Jeder Dosiernippel verfügt über eine Einprägung der Dosiermenge, bei wechselndem Bedarf ist dieser mit ein paar Handgriffen durch eine andere Größe austauschbar.
| Konfigurationsdatenblatt für MonoFlex Vorschmierverteiler 393
Zum Vergrößern bitte auf das Bild klicken |
|
Andere Dichtungen / Kombinationen ebenfalls lieferbar - fragen Sie nicht aufgeführte Varianten an. | |||

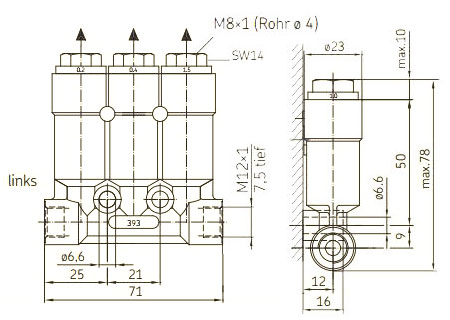

| Abmessungen Verteiler für Öl

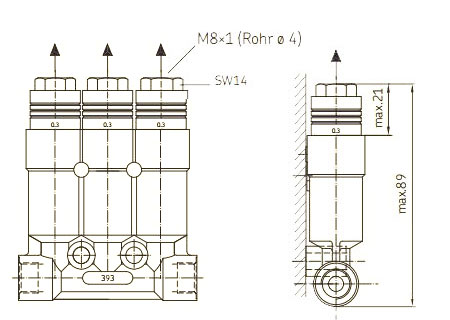

| Abmessungen Verteiler für Fließfett
| ||
