Einleitungsverteiler Serie 392 - Vorschmierverteiler
- Artikel-Nr.: 392-000-55000-ZZ
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Schmierstoff:
Öle, Viskosität 20 - 2000 mm²/s oder
Fließfett, NLGI-Kl. 000 / 00 - Dosierungen nach Ausführung: 0,10 - 1,50 cm³
- Betriebstemperatur: 0 bis +80°C
- Betriebsdruck: 8 - 45 bar (Öl), 26 - 45 bar (Fließfett)
- Anzugsmomente Montage: 16 Nm
- Schmierstellenanschluss:Ø 4mm (lötlose Rohrverschraubung)
Standardausführung
- Werkstoff Verteilerkörper: Aluminium

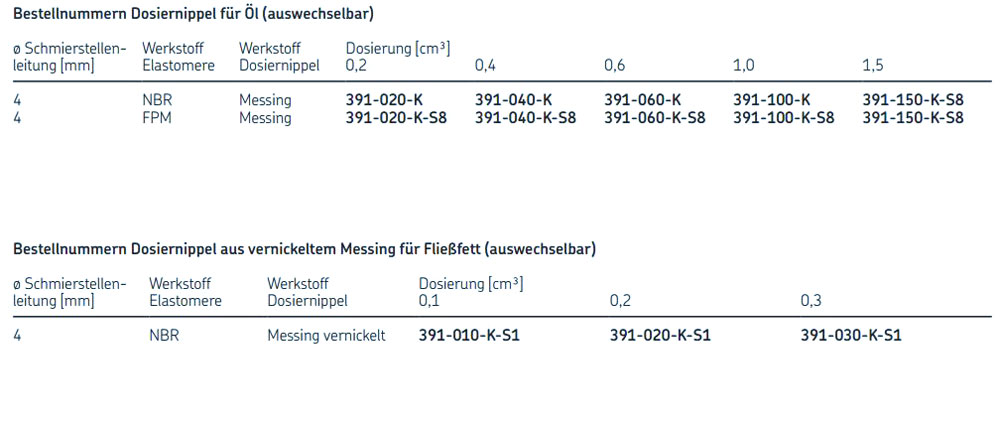

- Werkstoff Dosiernippel: Messing (Öl), Messing vernickelt (Fließfett)
- Dichtung: NBR
- Einschraubdichtung: Cu-Ring (bitte separat bestellen: 504-019)
Andere Dichtungen / Kombinationen ebenfalls lieferbar - fragen Sie nicht aufgeführte Varianten an.
Mit den MonoFlex Vorschmierverteilern der Baureihe 392 können zwei Schmierstellen gleichzeitig mit Schmierstoff versorgt werden. Sie werden direkt an die Hauptschmierleitung angeschlossen und können bereits mit gewünschter Armatur (siehe Bild) geliefert werden. Der Anschluss für die Schmierstellenleitung erfolgt über ein M8x1 Innengewinde, es Schmierleitung können sowohl Kunststoffleitungen, als auch Stahlrohre verwendet werden. Als Standard werden die 392 - Einleitungsverteiler mit NBR-Dichtung und ohne Hauptleitungsarmatur (M12x1 IG) geliefert. Die möglichen Dosierungen liegen bei 0,10 - 1,50 ccm.

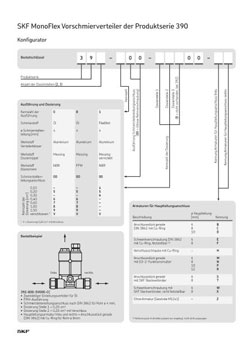

| Konfigurationsdatenblatt für MonoFlex Vorschmierverteiler 392 Zum Vergrößern bitte auf das Bild klicken |  |

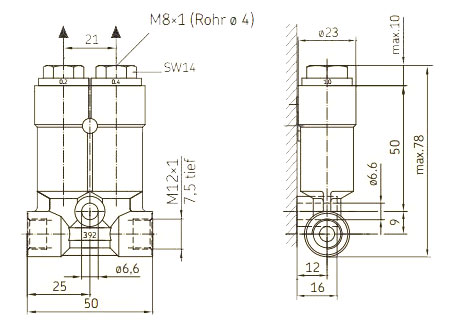

Abmessungen Verteiler für Öl

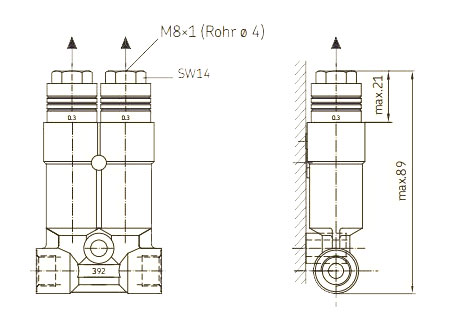

Abmessungen Verteiler für Fließfett
