Enddruckwächtereinheit EDW

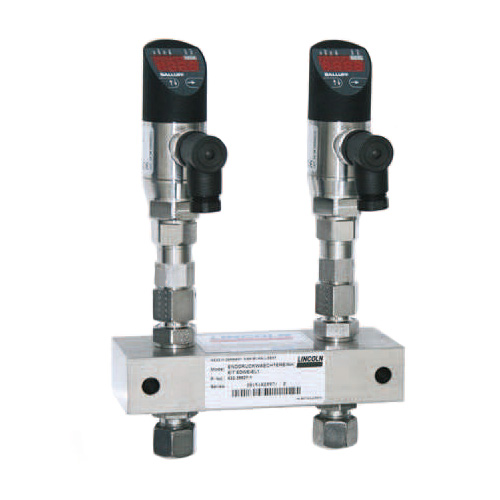

• Funktionsweise: elektronischer Druckschalter mit LED-Anzeige mit 4 Stellen und 7 Segmenten
• Betriebstemperatur: -25 bis +85 °C
• Betriebsdruck: 0 - 600 bar
• Hauptleitungsanschluss: G1/4
• Elektroanschlüsse: 4-poliger Stecker, M12x1
• Spannung: 18 - 36 V DC
• Abmessungen: 150 x 250 x 60 mm
• Schutzart: IP 67
• Einbaulage: beliebig

EDW Enddruckwächtereinheiten sind wichtige Komponenten in einem Zweileitungs-Schmiersystem. Diese zur Überwachung des Systems ausgelegten Schalter erkennen den Druck am Ende der entsprechenden Hauptleitung und starten den Umschaltvorgang. Wird der Druck am Ende der Leitung innerhalb eines gewissen Zeitraums nicht erreicht, wird ein Fehlersignal an die elektronische Steuereinheit ausgegeben.

Eigenschaften und Vorteile

• Steuert die korrekte Funktionsweise der Pumpe und der Umschalteinheit
• Überwacht das Rohrleitungssystem auf Leckagen

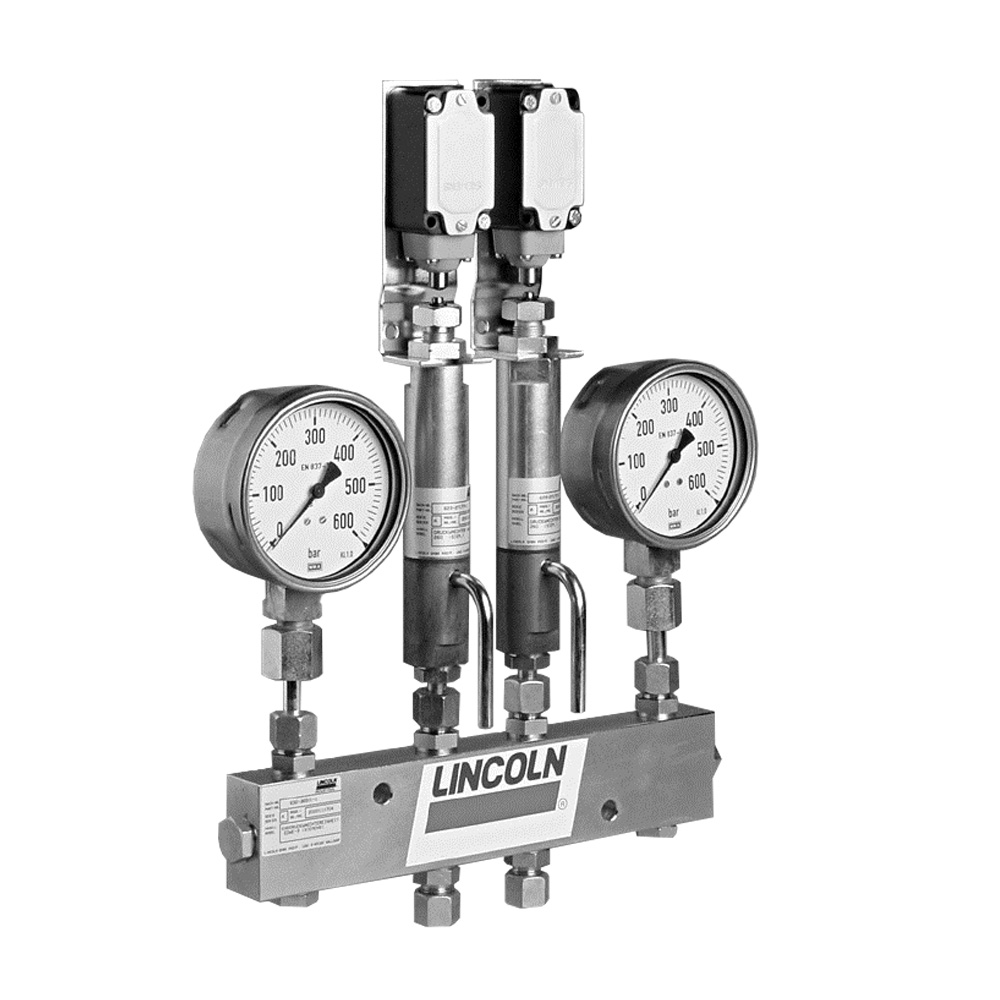

• Mit Endschaltern oder mit elektronischen Druckschaltern
• mit LED-Anzeige verfügbar
• Bewährte, robuste Ausführung für schwierige Bedingungen

Anwendungen

• Große Zweileitungssysteme
• Stahlwerke
• Zementwerke
• Bergbau
