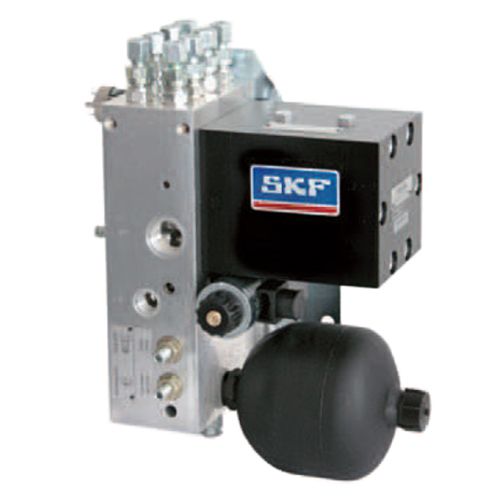

Kolbenpumpe PDYY für CLU4

Beispielhafte Darstellung, Produkt kann abweichen.

Artikel-Nr.: PDYY
Hinweis: Bitte fragen Sie die gewünschte Ausführung an.
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 500

Funktionsweise: Elektrisch/Hydraulisch betätigte Mehrleitungspumpe Betriebstemperatur: +5... mehr

Menü schließen

Kolbenpumpe PDYY für CLU4

Funktionsweise: Elektrisch/Hydraulisch betätigte Mehrleitungspumpe
Betriebstemperatur: +5 bis +70 °C
Betriebsdruck: 45 - 55 bar
Auslässe: 6 oder 8
Schmierstoff: mineralisches Öl bis SAE50; 25 bis 2000 mm²/s
Antriebsöl: mineralisches Öl bis SAE30
Fördermenge pro Auslass/Hub: 40 bis 310 mm³
Auslassanschluss: G 1/4, inkl. Anschluss für Rohr Ø 6 oder 8 mm AD
Einspritzdauer: < 8 ms
Elektrischer Drucksensor: 24 V DC
Abmessungen: max. 270 x 261 x 180 mm
Schutzart: IP 65
Einbaulage: Auslässe oben
Optionen: Ölversorgungssystem mit redundanten Pumpen nach Marine-Standard

Verfügbare Downloads:

Download Lincoln Multi-line Lubrication Systems 17478EN 2017

Elektrisch/hydraulisch betätigte Schmierpumpen für Zylinderschmierung in schnelllaufenden...

Zurück

Elektrisch/hydraulisch betätigte Schmierpumpen für Zylinderschmierung in schnelllaufenden Zweitaktmotoren

Die für schnelllaufende Zweitaktmotoren vorgesehenen PDY... Pumpen nutzen das vorhandene Ölversorgungssystem oder ein separates Pumpenantriebsaggregat. Die Motorelektronik löst die vorgeladenen Pumpen durch Betätigung des Magnetventils aus. Das Hubvolumen lässt sich mit der Motorkolbenbewegung synchronisieren. Der Zündungszeitpunkt lässt sich so einstellen, dass die einzelnen Kolbenbelastungszonen mit Öl benetzt werden.

Die Pumpen PDYY und PDYC haben sechs bzw. acht Auslässe in der Grundplatte. PDYE Pumpen versorgen 6, 8 oder 10 Schmierstellen pro Zylinder. PDYS Pumpen haben eine Doppelhubfunktion für Motoren mit kleineren Kolbendurchmessern mit lediglich vier Anschlüssen pro Zylinder.

Eigenschaften und Vorteile

Präzise, zeitgesteuerte Öldosierung im Millisekundenbereich
Lastabhängige Schmierung serienmäßig
Modulares Design für einfache Montage und Service
Verhindert Überschmierung, Ablagerungen, starke Rauchbildung und CO_²
Reduziert Ölverbrauch um bis zu 40% gegenüber Akkumulatorschmierung
Nachträglicher Einbau möglich

Anwendungen

Die SKF Pumpenreihe PDY... ist für den Einsatz in der Marineindustrie geeignet.

Marine, Zylinderschmiersysteme (CLU 4, CLU 4C, CLU 4eco, CLU 5)
Allgemeine Industriemaschinen
Zweitakt-Kreuzkopfdieselmotoren
Speziell abgestimmte Ketten oder Kompressoren
