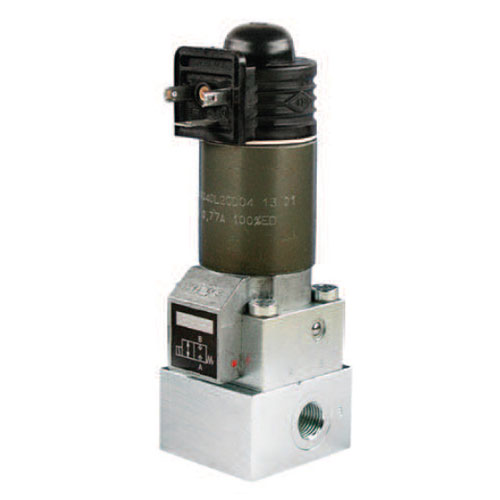

525-604XX-1 Magnetventil
Für Einleitungs-Schmiersysteme
525-604XX-1 sind 2/2 und 3/2-Wege-Magnetventile, die für die Versorgung verschiedener Schmierkreise mit Schmierstoff geeignet sind. Jeder Schmierkreis kann durch separates Ab- oder Zuschalten an einen Pumpenauslass angeschlossen werden. Dadurch wird der Druckeinlass entweder mit dem einen oder dem anderen Kreis verbunden. Die Magnetventile sind mit einem Trockenmagnetrotor und einem konischen Sitzventil ausgestattet. Im Anfangszustand sind die Ventile grundsätzlich zur Rückleitung hin geöffnet und werden von einer Rückholfeder aktiviert. Die aktuellen Schaltstellungen bleiben unverändert, solange der Strom eingeschaltet ist. Magnetventile sind in beiden Strömungsrichtungen schaltbar und druckfest Diese Ventile sind auch als Entlastungsventile einsetzbar.
Eigenschaften und Vorteile
- Geeignet für den Betrieb mit Zweiwegfluss
- Geeignet zum Verteilen von Schmierstoff in verschiedenen Schmierkreisen zu verschiedenen Zeiten
- Trockenmagnetrotor mit konischem Sitzventil
- In beiden Strömungsrichtungen schaltbar und druckfest
Anwendungen
- Baumaschinen
- Windkraftanlagen
- Bergbau
Funktion | 2/2- und 3/2-Wege-Magnetventil | |
Fluid | Öl, Fließfett und Fett, NLGI-Klassen 0, 1, 2 | |
Betriebstemperatur | -40 bis +80 °C | -40 bis +176 °F |
Betriebsdruck | 0–700 bar | 0–10150 psi |
Fördermenge | max. 2400 cm³/min | max. 146,5 in³/min |
Gleichspannung | 24 V DC, 110 V AC, 50 Hz 230 V AC, 50–60 Hz | |
Stromaufnahme | 0,83, 0,2, 0,1 A | |
Nennleistung | 20 W | |
Druckanschluss | G 1/2, G 3/8 | |
Schutzart | IP 65 | |
Isolationsklasse | F | |
Werkstoffe | Stahl, Aluminium | |
Abmessungen | 147 × 50 × 45 mm | 5,78 × 1,96 × 1,77 in |
Einbaulage | beliebig |
Teilenummer | Bezeichnung | Beschreibung |
525-60463-1 | WV-M-W2G-1/2- 24DC-BI | Zwei-/Zwei-Wege-Ventil, 24 V DC, G 1/2 Innengewinde BSPP (F), Ruhestrom |
525-60464-1 | WV-M-W2G-1/2-110AC-BI | Zwei-/Zwei-Wege-Ventil, 110 V DC, G 1/2 Innengewinde BSPP (F), Ruhestrom |
525-60465-1 | WV-M-W2G-1/2-230AC-BI | Zwei-/Zwei-Wege-Ventil, 230 V DC, G 1/2 Innengewinde BSPP (F), Ruhestrom |
525-60466-1 | WV-M-W2O-1/2- 24DC-BI | Zwei-/Zwei-Wege-Ventil, 24 V DC, G 1/2 Innengewinde BSPP (F), Arbeitsstrom |
525-60467-1 | WV-M-W2O-1/2-110AC-BI | Zwei-/Zwei-Wege-Ventil, 110 V DC, G 1/2 Innengewinde BSPP (F), Arbeitsstrom |
525-60468-1 | WV-M-W2O-1/2-230AC-BI | Zwei-/Zwei-Wege-Ventil, 230 V DC, G 1/2 Innengewinde BSPP (F), Arbeitsstrom |
525-60469-1 | WV-M-W3 -3/8- 24DC-BI | Drei-/Zwei-Wege-Ventil, 24 V DC, G 3/8 Innengewinde BSPP (F) |
525-60470-1 | WV-M-W3 -3/8-110AC-BI | Drei-/Zwei-Wege-Ventil, 110 V DC, G 3/8 Innengewinde BSPP (F) |
525-60471-1 | WV-M-W3 -3/8-230AC-BI | Drei-/Zwei-Wege-Ventil, 230 V DC, G 3/8 Innengewinde BSPP (F) |
