Typ A Durchflussmengen im Tropfenbereich, zwischen 0 und 0,01 l/min (0 bis 0,02 pts). Der Drosselverteiler 242 hat 1 bis 14 Auslässe und ein Schauglas zur Durchflussmengenüberwachung. Typ B Durchflussmenge zwischen 0,01 und 1,0 l/min (0,02 bis 2,11 pts) , 2 bis 12 Auslässe. Typ C Durchflussmenge zwischen 0,01 und 2,0 l/min (0,02 bis 4,23 pts). 2 bis 6 Auslässe Die Bauformen B und C haben im Schauglas einen federbelasteten Metallstift zur Überwachung des Ölfurchflusses.
Eigenschaften und Vorteile
- Leicht anpassbar
- Einfache Systemauslegung und Durchflussmengeneinstellung
- Kostengünstige optische Überwachung des Öldurchflusses
- Individuelle Regelung der Durchflussmenge für einzelne Schmierstellen
- Großes Viskositätsspektrum
Anwendungen
- Öl und Gas
- Werkzeugmaschinen
- Metallerzeugung
- Metallumformung
- Textilmaschinen
| Funktion | Drosselverteiler | |
| Schmierstoff | Mineralische und synthetische Ölschmierstoffe | |
| Viskosität | 10–1 000 mm2/s | |
| Auslässe | ||
| A | 1, 2, 5, 14 | |
| B | 2, 3, 4, 5, 6, 10, 12 | |
| C | 2 bis 6 | |
| Dosiermenge | ||
| A | 0-0,01 l/min | 0-0,02 pts/min |
| B | 0,01-1,0 l/min | 0,02-2,11 pts/min |
| C | 0,01-2,0 l/min | 0,02-4,23 pts/min |
| Betriebstemperatur | 0 bis +60 °C | +32 bis 122 °F |
| Betriebsdruck | 10 bar | 145 psi |
| Filter | < 10 µm | |
| Werkstoff | Stahl | |
| Anschlüsse | A und B: M10×1 für Rohr 6 mm C: M16×1,5 für Rohr 10 mm | |
| Abmessungen | min. 93 × 16 × 32 mm max. 97 × 25 × 253 mm | min. 3,66 × 0,63 × 1,29 Zoll max. 3,82 × 0,98 × 9,96 Zoll |
| Einbaulage | ||
| A | Schauglas senkrecht, oberhalb der Schmierstellen | |
| B, C | beliebig | |
| Teilenummer | Auslässe | |
 | 242-016,00 | 1 |

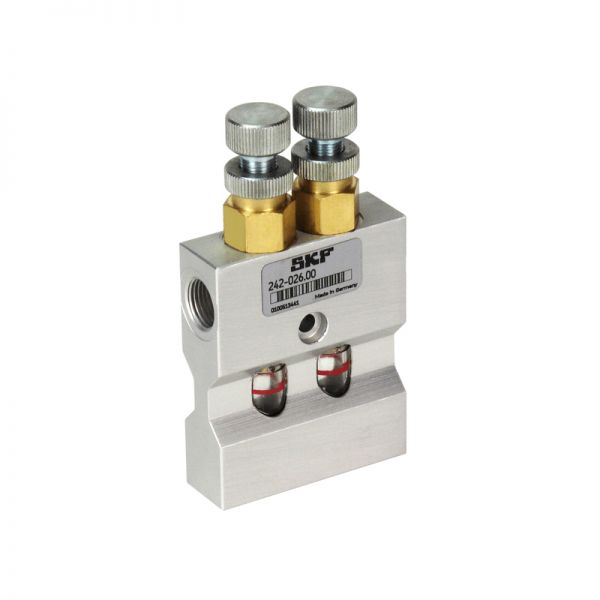

| 242-026,00 | 2 | |
| 242-056,00 | 5 | |
| 242-146,00 | 14 |
| Teilenummer | Auslässe | |
 | 242-024,00 | 2 |

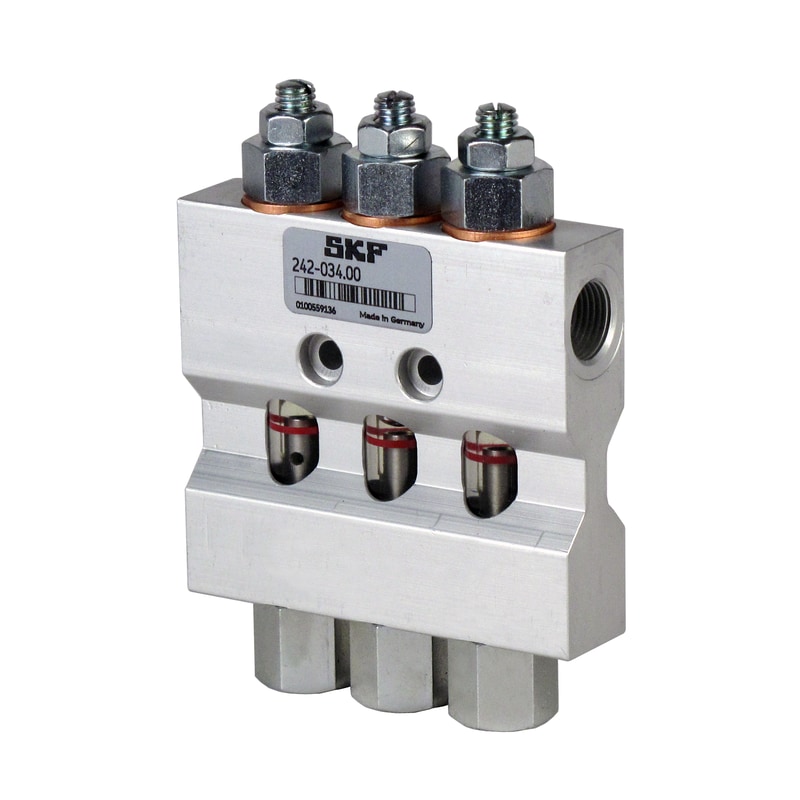

| 242-034,00 | 3 | |
| 242-044,00 | 4 | |
| 242-054,00 | 5 | |

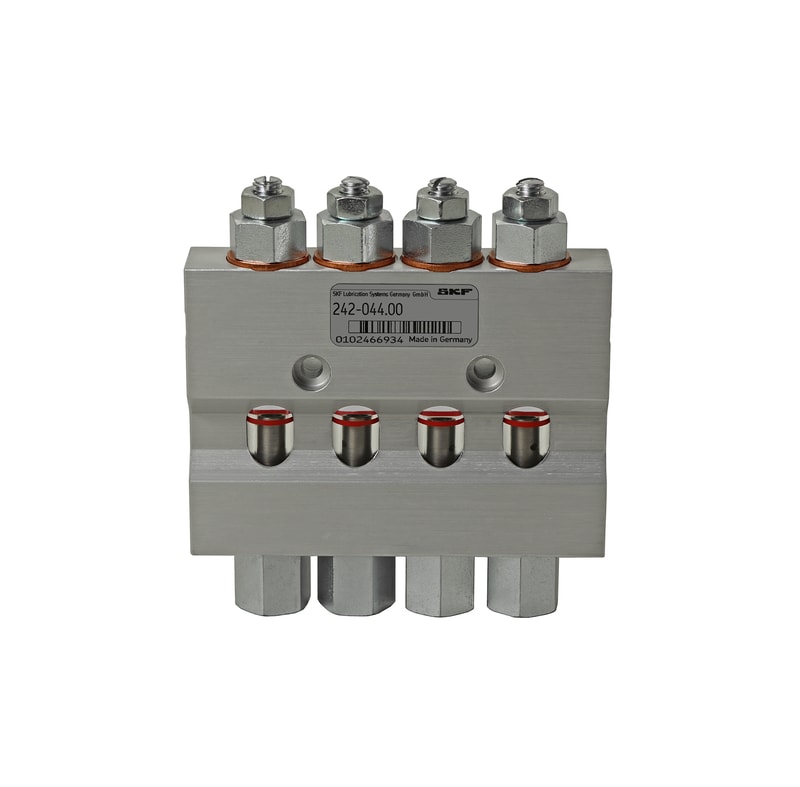

| 242-064,00 | 6 | |
| 242-104,00 | 10 | |
| 242-124,00 | 12 |
| Teilenummer | Auslässe | |
 | 242-025,00 | 2 |
| 242-035,00 | 3 | |
| 242-045,00 | 4 | |
| 242-055,00 | 5 | |
| 242-065,00 | 6 |
