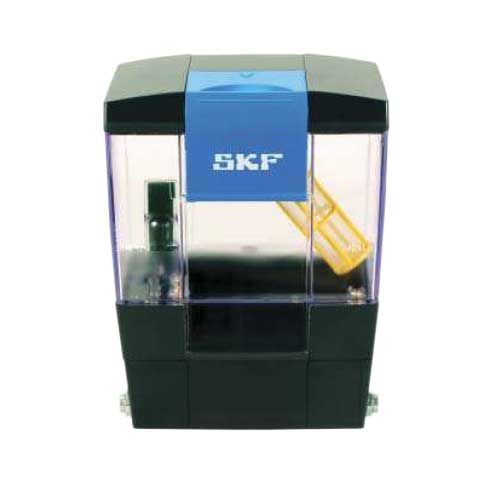

Druckluftbetätigte Schmierpumpe der Baureihe PPS30
Für Einleitungs-Schmiersysteme
Durch Kombination bewährter Schmierungstechnik mit integrierten Funktionselementen setzt dieses kompakte Aggregat in Sachen Design völlig neue Maßstäbe. Das leicht zu reinigende PPS30 ist mit einem integrierten Überdruckventil und elektronischen Sensoren ausgestattet und lässt sich über eine zentrale Öffnung problemlos von allen Seiten befüllen. Es bietet nicht nur niedrige Investitionskosten, sondern lässt sich aufgrund seines minimalen Druckluftbedarfs äußerst kostengünstig betreiben. Das leichte Aggregat besteht nahezu gänzlich aus funktionellen Hochleistungs-Kunststoffen.
Eigenschaften und Vorteile
- Kompaktes, modernes Design und benutzerfreundliche Bedienung
- Schnelle und einfache Installation dank flexiblem Anschlusssystem
- Einfache optische Füllstandsüberwachung sowie elektrische Füllstandskontrolle
Anwendungen
- Werkzeugmaschinen
- Automatisierung
- Verpackung
- Holzbearbeitung
- Druckindustrie
- Textilmaschinen
| Funktion | druckluftbetätigte Kolbenpumpe (Einhub) | |
| Auslässe | max. 3 | |
| Fördermenge | 30 cm³/Hub | 1,83 in³/Hub |
| Betriebsfrequenz | 6 Hübe/h | |
| Schmierstoff | Mineral- und synthetische Öle, Betriebsviskosität 20 bis 1500 mm²/s Fließfett, NLGI-Klassen 000 und 00 | |
| Betriebstemperatur | +10 bis 50 °C | +50 bis 122 °F |
| Betriebsdruck | max. 27 bar | max. 392 psi |
| Betätigungsdruck | 4,5-6 bar | 65-87 psi |
| Fassungsvermögen des Behälters | 1,5 l | 0,39 gal |
| Werkstoff (Behälter) | Kunststoff (SAN) | |
| Auslassanschluss / Lufteinlass | M10×1-Geweinde oder Steckverbinder für Rohr ø 6 und 8 mm oder Schwenkverschraubung für Rohr ø 6 mm | |
| Übersetzungsverhältnis | 4,5:1 | |
| Druckluftventil | Erforderlich, 3-Wege | |
| Druckminderventil | Erforderlich | |
| Abmessungen | 187 × 246 × 129 mm | 7,3 × 9,6 × 5,1 in |
| Einbaumaße | min. 230 × 300 × 250 mm | min. 9 × 11,8 × 9,8 in |
| Einbaulage | Vertikal | |
| Funktion | kapazitiv, Öffner | |
| Schaltspannung | 10 bis 36 VDC | |
| Stromaufnahme | max. 150 mA | |
| Funktion | Schließer | |
| Nenndruck: | 16 bar, 232 psi | |
| Elektrischer Anschluss | 4-poliger Rundstecker M12×1 | |
