Druckluftbetätigte Schmierpumpen der Baureihen PP / PPG
Für Progressiv-Schmiersysteme

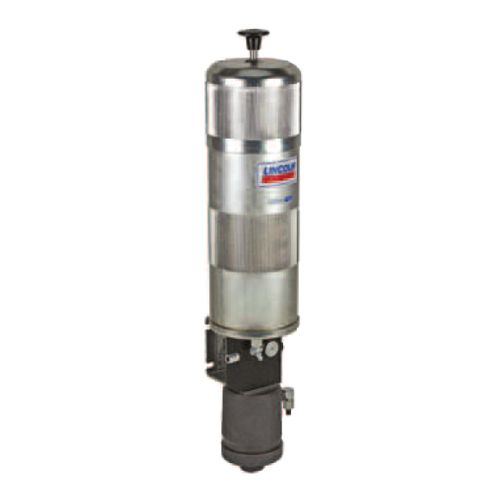

Bei Pumpen der Baureihe PP handelt es sich um pneumatisch betätigte einhubige Kolbenpumpen, die zum Betätigen des Luftzylinders ein 3/2-Wege-Ventil benötigen. Die Versorgung mit Schmierfett erfolgt über einen einzigen Auslass. Die Pumpen sind mit einer federbelasteten Folgeplatte und einem Anzeigestab für die Füllstandsanzeige ausgestattet. Die für Anwendungen im Innen- und Außenbereich geeigneten PP Pumpen besitzen einen einzigen Auslass. Sie können mit einem primären Progressivverteiler oder auch mit einem zusätzlich nachgeschalteten sekundären Progressivverteiler eingesetzt werden.
Im Gegensatz zu Pumpen der Baureihe PP beinhalten die Pumpen der Baureihe PPG einen integrierten Schmierstoffverteiler mit acht Ausgängen, wodurch sie sich als kleine, pneumatisch betätigte Progressivsysteme einsetzen lassen.
Eigenschaften und Vorteile
- Kompakte, pneumatisch betätigte Pumpen für bis zu 100 Schmierstellen
- Optionaler Anzeigestab für optische Füllstandsanzeige
- Individuelle Anschlusskonfiguration (PPG)
- Interne Rückführung des Fetts in den Schmierstoffbehälter (PPG)
- Einfaches Befüllen aus Fettgebinden
Anwendungen
- Kleine Progressivsysteme
- Spinnereimaschinen
- Stanzmaschinen
- Getränkeherstellung
- Kleine Pressen
- Werkzeugmaschinen
- Förderanlagen
| Funktion | Pneumatisch betätigte einhubige Kolbenpumpe | |
| Schmierstoff | Fett bis NLGI 2 | |
| Betriebstemperatur | 0 bis +60 °C | +32 bis 140 °F |
| Anzahl der Schmierstoffauslässe | ||
| PP | 1 | |
| PPG | 8 | |
| Dosiermenge pro Hub | ||
| PP | 2,6 cm³ | 0,16 in³ |
| PPG | 0,2 cm³ | 0,012 in³ |
| Fassungsvermögen des Behälters | 0,4 oder 1,5 l | 0,1 und 0,4 gal |
| Anschluss Hauptleitung | ||
| PP | für 6-mm-Rohr | |
| PPG | M 10 × 1 | |
| Anschluss Lufteinlass | G 1/8 | |
| Betriebsdruck | ||
| PP | 300 bar | 4350 psi |
| PPG | 250 bar | 3626 psi |
| Eingangsluftdruck | min. 4 bar max. 10 bar | min. 58 psi max. 145 psi |
| Übersetzungsverhältnis | 40:1 | |
| Abmessungen | ||
| PP | 115 × 122 × 550 mm | 4,53 × 4,80 × 21,65 in |
| PPG | 115 × 112 × 725 mm | 4,53 × 4,41 × 28,54 in |
| Einbaulage | senkrecht | |
| Teilenummer | Kurzzeichen | Auslässe | Behälter | |
| 604-29967-1 | PP-4 | 1 | 0,4 l | 0,1 gal |
| 604-25105-2 | PP-15 | 1 | 1,5 l | 0,4 gal |
| 604-29968-1 | PPG-4 | 8 | 0,4 l | 0,1 gal |
| 604-29969-1 | PPG-4-K 1) | 8 | 0,4 l | 0,1 gal |
| 604-25111-3 | PPG-15 | 8 | 1,5 l | 0,4 gal |
| 604-25130-3 | PPG-15-K 1) | 8 | 1,5 l | 0,4 gal |
| Teilenummer | Kurzzeichen | Rohr ∅ mm | |
| 504-30344-4 | Spezieller Auslassanschluss | 6 | |
| 504-30345-2 | Spezieller Auslassanschluss | 4 | |
 | 303-17499-3 | Verschlussstopfen | - |
