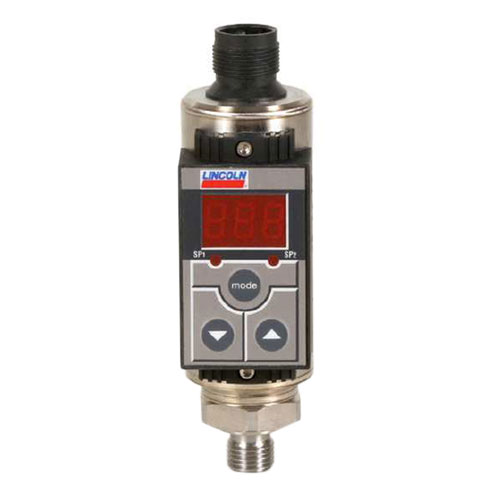

Diese wartungsfreien analogen Drucksensoren eignet sich für Druckmessungen in Gasen und Fluiden. Die bedienerfreundlichen Sensoren sind für Standardsituationen genauso gut geeignet wie für anspruchsvolle Spezialanwendungen. Das platzsparende Gehäuse ist um 320° schwenkbar, sodass sich die 4-stellige Digitalanzeige optimal lesen lässt. Analog-/Digital-Ausgangsschalter für IO-Link. Mit Betriebsspannungs-Verpolschutz sowie Überspannungs-, Übersteuerungs- und Kurzschlussschutz. Es stehen verschiedene Werteinheiten wie bar, mbar, psi und MPa zur Auswahl.
Eigenschaften und Vorteile
- IO-Link zur Zählung der Betriebsstunden, Druckspitzen und der Innentemperatur
- Menügeführte Anpassungen mittels Taster
- Voreinstellbare Hysterese
- Programmierbare Parameter, passwortgeschützt
- Kompaktgehäuse mit 320°-Drehzapfen
Anwendungen
- Offshore-Marineanwendungen
- Stahl- und Schwerindustrie
- Windkraftanlagen
- Servicefahrzeuge
| Funktion | Analog-/Digital-Druckschalter | |
| Schmierstoff | Öl und Fließfett: NLGI 000, 00, 0 Fett: NLGI 1, 2 | |
| Zulassung | CE, EAC, UL/CSA | |
| Betriebstemperaturen | -40 bis +85 °C | -40 bis +185 °F |
| Betriebsdruck | max. 400 bar | max. 5 800 psi |
| Betriebsspannung | 18-30 V DC | |
| Stromaufnahme | max. 150 mA | |
| Stromaufnahme | 50 mA | |
| Ausgangssignal | 1 oder 2 × PNP; 1 analog, digital, Schließer oder Öffner (einstellbar) | |
| Analogausgang | Spannung 0 .. 10 V / Strom 4 .. 20 mA (einstellbar) | |
| Schnittstelle (Interface) | IO-Link 1.1 | |
| Schaltfrequenz | 170 Hz | |
| Schaltzyklen | 100 Mio. | |
| Werkstoff | ||
| Gehäuse | PA6.6, Edelstahl, FKM | |
| Messzelle | Keramik AI203 | |
| Adapter | Edelstahl | |
| Elektrischer Anschluss | M12×1; 4-polig, A-kodiert | |
| Druckanschluss | G 1/2 | |
| Schutzart | IP 67 | |
| Abmessungen | 116 × 34 × 49 mm | 4,56 × 1,33 × 1,92 in |
| Einbaulage | beliebig | |
| Teilenummer | Beschreibung |
| 2340-00000118 | 2 x PNP/NPN (Schließer/Öffner) einstellbar oder IO-Link, G 1/4", Öl und Fett, max. 400 bar |
