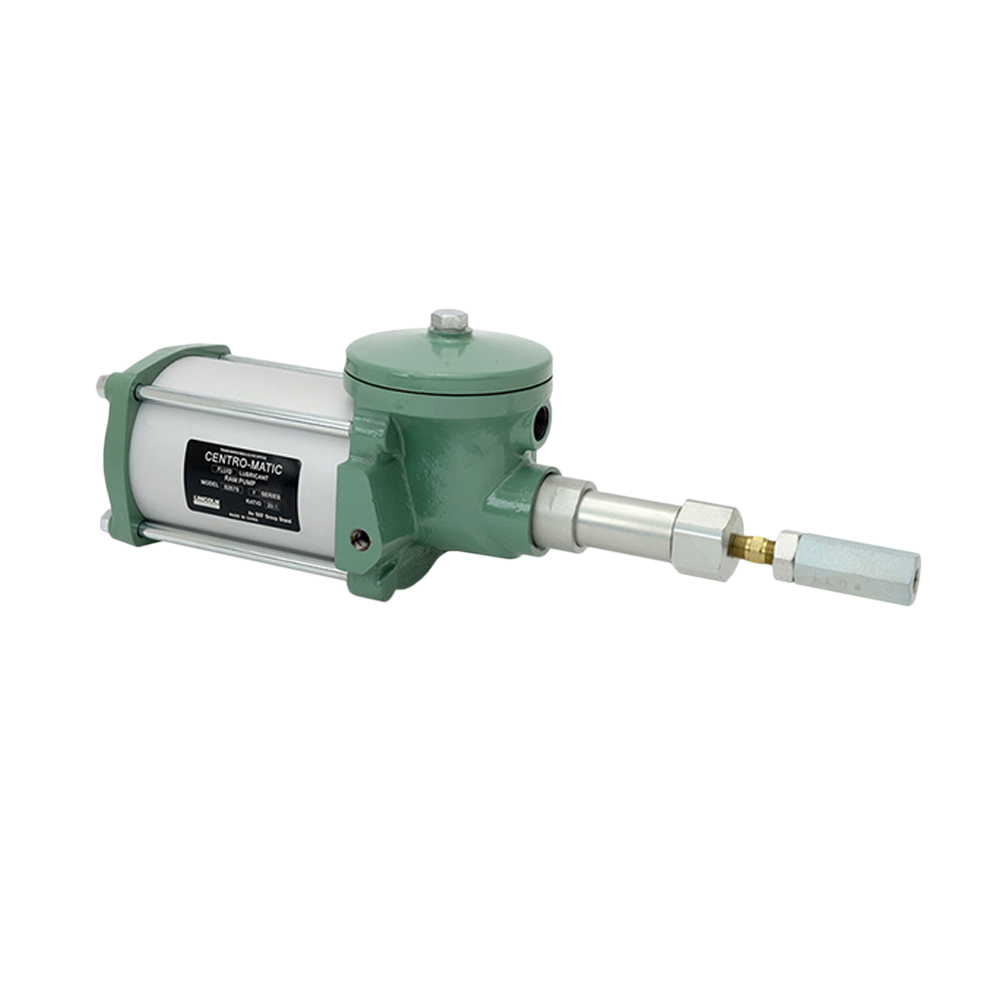

Druckuftbetätigte Pumpe 82676
Für Einleitungs-Schmiersysteme
Das Pumpenmodell 82676 ist eine Pumpe mit hoher Fördermenge. Die Befüllung erfolgt über einen kundenseitigen Hochbehälter. Der Kolben wird durch Druckluftbeaufschlagung vor- und zurückbewegt. Der Schmierstoffaustrag erfolgt beim Vorlauf des Kolbens. Druckentlastung beim Rücklauf über integriertes Rückschlag-/Entlastungsventil durch einen 1/2"-NPTF(F)-Öleinlass an der Schmierstoffleitung. (Verdichtungsdruck max 5,5 bar; 80 psi)
Eigenschaften und Vorteile
- Die Befüllung erfolgt mit hoher Fördermenge über einen kundenseitigen Hochbehälter.
- Komponenten für separates Nachfüllsystem auf Anfrage erhältlich
Anwendungen
- Stahlwerke
- Verpackung
- Kunststoffverarbeitung
- Materialtransport
- Lebensmittel und Getränkeindustrie
| Funktion | luftbetätigte Einhub-Kolbenpumpe | |
| Auslässe | 1 | |
| Fördermenge | 39,3 cm³/Hub | 2,4 in³/Hub |
| Schmierstoff | Öl, synthetische Öle auf Anfrage | |
| Betriebstemperatur | -23 bis +65 °C | -10 bis +150 °F |
| Betriebsdruck | max. 70 bar | max. 1000 psi |
| Behälter | separat | |
| Auslassanschluss | 1/4 NPTF (F) | |
| Druckluftventil | erforderlich, 4-Wege | |
| Übersetzungsverhältnis | 20:1 | |
| Abmessungen | 470 × 146 × 533 mm | 18,5 × 5,75 × 21 in |
| Einbaulage | Vertikal | |
| Teilenummer | Beschreibung |
| 82676 | Pumpe für hohe Fördermengen, mit Rückschlag-/Druckbegrenzungsventil am Öleinlass 1/2 NPTF (F) |
