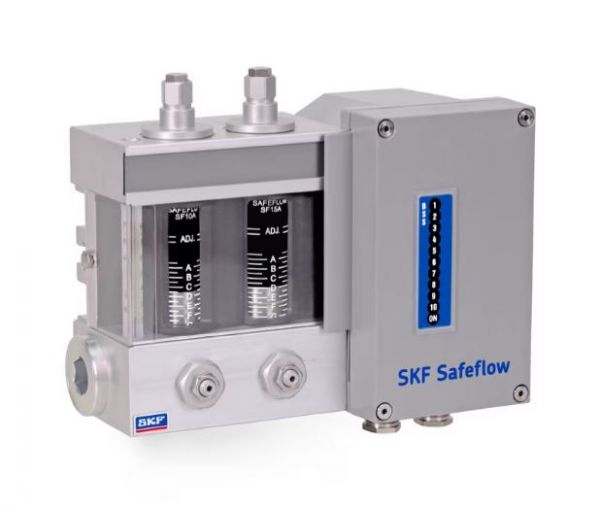

Durchflussmesser der Baureihe Safeflow
Für Ölumlaufsysteme
Die Baureihe SKF Safeflow wird zur Aufteilung, Anzeige und Überwachung von Durchflussmengen in Öl-Umlaufschmiersystemen eingesetzt. Jeder Durchflussmesser lässt sich einzeln entsprechend der Ölviskosität und der gewünschten Durchflussmenge kalibrieren.
Die Durchflussmesser der Baureihe SKF Safeflow decken Durchflussmengen zwischen 0,04 und 56 l/min (0,08–118 pts/min) pro Schmierstelle ab. Die Aufteilung in Baugruppen mit bis zu 10 Schmierstellen spart Rohrleitungen und vereinfacht die Montage. Dank ihrer Konstruktion mit geradem Glas-Messrohr und innenliegendem Kalibrierkonus bieten sie ausgezeichnete Ablesbarkeit und optische Überwachung.
Eigenschaften und Vorteile
- Einfache Kalibrierung der einzelnen Durchflussmesser auf die jeweilige Durchflussmenge
- Die Baugrößen SF05A, SF10A und SF15A lassen sich in einer Baugruppe kombinieren
- Gruppen- oder Einzelalarm als Option
Anwendungen
- Papier- und Zellstoffindustrie
- Metallindustrie
- Bergbau
- Kraftwerken
| Funktion | Schwebekörper Durchflussmesser | |
| Schmierstoff | Mineralische und synthetische Ölschmierstoffe | |
| Viskosität | 30–1000 mm2/s | |
| Durchflussmenge | 0,04–56 l/min | 0,08–118 pts/min |
| Betriebstemperatur | 0 bis +70 °C | +32 bis 158 °F |
| Betriebsdruck | 15 bar | 217 psi |
| Ausgänge | ||
| SF05A/10A/15A | 1, 2, 4, 6, 8, 10 | |
| SF20A | 1, 2, 4, 6 | |
| SF30A | 1 | |
| Werkstoff | Aluminium, Glas | |
| Schutzart | IP 65 | |
| Elektrischer Alarm | ||
| Stromversorgung | 24V DC (22–36 V DC) oder 24V AC (18–27 V AC RMS) | |
| Leistungsaufnahme | max. 150 mA | |
| Alarmausgang | potenzialfreier Kontakt max. Last 50 V AC/DC, 1 A | |
| Abmessungen | ||
| SF05A/10A/15A | min. 170 × 97 × 170 mm max. 170 × 97 × 566 mm | 6,69 × 3,82 × 6,69 in 6,69 × 3,82 × 22,28 |
| SF20 | min. 250 × 94 × 74 mm max. 250 × 94 × 324 mm | 9,84 × 3,70 × 2,91 in 9,84 × 3,70 × 13,46 in |
| SF30 | 275 × 100 × 129 mm | 10,83 × 3,94 × 5,08 in |
| Einbaulage | horizontal | |
| Das Produkt kann über einen Code konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| SF05A2RABSC |
|
