Durchflussmesser der Baureihe Variolub SMD
Für Ölumlaufsysteme

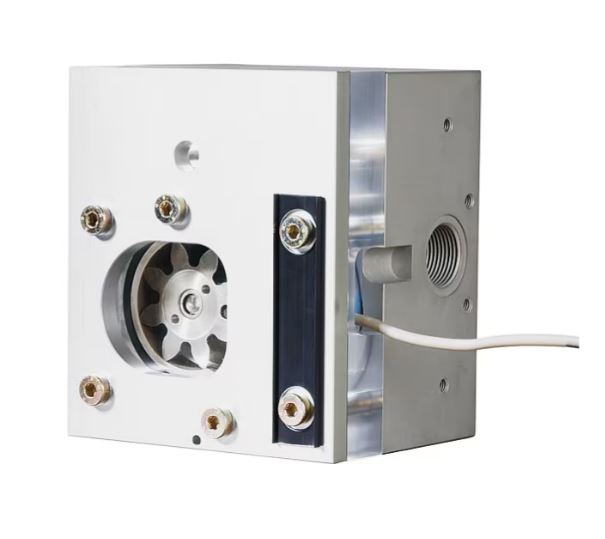

Die Mengendrosseln vom Typ SKF Variolub SMD wurden zum Einstellen und Überwachen des Durchflusses in Öl-Umlaufschmiersystemen entwickelt. Sie sind in drei Ausführungen für Förderleistungen von 0,1 bis 40 l/min erhältlich. Die Durchflussmesser können durch ein integriertes Einstellventil konfiguriert werden.
Die Durchflussmesser bieten eine optische und elektronische Überwachung, und das Bypass-System ermöglicht Servicearbeiten auch bei laufendem Betrieb. Dank ihrer modularen Bauweise lassen sich SMD-Mengendrosseln leicht auswechseln, anpassen und erweitern. Sie eignen sich für Maschinen mit mehreren hundert Schmierstellen und zeichnen sich besonders durch ihre Zuverlässigkeit und Flexibilität aus.
Eigenschaften und Vorteile
- Hohe Genauigkeit und robuste Konstruktion
- Einfachere Wartung und reduzierte Stillstandszeiten dank Bypass-System
- Die modulare Bauweise ermöglicht Anpassungen der Durchflussmenge und Systemerweiterungen
- Mit vielen industrieüblichen Schnittstellen erhältlich
Anwendungen
- Papier- und Zellstoffindustrie
- Werkzeugmaschinen
- Metallindustrie
- Schwerindustrie
| Funktion | Zahnrad-Durchflusskontrolle | |
| Auslässe | SMD2: 2 SMD3: 1 | |
| Schmierstoff | Mineralische und synthetische Ölschmierstoffe | |
| Viskosität | 50-650 mm2/s | |
| Fördermenge | ||
| SMD2 | 0,1–8,0 l/min | 0,2-16,9 pts/min |
| SMD3 | 4,0–40,0 l/min | 8,5-84,5 pts/min |
| Betriebstemperatur | 0 bis +70 °C | +32 bis 158 °F |
| Betriebsdruck | 16 bar | 232 psi |
| Material | eloxiertes Aluminium PMMA GPR / Aluminium | |
| Anschluss Einlass | G 3/4 BSPP; G 1 1/16-12 UN | |
| Auslassanschluss SMD2 SMD3 | G 3/8 BSPP; G 9/16-18 UN G 3/4 BSPP; G 1 1/16-12 UN | |
| Schutzart | IP 65 | |
| Abmessungen SMD2 SMD3 | 90 × 70 × 150 mm 110 × 130 × 150 mm | 3,54 × 2,7× 5,91 in 4,33 × 5,1 × 5,91 in |
| Einbaulage | beliebig | |
| Optionen | Anschlussblock, Absperrblock, Spülanschluss | |
| Typ | Kurzzeichen | Auslässe | Durchflussmenge | Teilenummer | ||
| l/min | pts/min | BSPP | UN / UNF | |||
| SMD 2 | 2 Drosselspindeln, fein | 2 | 2 × 0,1–4,4 | 2 × 0,2–9,3 | 24-2581-2656 | 24-2581-2615 |
| SMD 2 | 2 Drosselspindeln, grob | 2 | 2 × 4,0–8,0 | 2 × 8,5–16,9 | 24-2581-2657 | 24-2581-2617 |
| SMD 2 | 1 Drosselspindel, feinst 1 Drosselspindel, grob | 2 | 1 × 0,1–4,4 1 × 4,0–8,0 | 1 × 0,2–9,3 1 × 8,5–16,9 | 24-2581-2658 | 24-2581-2616 |
| SMD 3 | 1 Drosselspindel für große Durchflussmengen | 1 | 1 × 4,0–40 | 1 × 8,5–84,5 | 24-2581-2652 | 24-2581-2693 |
| Typ | Kurzzeichen | Teilenummer | |
| BSPP | UN / UNF | ||
| SMD 2 | Anschlussblock kl. | 24-1503-2103 | 24-1503-2104 |
| SMD 2 | Absperrblock kl. | 24-1503-2102 | auf Anfrage |
| SMD 2 / 3 | Verschlussschraube G 3/4 BSPP; DIN 908, 1 1/16-12 UN | 95-0034-0908 | – |
| SMD 2 / 3 | Dichtung A27 × 32 DIN 7603 Cu | 95-2721-7603 | – |
| Typ | Bezeichnung | Teilenummer |
| SMD 2 | Ersatzteilsatz | 24-9909-0178 |
| SMD 3 | Ersatzteilsatz | 24-9909-0179 |
| SMD 2 | Dichtungssatz | 24-0404-2520 |
| SMD 3 | Dichtungssatz | 24-0404-2520 |
| SMD 2 | Befestigungsschraube 4× | DIN912-M6×60-8 8D2R |
| SMD 3 | Befestigungsschraube 4× | DIN912-M6×45-8 8D2R |
