E-VALV-L
Umsteuerungsventil für Einleitungs-, Zweileitungs- und Progressiv-Schmiersysteme

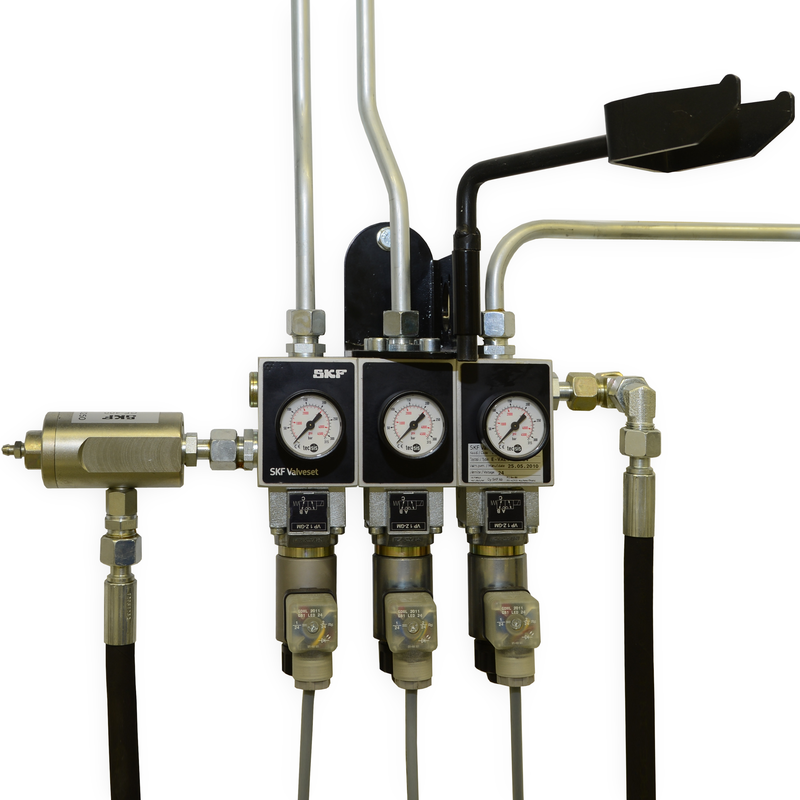

Das elektrisch betätigte Umsteuerventil E-VALV-L ist ein modulares 3/2-Wege-Ventil, wobei jedes Modul über einen eigenen Druck- und Entlastungsanschluss verfügt. Der Vorteil der Umsteuerventil-Funktion liegt in der einfachen Entlastung der unter Druck stehenden Leitung, so dass die Druckbeaufschlagung der anderen Leitung sehr schnell erfolgen kann. Durch die modulare Ausführung können bis zu 5 unabhängige Schmierkreise für Einleitungs- und Progressivsysteme angesteuert werden. Die Ausführung L2 wird oft als Umsteuerventil für Zweileitungssysteme (nach der Fettpumpe) verwendet. Fettfilter und Fasspumpenhalterung sind als Zubehör erhältlich.
Eigenschaften und Vorteile
- Modulare Ausführung für mehr Bedienerfreundlichkeit und einfache Installation
- Elektrische Betätigung, keine Druckluft erforderlich
- Kürzere Schmierzyklen durch verbesserte Druckentlastung
Anwendungen
- Allgemeine Industrieanwendungen
- Bergbau
- Zellstoff- und Papierindustrie
- Stahlindustrie
- Lebensmittel- und Getränkeindustrie
- Zementindustrie
| Funktionsprinzip | elektrisch betätigte Umsteuerung | |
| Betriebstemperaturen | -10 bis +50 °C | +14 bis 122 °F |
| Schmierstoff | Fett bis NLGI 2 | |
| Betriebsdruck | max. 300 bar | 4351 psi |
| Verfügbare Ausführungen | Einheit mit 2, 4, 6, 8, 10, 12 und 14 Ventilen für Zweileitungs-Schmiersysteme; Einheit mit 1, 2, 3, 4 und 5 Ventilen für Einleitungs- und Progressivsysteme | |
| Einlass- und Auslassanschlüsse | Leitungsanschluss 12 mm oder 1/2 in | |
| Versorgungsspannung | 24 VDC, 110 VAC | |
| Schutzart | IP 67 | |
| Abmessungen | min. 59 × 100 × 230 mm | min. 2.32 × 3.93 × 9.05 in |
| Einbaulage | beliebig | |
| Teilenummer | Kurzzeichen | Anzahl der Ventile | Beschreibung | Schmierstoffleitung Ø | Betriebsspannung |
| 12375460 | E-VALV-L1-24 | 1 | Umsteuerventil L1 | 12 mm | 24 V DC |
| 12375465 | E-VALV-L1-24-U | 1 | Umsteuerventil L1 (USA) | 1/2 in | 24 V DC |
| 12375461 | E-VALV-L1-110V | 1 | Umsteuerventil L1 | 12 mm | 110 V AC |
| 12375466 | E-VALV-L1-110V-U | 1 | Umsteuerventil L1 (USA) | 1/2 in | 110 V AC |
| 12375470 … | E-VALV-L2-24 | 2 | Umsteuerventil L2 | 12 mm | 24 V DC |
| 12375475 … | E-VALV-L2-24-U | 2 | Umsteuerventil L2 (USA) | 1/2 in | 24 V DC |
| 12375471 | E-VALV-L2-110V | 2 | Umsteuerventil L2 | 12 mm | 110 V AC |
| 12375476 | E-VALV-L2-110V-U | 2 | Umsteuerventil L2 (USA) | 1/2 in | 110 V AC |
| 12375480 | E-VALV-L3-24 | 3 | Umsteuerventil L3 | 12 mm | 24 V DC |
| 12375485 | E-VALV-L3-24-U | 3 | Umsteuerventil L3 (USA) | 1/2 in | 24 V DC |
| 12375490 … | E-VALV-L4-24 | 4 | Umsteuerventil L4 | 12 mm | 24 V DC |
| 12375495 … | E-VALV-L4-24-U | 4 | Umsteuerventil L4 (USA) | 1/2 in | 24 V DC |
| 12375491 | E-VALV-L5-24 | 5 | Umsteuerventil L5 | 12 mm | 24 V DC |
