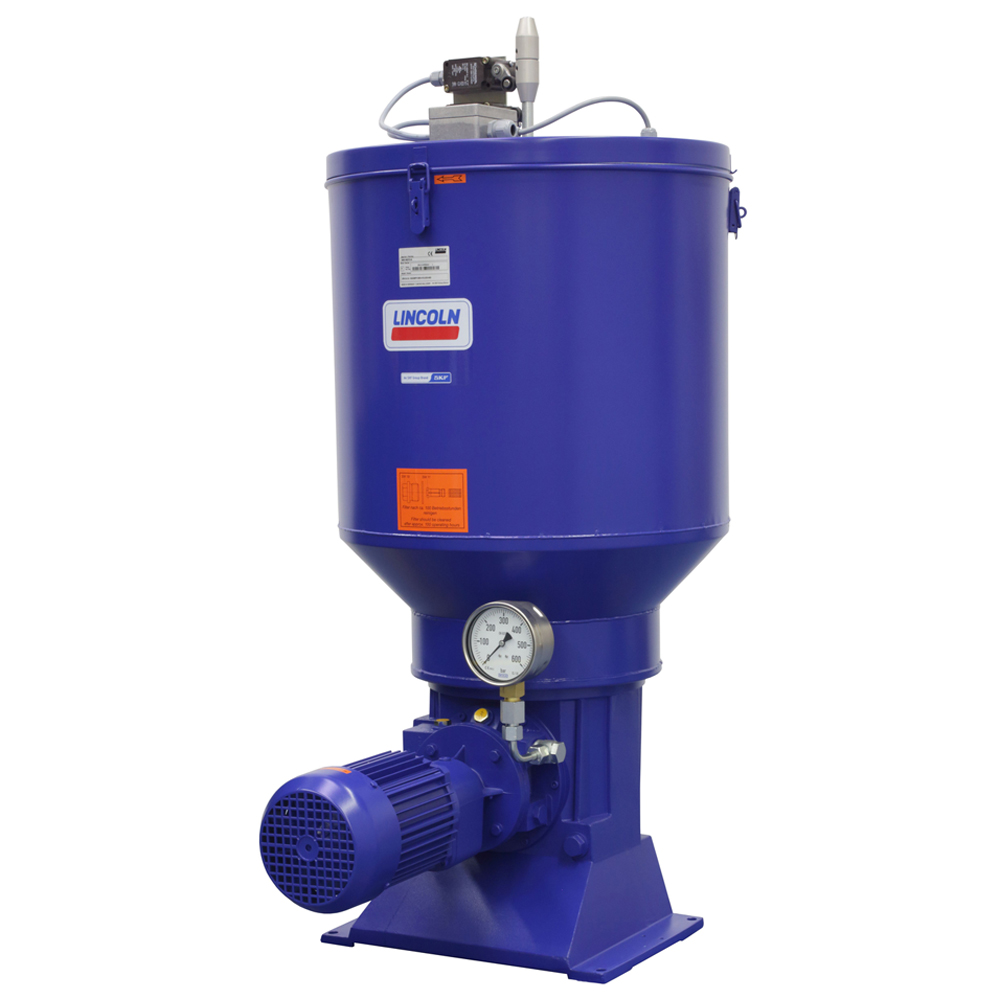

Elektrisch betätigte Schmierpumpe der Baureihe P230
Für Mehrleitungs- und Progressiv-Schmiersysteme
Die P 230, eine Weiterentwicklung der P 215, ist eine Hochdruck-Mehrleitungspumpe für max. 30 einstellbare Pumpenelemente. Sie kommt in Mehrleitungssystemen, wo sie die Schmierstellen direkt versorgt, sowie in großen Progressivsystemen zum Einsatz. Da sie mehr Pumpenelemente als die P 215 versorgt, hat sie einen leistungsstärkeren Motor (0,25 kW). P 230 Pumpen sind mit dreiphasigem Ein- oder Mehrbereichsmotor lieferbar. Mehrere Übersetzungen lieferbar. Geeignet für Fett und Öl, Behälter in unterschiedlichen Größen mit/ohne Füllstandskontrolle erhältlich.
Eigenschaften und Vorteile
- Robuste, langlebige Pumpen
- Dauerschmierung von Maschinen, auch in rauen Umgebungen
- Breites Fördermengenspektrum durch hohe Auslasszahl und unterschiedliche einstellbare Pumpenelemente
- Modulares Design und einfache Instandhaltung
Anwendungen
- Stationäre Maschinen mit hohem Schmierstoffverbrauch
- Gummi- und Kunststoff-Mischmaschinen
- Förderanlagen
- Kräne
- Exzenterpressen
- Schmiedepressen
| Funktion | Radialkolbenpumpe mit Rührflügel; Antrieb umlaufend, pendelnd oder elektrisch | |
| Auslässe | 1 bis 30 | |
| Betriebstemperatur | -20 bis +40 °C | -4 bis +104 °F |
| Schmierstoff | mineralisches und synthetisches Öl und Fett Öl: Viskosität ab 20 mm²/s Fett: bis NLGI 2 | |
| Betriebsdruck | max. 350 bar | 5075 psi |
| Dosiermenge pro Hub | 0,11 bis 0,23 cm³ | 0,0067 bis 0,014 in³ |
| Behälter 1) | 30 und 100 kg | 66 und 220 lb |
| Interne Übersetzung | 7:1, 49:1, 100:1, 490:1 | |
| Fördermenge pro Auslass | 0,13 bis 6,4 cm³/min | 0,008-0,39 in³/min |
| Auslassanschluss | G 1/4 | |
| Elektromotorantrieb | mit Drehstrommotor | |
| Antriebsdrehzahl | < 28 min-1 | |
| Abmessungen | min. 840 × 463 × 330 mm max. 1300 × 463 × 550 mm | min. 33,07 × 18,23 × 12,99 in max. 51,18 × 18,23 × 21,65 in |
| Optionen | hydraulischer Antrieb; Elektromotor 24 VDC | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| P230-MG490-100XY-30K6-500 |
|
| Teilenummer | Beschreibung | Anschluss | Betriebsdruck max. | |
| bar | psi | |||
| 600-27464-2 | Pumpenelement K 5 | G 1/4 | – | – |
| 600-25046-3 | Pumpenelement K 6 | G 1/4 | – | – |
| 600-25047-3 | Pumpenelement K 7 | G 1/4 | – | – |
| 303-19285-1 | Verschlussschraube 1) | M 22 × 1,5 | – | – |
| 624-25478-1 | Druckbegrenzungsventil | Rohranschluss ø 6 mm | 200 | 2900 |
| 624-25479-1 | Druckbegrenzungsventil | Rohranschluss ø 6 mm | 350 | 5075 |
| 624-25480-1 | Druckbegrenzungsventil | Rohranschluss ø 8 mm | 200 | 2900 |
| 624-25481-1 | Druckbegrenzungsventil | Rohranschluss ø 8 mm | 350 | 5075 |
| 624-25482-1 | Druckbegrenzungsventil | Rohranschluss ø 10 mm | 200 | 2900 |
| 624-25483-1 | Druckbegrenzungsventil | Rohranschluss ø 10 mm | 350 | 5075 |
| 304-17571-1 | Befülladapter 2) | G 1/4 Innengewinde | – | – |
| 304-17574-1 | Befülladapter 2) | G 1/2 Innengewinde | – | – |
