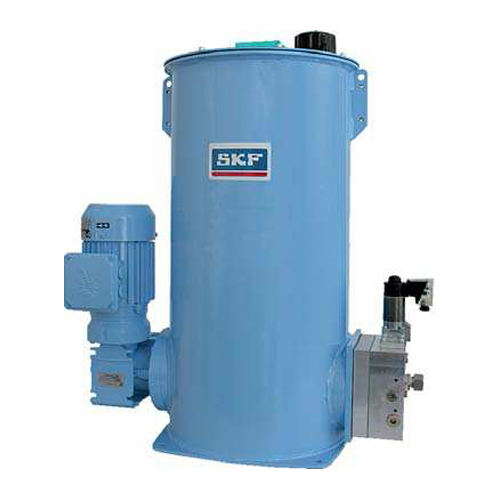

Elektrisch betätigtes Pumpenaggregat FK
Für Einleitungs-, Zweileitungs- und Progressivsysteme
Die kompakte, modulare Bauweise ermöglicht den Umbau für den Einsatz in einem anderen Typ von Schmiersystem bei minimalem Arbeits- und Kostenaufwand. Abhängig von der erforderlichen Schmierstoffmenge kann diese Radialkolbenpumpe mit bis zu sechs internen Pumpenelementen sowie einer optionalen Umsteuerung ausgerüstet werden. Die mit Behältergrößen von 15, 30 und 60 kg (33, 66 und 132 lb) lieferbare robuste Pumpe hat einen max. Betriebsdruck von 400 bar (5 800 psi).
Eigenschaften und Vorteile
- Zwangsgeführte Pumpenelemente für eine maximale Zuverlässigkeit
- Füllstandsüberwachung mit zwei einstellbaren Schaltpunkten (Ultraschall-Sensor)
- Einsatztemperaturbereich von –25 bis +60 °C (–13 bis +140 °F)
- Schneckenfördererbauweise ermöglicht die Förderung hochviskoser Schmierstoffe
- Internes Druckbegrenzungsventil und Filter
- Integrierte Umsteuerung optional
Anwendungen
- Brecher
- Schwere Maschinen
- Seilereimaschinen
| Funktion | Radialkolbenpumpe | |
| Werkstoff | Stahlblechgehäuse, Stahl, Aluminium | |
| Fördermenge | 740 cm³/h 1480 cm³/h 2220 cm³/h 2960 cm³/h 3700 cm³/h 4440 cm³/h | 45 in³/min 90 in³/min 156 in³/min 180 in³/min 226 in³/min 270 in³/min |
| Schmierstoffe | Fett: NLGI 2 und 3 mineralische oder umweltverträgliche Ölschmierstoffe nach ISO VG 46, Betriebsviskosität ≥ 50 mm²/s | |
| Betriebstemperatur | ||
| ohne Steuerung | -25 bis +60 °C | -13 bis +140 °F |
| mit Steuerung | 0 bis +60 °C | +32 bis +140 °F |
| Betriebsdruck | max. 400 bar | max. 5800 psi |
| Auslassanschluss | G 1/2 | |
| Elektrischer Anschluss | ||
| Motor | 230/400 V AC, 50 Hz | |
| Magnetventile, Sensor | 24 VDC | |
| Schutzart | IP 55, mit Steuerung: IP 54 | |
| Fassungsvermögen des Behälters | 15, 30 und 60 kg | 33, 66 oder 132 lb |
| Abmessungen abhängig von Behältergröße | ||
| 15 kg (33 lb) | 470 × 598 × 335 mm | 18,5 × 23,54 × 13,18 in |
| 30 kg (66 lb) | 665 × 598 × 335 mm | 26,2 × 23,54 × 13,18 in |
| 60 kg (132 lb) | 1035 × 598 × 335 mm | 40,74 × 23,54 × 13,18 in |
| Einbaulage | vertikal | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| FK 2 / 15 U2 1M 04 / 6 / 400 M2 3 / 0001 AF 07 |
|
