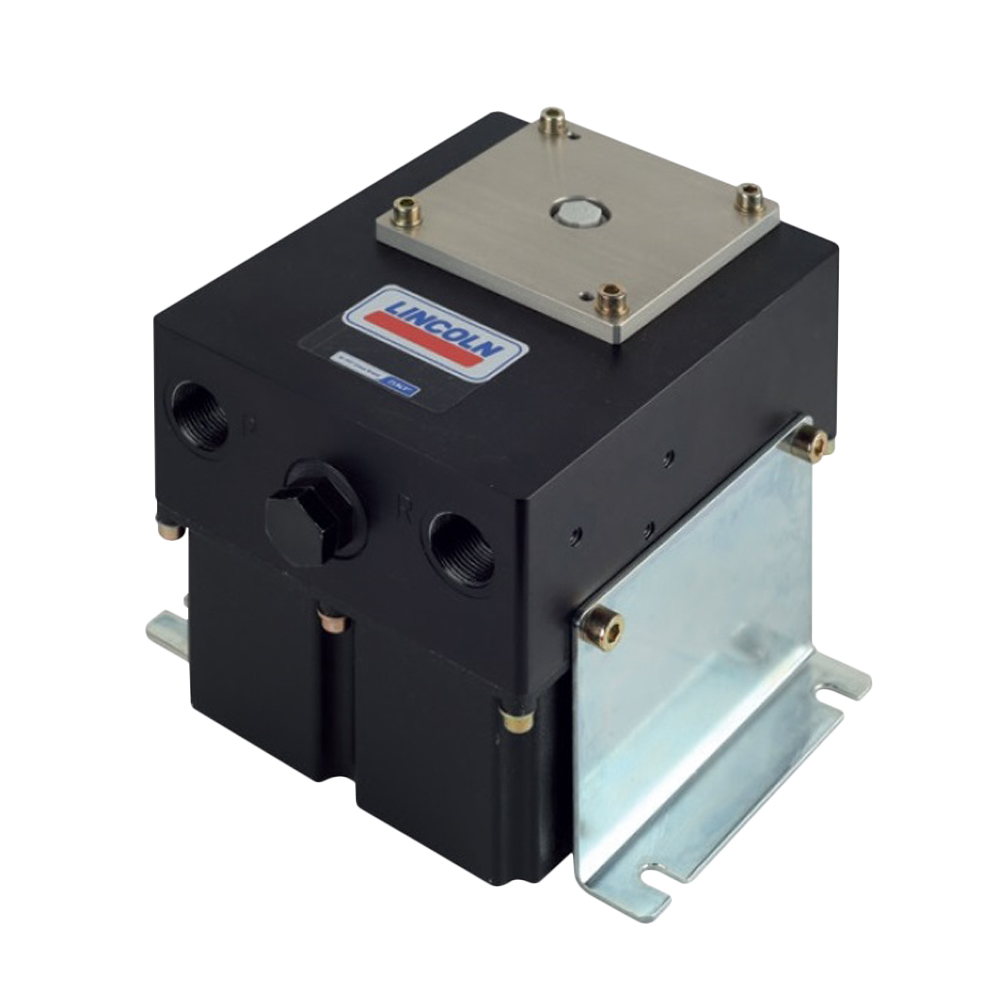

EMU 3 Umsteuerung
Für Zweileitungs-Schmiersysteme
Die elektrisch betätigte Umsteuerung EMU 3 ist für Zweileitungssysteme ausgelegt. Es ist besonders für ausgedehnte Zweileitungssysteme in Kombination mit pneumatisch angetriebenen Versorgungspumpen mit großen Durchflussmengen geeignet.
Eigenschaften und Vorteile
- Verfügt über eine Mittelstellung mit der Option, beide Hauptleitungen während der Pause zum Pumpenbehälter hin zu entlasten
- Die Systembauteile stehen so eine kürzere Zeit unter Druck und haben eine längere Lebensdauer
- Das Risiko des Ausblutens (Trennung von Seife und Öl) wird reduziert
- Große Anschlussgewinde ermöglichen größere Leitungsdurchmesser bis 30 mm (1 1/4 in) und große Leitungslängen.
Anwendungen
- Stranggießanlagen in Stahlwerken
- Flaschenabfüllanlagen mit einigen Tausend Schmierstellen in der Nahrungsmittel- und Getränkeindustrie
- Große Schaufelradbagger im Bergbau und in der Grundstoffindustrie
| Funktion | Umsteuerung, elektrisch betätigtes 4/3-Wegeventil | |
| Betriebstemperatur | -25 bis +70 °C | -13 bis +158 °F |
| Schmierstoff | Fett bis zu NLGI-Klasse 3 | |
| Durchflussmenge | max. 400 l/h | 105 gal/h |
| Betriebsdruck | max. 400 bar | 5800 psi |
| Hauptleitungsanschluss | G 3/4 BSPP | |
| Elektrischer Anschluss | Bajonettstecker DIN 72585 | |
| Betriebsspannung | 24 V DC oder 230 V AC | |
| Schutzart | IP 65 | |
| Abmessungen | 220 x 238 x 180 mm | 8,64 x 9,35 x 7,07 in |
| Einbaulage | beliebig | |
| Teilenummer | Kurzzeichen | Beschreibung |
| EMU-03-00-0000+924 | EMU 3 | 24 VDC, kein Anschluss geschlossen |
| EMU-03-00-0000+1KF | EMU 3 | 230 VAC, kein Anschluss geschlossen |
