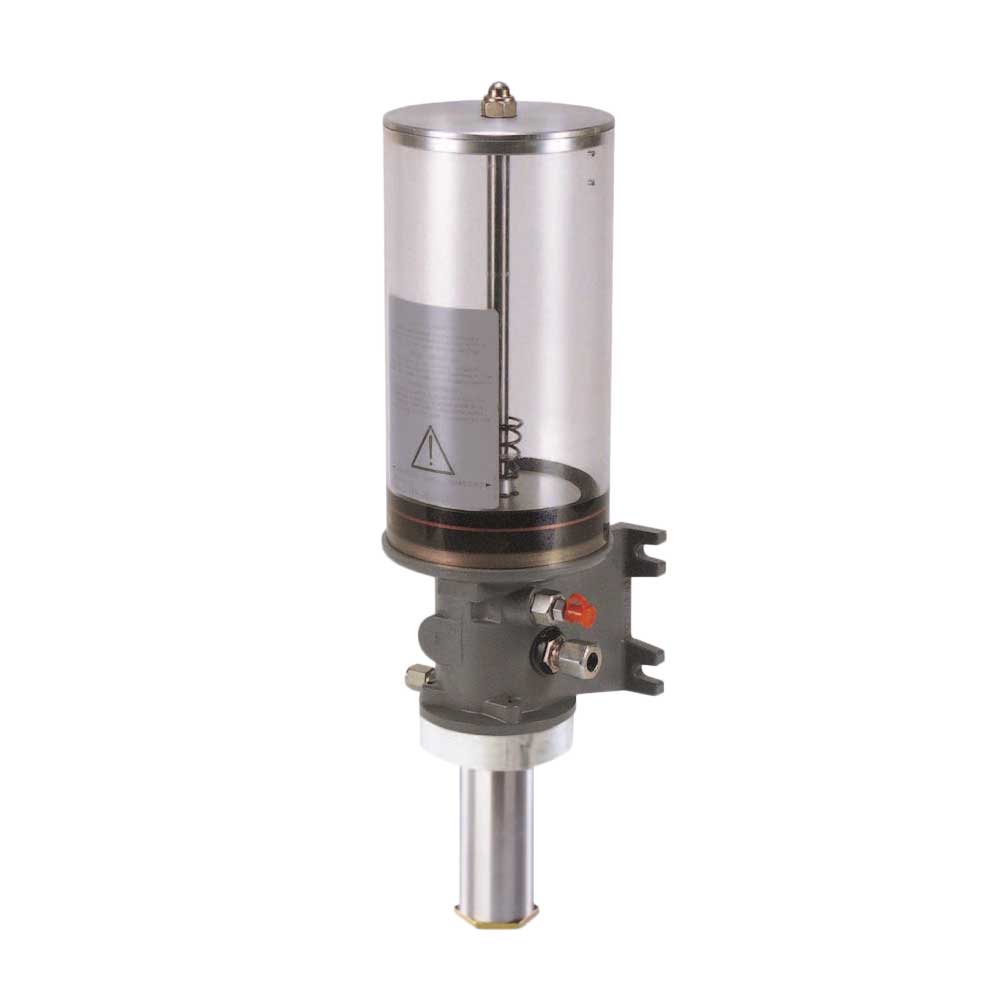

Handbetätigte Schmierpumpe der Baureihen PF-23-2 / PF-23-22
Für Mehrleitungs- und Progressivsysteme
PF-23-2 und PF-23-22 haben einen Behälter mit atmosphärisch belasteter Folgeplatte. Diese Pumpen sind für kleinere Progressivsysteme und für den Einsatz als Mehrleitungspumpen vorgesehen.
Die Dosiermenge eines Kolbenhubs teilt sich bei der Verwendung von zwei Auslässen durch zwei. Anschluss für Fett-Rückführleitung vorhanden. Außerdem sind diese Pumpen mit einer Befüllkupplung zum Wiederauffüllen des Behälters ausgestattet.
Eigenschaften und Vorteile
- Kleine, kompakte, handbetätigte Pumpe
- Max. 100 bar Betriebsdruck
- Anschluss für Fettrückführleitung an der Pumpe vorhanden
- Das Fettnachfüllen über die Befüllkupplung verhindert Verunreinigungen
- Mit einem oder zwei Auslässen erhältlich
Anwendungen
- Kleine und mittelgroße Maschinen
- Anwendungen ohne erforderliche Energiezufuhr
- Besonders für Anwendungen im Innenbereich geeignet
- Exzenterpressen
- Stanzmaschinen
Funktionprinzip | handbetätigte einhubige Pumpe | |
Schmierstoff | Fett bis NLGI 2 | |
Anzahl der Schmierstoffauslässe | ||
PF-23-2 | 1 | |
PF-23-22 | 2 | |
Dosiermenge pro Hub | ||
PF-23-2 (ein Auslass verschlossen) | 2,5 cm³ | 0,15 in³ |
PF-23-22 | 1,25 cm³/Auslass | 0,076 in³/Anschluss |
Betriebstemperatur | +10 bis 60 °C | +50 bis 140 °F |
Betriebsdruck bei 200 N manueller Krafteinwirkung | 100 bar | 1450 psi |
Fassungsvermögen Behälter | 1,5 l | 0,4 gal |
Werkstoff Behälter | Acrylglas | |
Befüllanschluss | ||
Ausgänge | Rohr ø 10 mm | |
Rücklaufleitung | G 1/4 | |
Abmessungen | 185 × 130 × 397 mm | 7.28 × 5.12 × 15.63 in |
Einbaulage | senkrecht |
Teilenummer | Auslässe | Fördermenge | |
PF-23-2 | 1 | 2,50 cm³/Hub | 0,150 in³/Hub |
PF-23-22 | 2 | 1,25 cm³/Hub | 0,076 in³/Hub |
Teilenummer | Beschreibung | |
24-9909-0244 | Füllstutzen mit Dichtungsring | |
995-001-500 | Kupplungsmuffe zum Nachfüllen des Behälters | |
857-760-007 | Schlauchstutzen; ∅ 13 mm |
