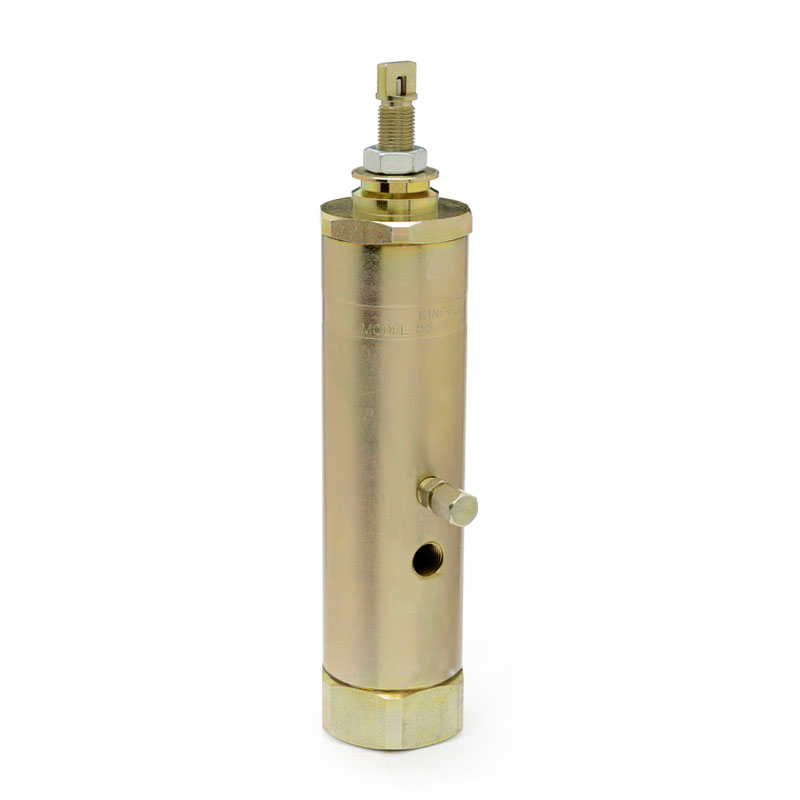

Hochdruck-Schmierstoffverteiler der Baureihe SL-1
Für Einleitungs-Schmiersysteme
Die Schmierstoffverteiler der Baureihe SL-1 sind ausgelegt für den Einsatz in Einleitungs-Hochdruck-Zentralschmiersystemen zur Förderung Mineralöl basierter, mit Fluorelastomerdichtungen verträglicher Schmierstoffe mit einer Viskosität bis NLGI 2. Die Fördermenge ist von außen einstellbar. Ein Anzeigestift ermöglicht die Sichtkontrolle der Verteilerfunktion. Einzelne Schmierstoffverteiler lassen sich zu Inspektions- oder Austauschzwecken einfach ausbauen. Erhältlich in Edelstahl 1.4401 für den Einsatz in korrosiven Umgebungen
Eigenschaften und Vorteile
- Auslieferung mit Verteilerleisten für 1 bis 6 Anschlüsse (Schmierstellen)
- Die Fördermenge ist extern einstellbar
- Anzeigestifte zur visuellen Funktionskontrolle
- Einfacher Ausbau einzelner Schmierstoffverteiler bei Inspektion oder Austausch
- Die Schmierstoffverteiler beinhalten eine Anschlussverschraubung zur Befüllung der Schmierstellenleitungen über einen alternativen Auslass.
- Erhältlich in Edelstahl 1.4401
Anwendungen
- Bergbau und Mineralaufbereitung
- Baumaschinen, Stahl/Schwerindustrie
Funktion | Schmierstoffverteiler | |
Auslässe | 1 bis 6 | |
Einstellbare Dosiermenge | 0.016-1,31 cm³ | 0.001-0.08 in³ |
Schmierstoff | Fett, NLGI-Klassen 0, 1, 2 | |
Betriebstemperatur | -26 bis +176 °C | -15 bis +350 °F |
Betriebsdruck | 127-240 bar | 1850-3500 psi |
Entlastungsdruck | 41 bar | 600 psi |
Werkstoff | Stahl, Edelstahl 1.4401 | |
Hauptleitungsanschluss | 3/8 NPTF (F) | |
Auslassanschluss | 1/8 NPTF (F) | |
Schmierstelle | lötloseRohrverbindung | |
Abmessungen | min. 63 × 179,4 × 52,4 mm max. 203 × 179,4 × 52,4 mm | min. 2,5 × 7,0 × 2,0 in max. 8,0 × 7,0 × 2,0 in |
Einbaulage | beliebig |
Teilenummer | Kurzzeichen | Anzahl der Auslässe |
81770-1 | SL-1 mit einem Auslass | 1 |
81770-2 | SL-1 mit zwei Auslässen | 2 |
81770-3 | SL-1 mit drei Auslässen | 3 |
81770-4 | SL-1 mit vier Auslässen | 4 |
81770-5 | SL-1 mit fünf Auslässen | 5 |
81770-6 | SL-1 mit sechs Auslässen | 6 |
