Für kleinere Ölumlaufschmiersysteme
Ausgelegt für Drücke bis 65 bar (940 psi) und hohe Viskositäten bis 2000 mm2/s. Die Pumpe wird dabei vertikal am Ölbehälter montiert.

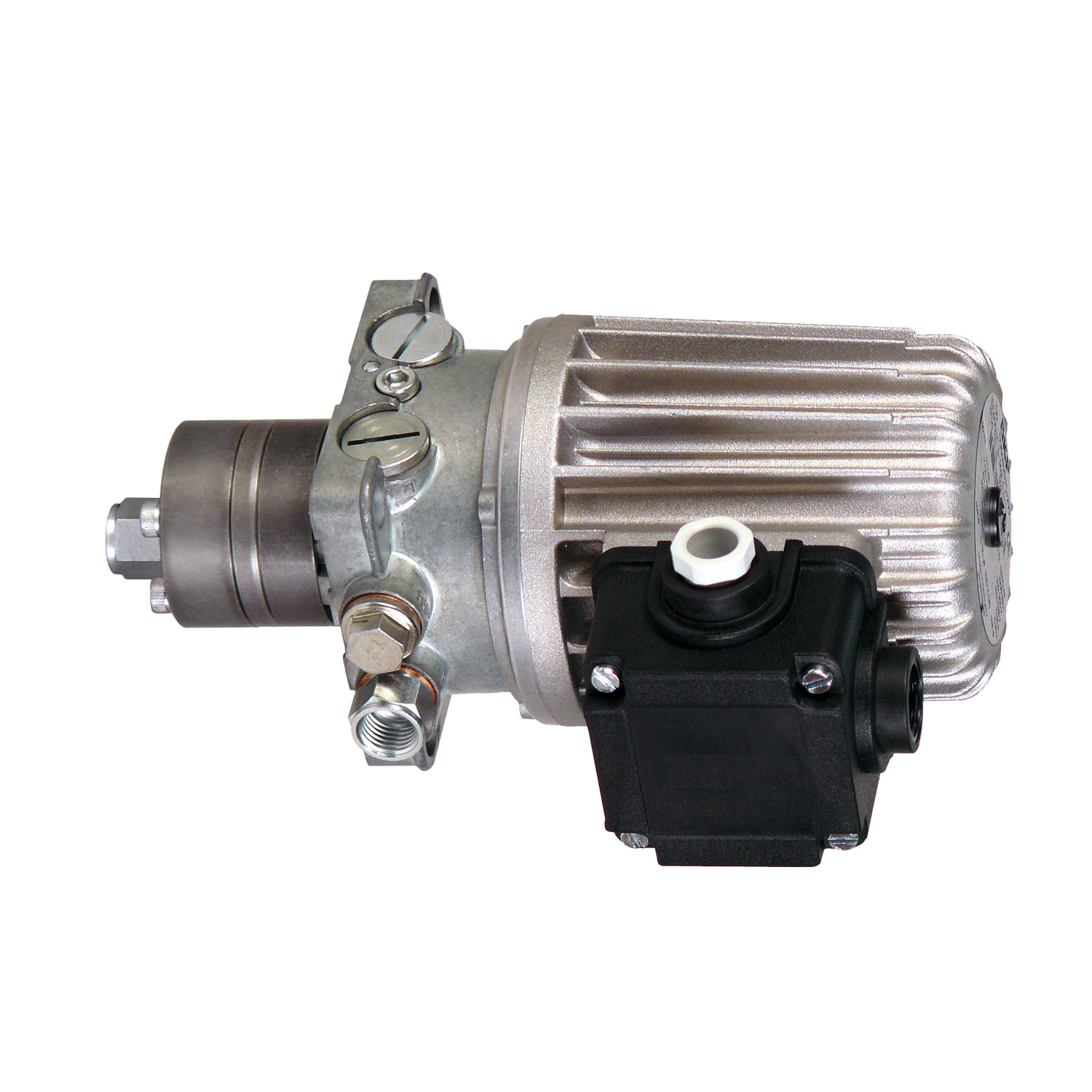

Die MF-Zahnrad-Pumpenaggregate bieten integrierte Überdruck- und Entlastungsventile mit Weiterleitung zum internen Ölrücklaufanschluss am Adapterflansch. Bei eingeschlossener Luft öffnet sich das Entlüftungventil. Bei Überdruck wird Öl über das Druckbegrenzungsventil an den Ölrücklaufanschluss abgegeben.
Eigenschaften und Vorteile
- Für den Dauerbetrieb vorgesehen
- Kostengünstige Lösung
- Hoher Viskositätsbereich
- Kompakte, robuste und zuverlässige Konstruktion
- Niedriges Geräuschniveau
- Integriertes Druckbegrenzungs- und Entlüftungsventil
Anwendungen
- Werkzeugmaschinen
- Autoindustrie
- Automatisierung
- Textilmaschinen
- Spritzgussmaschinen
- Druckindustrie
| Funktion | elektrisch betätigtes Einkreis-Zahnrad-Pumpenaggregat | |
| Schmierstoff | synthetische Öle | |
| Betriebsviskosität | 5-2000 mm2/s | |
| Durchflussmenge | 0,12-0,5 l/min | 0,25-1,06 pts/min |
| Anzahl der Schmierstoffauslässe | 1 | |
| Umgebungstemperatur | +10 bis 40 °C | +50 bis 104 °F |
| Öltemperatur | +10 bis 65 °C | +50 bis +149 °F |
| Betriebsdruck | max. 65 bar | 940 psi |
| Saughöhe | 500 mm | 19,68 in |
| Antriebsdrehzahl | 2600–2700 min-1 | |
| Motor1) | Drehstrommotor | |
| Betriebsspannung | 220-240/380-420 V AC bei 50 Hz | |
| Nennleistung | 0,075–0,18 kW | |
| Druckanschluss | M 14×1,5 für ∅ 8 mm | |
| Dichtungswerkstoff | NBR, FPM | |
| Behälter | 2,7; 6; 15; 50 Liter | 5.7; 12.7, 31.7; 105 pts |
| Behälterwerkstoff | Kunststoff, Metall | |
| Schutzart | IP 54 | |
| Abmessungen | min. 131 × 88 × 209 mm max. 131 × 88 × 220 mm | min. 5,16 × 3,54 × 8,23 in max. 5,16 × 3,54 × 8,66 in |
| Einbaulage | liegend 2) oder stehend | |
| Genehmigungen (je nach Ausführung) | CE, UL, CSA | |
| Teilenummer | Viskosität | Durchflussmenge1) | Betriebsdruck | Antriebsdrehzahl | Nennleistung | Sauganschlussgewinde | ||
| mm2/s | l/min | pts/min | bar | psi | min-1 | kW | mm | |
| M1-2000+299 | 20-2000 | 0,12 | 0,25 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| M2-2004+299 | 20-2000 | 0,2 | 0,423 | 12 | 174 | 2700 | 0,075 | M14×1,5 |
| M2-2000+299 | 20-2000 | 0,2 | 0,423 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| M2-S14+299 | 20-1000 | 0,2 | 0,423 | 65 | 940 | 2700 | 0,075 | M14×1,5 |
| M2-2127+299 | 20-2000 | 0,2 | 0,423 | 70 | 1015 | 2700 | 0,075 | M14×1,5 |
| M5-2000+299 | 20-1000 | 0,5 | 1,06 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| M5-2024+299 | 20-2000 | 0,5 | 1,06 | 25 | 362 | 2700 | 0,075 | M14×1,5 |
| M5-2013+299 | 5-500 | 0,5 | 1,06 | 16 | 230 | 2700 | 0,075 | M14×1,5 |
| M5-S12+299 | 35-500 | 0,5 | 1,06 | 60 | 870 | 2700 | 0.120 | M14×1,5 |
| M10-2002+299 | 10-500 | 1,0 | 2,12 | 15 | 217 | 2700 | 0,075 | M16×1,5 |
| Teilenummer | Viskosität | Durchflussmenge1) | Betriebsdruck | Antriebsdrehzahl | Nennleistung | Sauganschlussgewinde | ||
| mm2/s | l/min | pts/min | bar | psi | min-1 | kW | mm | |
| MF1-2000+299 | 20-2000 | 0,12 | 0,25 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| MF1-2006+299 | 20-2000 | 0,12 | 0,25 | 6 | + 87 | 2700 | 0,075 | M14×1,5 |
| MF2-2000+299 | 20-2000 | 0,2 | 0,423 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| MF2-S12+299 | 20-1000 | 0,2 | 0,423 | 65 | 940 | 2800 | 0.120 | M14×1,5 |
| MF2-2127+299 | 140–1000 | 0,2 | 0,423 | 60 | 870 | 2700 | 0,075 | M14×1,5 |
| MF5-2000+299 | 20-1000 | 0,5 | 1,06 | 28 | 406 | 2700 | 0,075 | M14×1,5 |
| MF5-2014+299 | 5-500 | 0,5 | 1,06 | 12 | 174 | 2700 | 0,075 | M14×1,5 |
| MF5-S12+299 | 140–1000 | 0,5 | 1,06 | 60 | 870 | 2800 | 0,075 | M14×1,5 |
| Teilenummer | Durchflussmenge | Behältergröße | Beschreibung | ||
| l/min | pts/min | l | pts | ||
| MF1-BW3-S20+1GD | 0,12 | 0,25 | 2,7 | 5,7 | Metallbehälter, Wandmontage, Mindestfüllstandswarnung |
| MF1-KW3-S15+1GD | 0,12 | 0,25 | 2,7 | 5,7 | Kunststoffbehälter, Wandmontage, Mindestfüllstandswarnung, mit Anzeige |
| MF2-BW7+299 | 0,20 | 0,42 | 6 | 12,7 | Metallbehälter, Wandmontage, Mindestfüllstandswarnung |
| MF2-KW6-S8+299 | 0,20 | 0,42 | 6 | 12,7 | Kunststoffbehälter, Wandmontage, Druckfilter |
| MF5-BW7+140 | 0,50 | 1.0 | 6 | 12,7 | Metallbehälter, Wandmontage, Mindestfüllstandswarnung |
| MF5-KW6+299 | 0,50 | 1.0 | 6 | 12,7 | Kunststoffbehälter, Standausführung, Mindestfüllstandswarnung |
| MF5-BW16-S223+299 | 0,50 | 1.0 | 15 | 31,7 | Metallbehälter, Standausführung, Mindest- und Höchstfüllstandswarnung |
| MF5-BW51-S22+29G | 0,50 | 1.0 | 50 | 105 | Metallbehälter, Standausführung, Mindest- und Höchstfüllstandswarnung, Druckfilter, Anzeige |
