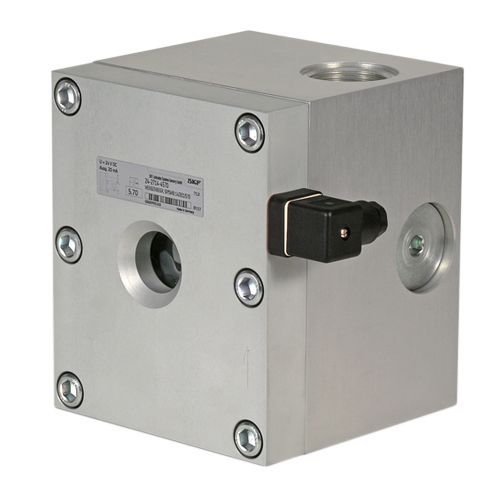

Mengenbegrenzer der Baureihe SMB 14
Für Ölumlaufsysteme
Der Mengenbegrenzer SMB 14 dient dazu, den Volumenstrom der Hauptleitung in parallele Einzelvolumenströme aufzuteilen und diese bedarfsgerecht zu „begrenzen”. Der Volumenstrom ist unabhängig von Systemdruckschwankungen und nahezu unabhängig von der Viskosität und bleibt daher konstant.
Die Volumenstrombereich des SMB 14 liegt zwischen 25 und 90 l/min (52,8–190 pts/min) bei einem Druck von bis zu 50 bar (725 psi). Die integrierte Zahnrad-Durchflusskontrolle bietet eine elektronische und optische Überwachung des Volumenstroms. Jede Umdrehung erzeugt ein Signal, das einer definierten Durchflussmenge entspricht.
Der Mengenbegrenzer SMB 14 bietet die ideale Lösung für Anwendungen mit schwankenden Umgebungstemperaturen und einem erforderlichen stabilen Volumenstrom wie z. B. Ölumlauf-Schmiersysteme.
Eigenschaften und Vorteile
- Stabile Ölfördermenge unabhängig von Druck-, Temperatur- und Viskositätsschwankungen
- Optische und elektronische Überwachung mit Durchflusskontrolle
- Einfaches Anfahren mit feststehender Durchflussmenge über voreingestellte Düsengrößen
- Anpassen der Förderleistung mithilfe von Steckdüsen
- ATEX-Ausführung als Option
- Optionaler Anschluss an Data Control System des Kunden
- Äußerst robuste Bauweise
Anwendungen
- Bergbau, Zementbranche, Öl- und Gasindustrie
- Metallumformmaschinen, Werkzeugmaschinen
- Zellstoff- und Papierindustrie
- Industriegetriebe
| Funktion | 2-Wege-Mengenbegrenzer mit Volumenstromkontrolle | |
| Auslässe | 1 | |
| Schmierstoff | umweltverträgliche Mineral- und Synthetiköle | |
| Viskosität | 20–600 mm2/s | |
| Durchflussmenge 1) | 25–90 l/min | 52,8–190 pts/min |
| Betriebstemperatur | 0 bis +70 °C | +32 bis 158 °F |
| Betriebsdruck | 6–50 bar | 87–725 psi |
| Differenzdruck | >6 bar | >87 psi |
| Betriebsspannung | Hall-Sensor | |
| Betriebsspannung | 24 VDC ± 10 %, max. 20 mA | |
| Material | AlCuPb F38, neutral eloxiert | |
| Anschluss | Stecker, DIN 43 650 | |
| Schutzart | IP 65 | |
| Abmessungen | 150 × 180 × 190 mm | 5,91 × 7,09 × 7,48 in |
| Einbaulage | beliebig | |
| Optionen | ATEX-Ausführung | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Die Durchflussmenge gemäß Steckdüsengröße muss hinzugefügt werden (vgl. nachstehende Tabelle). | |
| 24-2714-0... | SMB14 ohne Überwachung, für Düsenindex 570–960 ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2714-1... | SMB14 ohne Überwachung, für Düsenindex 000–170 ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2714-4... | SMB14 mit elektrischer Überwachung 1), für Düsenindex 570–960 ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2714-5... | SMB14 mit elektrischer Überwachung 1), für Düsenindex 000–170 ... Steckdüsengröße = vgl. Tabelle unten |
| ATEX = auf Anfrage, nur für ATEX-Ausführung (EX II 2G c TX Gb, EX II 2D c TX Db), ohne Überwachung oder mit Kolbendetektor. Hinweis „ATEX” an die Teilenummer anfügen. Einzelheiten finden Sie im Produktkatalog. | |
| Teilenummer | Fördermenge | Düsenindex | Düse | |
| l/min | pts/min | ∅ mm | ||
| 44-0455-2357 | 25 | 52,8 | 570 | 5,70 |
| 44-0455-2360 | 30 | 63,4 | 630 | 6,30 |
| 44-0455-2363 | 35 | 73,9 | 680 | 6,80 |
| 44-0455-2365 | 40 | 84,5 | 730 | 7,30 |
| 44-0455-2367 | 45 | 95,1 | 780 | 7,80 |
| 44-0455-2369 | 50 | 105,7 | 820 | 8,20 |
| 44-0455-2371 | 55 | 116,2 | 870 | 8,70 |
| 44-0455-2373 | 60 | 126,8 | 910 | 9,10 |
| 44-0455-2374 | 65 | 137,4 | 960 | 9,60 |
| 44-0455-2375 | 70 | 147,9 | 000 | 10,00 |
| 44-0455-2376 | 75 | 158,5 | 040 | 10,40 |
| 44-0455-2377 | 80 | 169,0 | 080 | 10,80 |
| 44-0455-2378 | 90 | 190,2 | 170 | 11,70 |
| Teilenummer | Beschreibung |
| 44-0758-2049 | Schauglas D45×12 |
| 24-0404-2311 | Dichtungssatz: Dichtung D32/45×05; O-Ring 44×3; O-Ring 90×3 |
| 24-1882-2029 | Gerätesteckdose |
| Teilenummer | Beschreibung |
| 24-1883-3017 | SMB 14 ohne Düse, mit elektrischer Überwachung |
