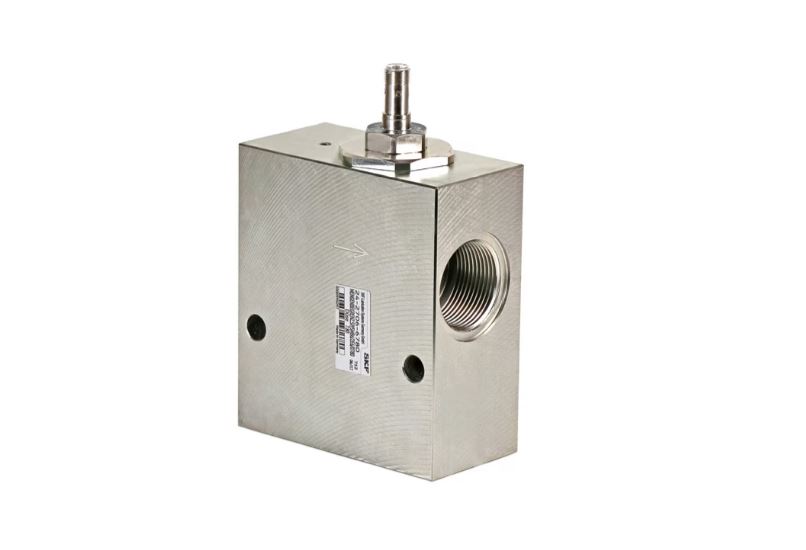

Mengenbegrenzer der Baureihe SMB 6
Für Ölumlauf-Schmiersysteme
Der Mengenbegrenzer SMB 6 dient dazu, den Volumenstrom der Hauptleitung in parallele Einzelströme zu unterteilen. Der Volumenstrom ist unabhängig von Systemdruckschwankungen und nahezu unabhängig von der Viskosität und bleibt daher konstant.
Der Volumenstrombereich des SMB 6 liegt zwischen 25 und 90 l/min (52,8–190 pts/min) bei einem der Druck von bis zu 200 bar (2900 psi). Eine Überwachung des Volumenstroms kann durch einen Signalgeber oder Kolbendetektor erfolgen. Bei Abfall des Volumenstromes auf ca. 85 % des Nennvolumenstromes erfolgt eine Störmeldung.
Der Mengenbegrenzer SMB 6 bietet die ideale Lösung für Anwendungen mit schwankenden Umgebungstemperaturen und einem erforderlichen stabilen Volumenstrom wie z. B. Ölumlauf-Schmiersysteme.
Eigenschaften und Vorteile
- Stabile Ölfördermenge unabhängig von Druck-, Temperatur- und Viskositätsschwankungen
- Einfaches Anfahren mit feststehender Durchflussmenge über voreingestellte Düsengrößen
- Anpassen der Förderleistung mithilfe von Steckdüsen
- Hohe Betriebstemperatur bis +100 °C
- ATEX-Ausführung als Option
- Äußerst robuste Bauweise
Anwendungen
- Bergbau, Zementbranche, Öl- und Gasindustrie
- Metallumformmaschinen, Werkzeugmaschinen
- Zellstoff- und Papierindustrie
- Industriegetriebe
| Funktion | Mengenbegrenzer | |
| Auslässe | 1 | |
| Schmierstoff | umweltverträgliche Mineral- und Synthetiköle | |
| Viskosität | 20–600 mm2/s | |
| Durchflussmenge1) | 25–90 l/min | 52,8-190 pts/min |
| Betriebstemperatur | 0 bis +100 °C | +32 bis 212 °F |
| Betriebsdruck2) | 5–200 bar | 72-2900 psi |
| Differenzdruck | >5 bar | >72 psi |
| Material | Grauguss, verzinkt | |
| Anschluss Einlass | M12×1; 4-polige Gerätesteckdose | |
| Schutzart | IP 65 | |
| Signalgeber E4/E5 | 24 bis 230 V AC/DC; IP 65 | |
| Näherungsschalter E6 | 12 bis 36 V DC; IP 67 | |
| Abmessungen | min. 40 × 90 × 138 mm max. 40 × 90 × 245 mm | 1,57 × 3,54 × 5,43 in 1,57 × 3,54 × 9,63 in |
| Einbaulage | beliebig, vertikal empfohlen | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Die Durchflussmenge gemäß Steckdüsengröße muss hinzugefügt werden (vgl. nachstehende Tabelle). | |
| 24-2706-0... 24-2706-1... | SMB06 ohne Überwachung, ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2706-6... 24-2706-7... | SMB06 mit Kolbendetektor E6, ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2706-8... 24-2706-9... | SMB06 mit Signalgeber E4, ... Steckdüsengröße = vgl. Tabelle unten |
| 24-2706-44... 24-2706-55... | SMB06 mit Signalgeber E5, ... Steckdüsengröße = vgl. Tabelle unten |
| ATEX-Ausführung auf Anfrage, nur für ATEX (EX II 3cII CT6), ohne Überwachung oder mit Signalgeber E5. Hinweis „ATEX” an die Teilenummer anfügen. Einzelheiten finden Sie im Produktkatalog. | |
| Teilenummer | Durchflussmenge | Düsenindex | Düse | |
| l/min | pts/min | ∅ mm | ||
| 44-0455-2357 | 25 | 52,8 | 570 | 5,7 |
| 44-0455-2360 | 30 | 63,4 | 630 | 6,3 |
| 44-0455-2363 | 35 | 73,9 | 680 | 6,8 |
| 44-0455-2365 | 40 | 84,5 | 730 | 7,3 |
| 44-0455-2367 | 45 | 95,1 | 780 | 7,8 |
| 44-0455-2369 | 50 | 105,7 | 820 | 8,2 |
| 44-0455-2371 | 55 | 116,2 | 870 | 8,7 |
| 44-0455-2373 | 60 | 126,8 | 910 | 9,1 |
| 44-0455-2374 | 65 | 137,4 | 960 | 9,6 |
| 44-0455-2375 | 70 | 147,9 | 000 | 10,0 |
| 44-0455-2376 | 75 | 158,5 | 040 | 10,4 |
| 44-0455-2377 | 80 | 169,0 | 080 | 10,8 |
| 44-0455-2378 | 90 | 190,2 | 170 | 11,7 |
| Teilenummer | Beschreibung |
| 24-1072-2113 | E4 Signalgeber ohne Gerätesteckdose |
| 24-1072-2115 | E4 Signalgeber mit Gerätesteckdose mit LED 24 VDC |
| 24-1882-2151 | E4 Gerätesteckdose mit LED 24 VDC |
| 24-1072-2113 | E5 Signalgeber ohne Gerätesteckdose |
| 24-1072-2114 | E5 Signalgeber mit Gerätesteckdose ohne LED 24 VDC |
| 24-1882-2121 | E5 Gerätesteckdose ohne LEDs |
| 179-990-600 | Leitungsdose gerade, 4-polig, M12×1 mit Kabel (orange), 5 m |
| 179-990-601 | Leitungsdose gewinkelt, 4-polig, M12×1 mit Kabel (orange), 5 m |
| Teilenummer | Beschreibung |
| 24-0712-6050 | SMB 6 ohne Düse, ohne Signalgeber |
