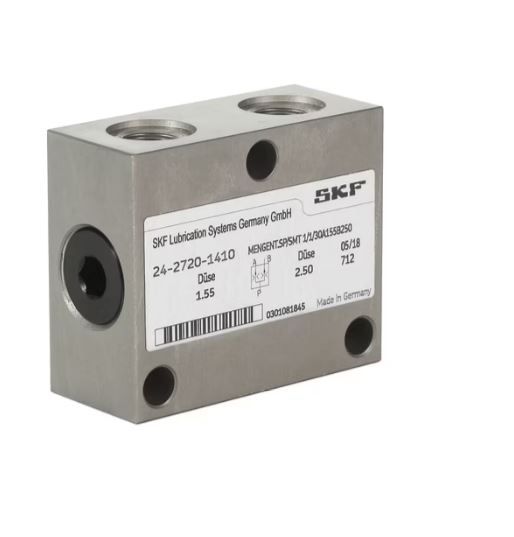

Mengenteiler der Baureihe SMT 1
Für Ölumlauf-Schmiersysteme
Der Mengenteiler SMT 1 teilt einen Eingangsvolumenstrom in zwei gleiche oder in einem bestimmten Verhältnis zueinander stehende Teilströme auf. Teilungsverhältnisse sind im Bereich von 1:1 bis 1:4 realisierbar. Da sich der Mengenteiler SMT 1 selbst reguliert, kann der Einfluss schwankender Gegendrücke auf die Teilungsgenauigkeit vernachlässigt werden. Der SMT 1 zeichnet sich insbesondere durch eine einfache, kompakte Bauweise aus, die eine Montage in der Nähe der Schmierstelle ermöglicht. Dank seiner korrosionsbeständigen Ausführung ist er auch in aggressiver Umgebung einsetzbar. Der Mengenteiler ist für ein breites Viskositätsspektrum einsetzbar: 50–1300 mm2/s.
Eigenschaften und Vorteile
- Kompakte Bauweise zur Montage in der Nähe der Schmierstelle
- Hohe Genauigkeit dank Selbstregelung
- Korrosionsbeständig
- Leichte Anpassung an unterschiedliche Volumenströme (durch Düsenwechsel)
- Preiswerte Überwachung über vorgeschalteten Druckschalter oder Volumenstromkontrolle möglich
Anwendungen
- Autoindustrie
- Papier- und Zellstoffindustrie
- Straßen- und Geländefahrzeuge
- Werkzeugmaschinen
- Metallherstellung
- Kraftwerke
| Funktion | Mengenteiler | |
| Schmierstoff | Mineralöle und synthetische Öle; Viskosität 50–1300 mm2/s | |
| Betriebstemperatur | 0 bis +100 °C | +32 bis 212 °F |
| Betriebsdruck | max. 100 bar | max. 1450 psi |
| Durchflussmenge | 0,5-6,0 l/min | 1,05–12,7 pts/min |
| Teilverhältnisse | 1:1; 1:1,5; 1:2; 1:2,5; 1:3; 1:3,5; 1:4 | |
| Verteilgenauigkeit | ≥ 95 % | |
| Werkstoff | Aluminium, eloxiert | |
| Abmessungen | 30 × 69 × 58 mm | 1,18 × 2,72 × 2,28 in |
| Abmessungen mit Vorschaltsieb | 87 × 69 × 108 mm | 3,43 × 2,72 × 4,25 in |
| Einbaulage | beliebig | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und erklärt sie. | |
| SP / SMT1 / 2 / 25A090 / B140 |
|
