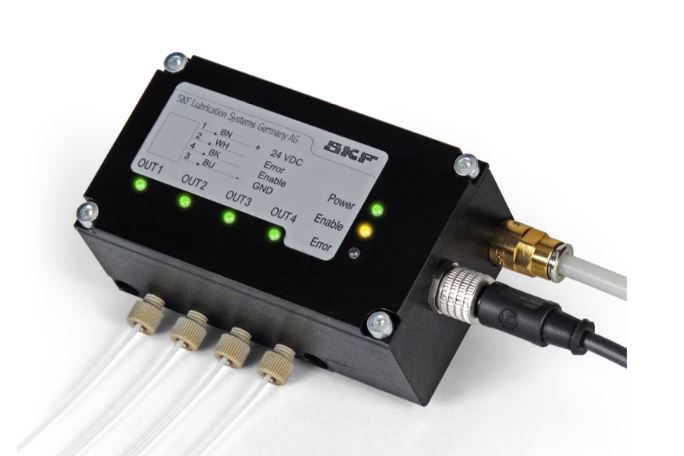

Mikrodosiersystem MDS
SKF MDS ist ein intelligentes Mikrodosiersystem für anspruchsvolle Anwendungsfälle. Die Kombination aus aufeinander abgestimmten Komponenten (Ventil, Mikro-Strömungswächter und Steuereinheit) erlauben die präzise Dosierung und Überwachung extrem kleiner Schmierstoffmengen.
Im Gegensatz zu herkömmlichen Schmiersystemen verwendet MDS für den Schmierstofftransport keine Druckluft. Dadurch ist das System besonders energieeffizient und bietet ein beträchtliches Einsparpotenzial im Vergleich mit konventionellen Systemen.
Eigenschaften und Vorteile
- Dauerschmierung ohne Druckluft
- Präzise Dosierung minimaler Ölmengen
- Zuverlässig – kontinuierliche Überwachung und Einstellung der Förderleistung
- Selbsteinstellend – Direktversorgung der Schmierstellen
- Ohne Druckluft
- Weniger Geräuschemissionen
- Minimale Schmierstoffmengen
Anwendungen
- Hochgeschwindigkeits-Spindeln > 2 Mio. n x dm
- Hochgeschwindigkeitslager
Bestellnummer | MDU1-AAAA-000 | |
Schmierstoff | Ölviskosität 20–500 mm²/s | |
Anzahl der Schmierstoffauslässe | 4, individuell einstellbar | |
Ölfördermenge pro Auslass | 0,5–5 mm³/min | 0,00003-0,0003 in³/min |
Betriebstemperatur | +10 bis 50 °C | +50 bis +122 °F |
Betriebsspannung | 24 V DC | |
Elektrischer Anschluss | M12x1 | |
Schutzart | IP67 | |
Abmessungen | 105 x 60 x 45 mm | 4,13 x 2,36 x 1,77 in |
Bestellnummer | MDR1-1000-000 | |
Schmierstoff | Ölviskosität 20–500 mm²/s | |
Fassungsvermögen | 1 Liter | |
Ansaugdruckerzeugung (Druckluft) | 4-8 bar | 58-116 psi |
Behälterdruck | 4 bar | 58 psi |
Betriebstemperatur | +10 bis 50 °C | +50 bis +122 °F |
Füllstandsüberwachung im Behälter | 24 V DC | |
Abmessungen | 110 x 192 x 393 mm | 4,3 x 7,56 x 15,5 in |
Teilenummer | Kurzzeichen |
MDU1-AAAA-000 | MDU Mikrodosiereinheit |
MDR1-1000-000 | Druckbeaufschlagter Schmierstoffbehälter MDR |
