Schmierstoffverteiler der Baureihe MC²-HP
Für Progressiv-Schmiersysteme

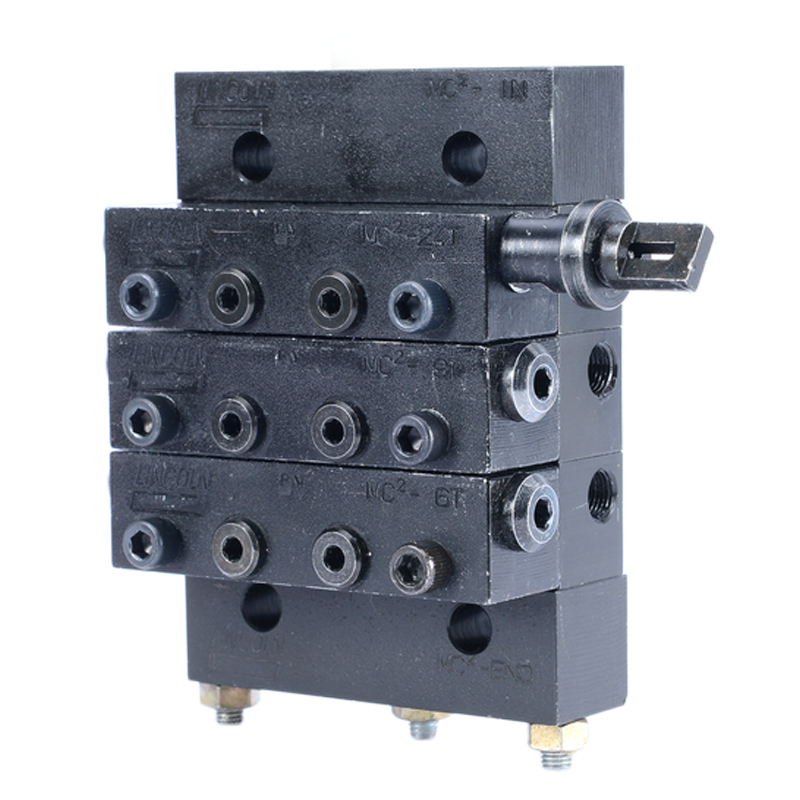

Verteiler vom Typ MC²-HP sind modular aufgebaut und bestehen aus einem Grundplatten- sowie einem Dosierscheibenteil. Das Grundplattenteil beinhaltet alle Ein- und Auslassanschlüsse. Es umfasst eine Einlass- und eine Endscheibe sowie drei bis acht Dosierscheiben, die mit Zugankern verbunden sind. Der Dosierscheibenteil enthält alle Alternativauslässe zur Installation von Funktionsanzeigern. Der Dosierscheibenteil umfasst drei bis acht Dosierscheiben (je nach Anzahl der erforderlichen Auslässe), die an der Grundplatte befestigt sind. Zwischen sämtlichen Teilen befinden sich FKM O-Ring-Dichtungen.
Es müssen mindestens drei Dosiersegmente vorhanden sein. An den Dosiersegmenten befinden sich entweder je ein oder zwei Auslässe. Bei jeder Verwendung einer einzelnen Dosierscheibe oder eines Crossporting-Verbinders muss der nicht genutzte Auslass verschlossen werden. Der Verteiler setzt sich aus mehreren separat zu bestellenden Komponenten zusammen, siehe Tabelle.
Eigenschaften und Vorteile
- Alternativauslässe für Überdruckanzeiger
- Für synthetische Schmierstoffe oder solche auf Mineralöl-Basis
- Optional: Dosierscheiben mit optischem Zyklenanzeiger
- Optional: Bypass-Dosierelement zum Hinzufügen oder Entfernen von Schmierstellen
Anwendungen
- Gasmotoren
- Kompressoren
- Anwendungen mit hohem Systemgegendruck
Funktion | Schmierstoffverteiler | |
Auslässe | 6-16 | |
Schmierstoff | Öl oder Fett der NLGI-Klassen 0 bis 2 Mineral- oder Synthetikschmierstoff | |
Dosiermenge pro Zyklus und Auslass | ||
min. | 0,098 cm³ | 0,006 in³ |
max. | 0,787 cm³ | 0,048 in³ |
Betriebsdruck max. | 510 bar | 7500 psi |
Werkstoff | ||
Gehäuse | Schwarz chromatierter Stahl | |
Dichtungen | FKM | |
Gewindeanschluss Einlass | 1/4 NPSF (F) | |
Gewindeanschlüsse Auslass | 1/8 NPSF (F) | |
Abmessungen | ||
min. | 129 × 86 × 48 mm | 5,09 × 3,38 × 1,87 in |
max. | 245 × 86 × 48 mm | 9,63 × 3,38 × 1,87 in |
Einbaulage | beliebig |
Bestellinformationen
Auslässe | Eingangsscheibe | Endscheibe | Zuganker | Dosierscheibe | Dosierventile | ||
Teilenummer | Menge | Teilenummer | Menge | Menge | |||
6 | 87955 | 87956 | 236640 | 3 | 87957 | 3 | 3 |
8 | 87955 | 87956 | 236641 | 3 | 87957 | 4 | 4 |
10 | 87955 | 87956 | 236642 | 3 | 87957 | 5 | 5 |
12 | 87955 | 87956 | 236644 | 3 | 87957 | 6 | 6 |
14 | 87955 | 87956 | 236645 | 3 | 87957 | 7 | 7 |
16 | 87955 | 87956 | 236646 | 3 | 87957 | 8 | 8 |
Hinweis: nicht genutzte Auslässe mit Verschlussstopfen 68645 (1/8 NPT) verschließen. Jede der Endscheiben 87956 umfasst 3 Zugankerbolzen.
Teilenummer Standard | Mit Zyklenanzeiger rechts | Kurzzeichen | Dosiermenge | |
cm3 | in3 | |||
876061 | • | 06S | 0.196 | 0,012 |
876091 | • | 09S | 0.295 | 0,018 |
876121 | 876123 | 12S | 0.393 | 0,024 |
876181 | 876183 | 18S | 0.590 | 0,036 |
876241 | 876243 | 24S | 0.787 | 0,048 |
Teilenummer Standard | Mit Zyklenanzeiger rechts | Kurzzeichen | Fördermenge | ||
cm3 | in3 | ||||
876062 | • | 06T | 0,098 | 0,006 | |
876092 | • | 09T | 0.147 | 0,009 | |
876122 | 876124 | 12T | 0.197 | 0,012 | |
876182 | 876184 | 18T | 0.295 | 0,018 | |
876242 | 876244 | 24T | 0.393 | 0,024 |
Zubehör
Teilenummer | Kurzzeichen |
68645 | Verschlussstopfen |
87905 | Set für Single-Auslass und Crossporting |
Teilenummer | Typ | Farbe | Druckwerte | |
bar | psi | |||
87895 | Stift 2) | Gelb | 110 | 1450 |
87896 | Stift 2) | Rot | 120 | 1750 |
87897 | Stift 2) | Orange | 140 | 2050 |
87885 | rückstellend 3) | Grün | 70 | 1000 |
87886 | rückstellend 3) | Gelb | 100 | 1500 |
87887 | rückstellend 3) | Rot | 140 | 2000 |
87888 | rückstellend 3) | Orange | 170 | 2500 |
87889 | rückstellend 3) | Blau | 205 | 3000 |
