Schmierstoffverteiler der Baureihe UV

Für Progressiv-Schmiersysteme

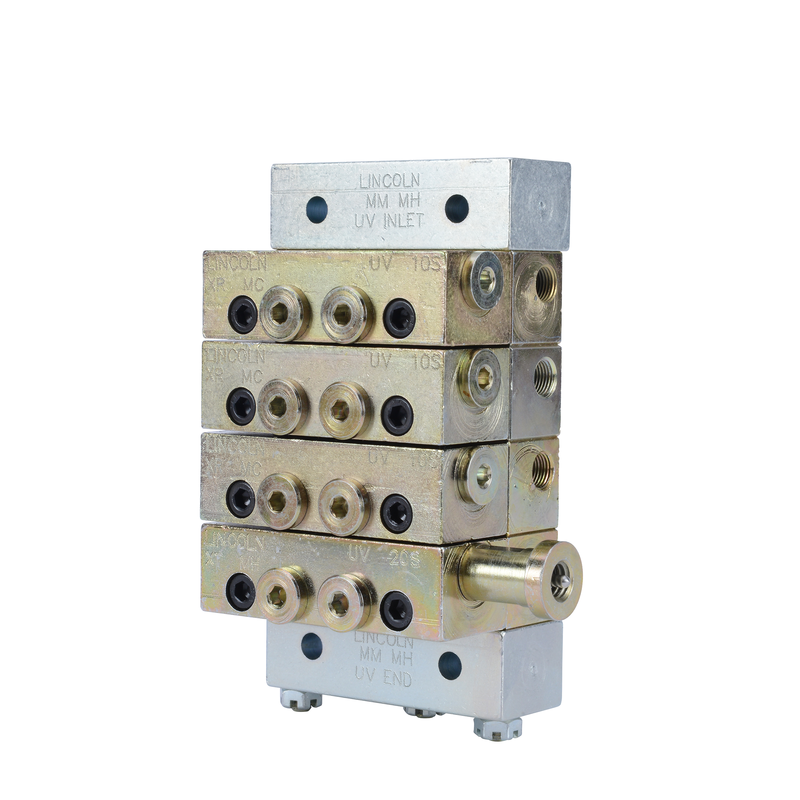

Progressivverteiler der Baureihe UV sind modular aufgebaut und bestehen aus einer modularen Grundplatte sowie darauf aufgebauten Dosiersegmenten. Die Grundplatte umfasst ein Eingangs- und ein Endsegment sowie drei bis acht Mittelsegmente, die mit Zugankern verbunden werden. Der Aufbau umfasst drei bis acht Dosiersegmente (je nach Anzahl der erforderlichen Auslässe), die auf der Grundplatte montiert werden. Die Segmente sind gegeneinander mit FKM O-Ringen abgedichtet.

Es müssen mindestens drei Dosiersegmente vorhanden sein. Jedes Dosiersegment besitzt entweder einen oder zwei Auslässe. Bei Verwendung eines Dosiersegments mit einem Auslass oder einer Brücke muss der jeweils nicht genutzte Auslass verschlossen werden. Die Komponenten des Schmierstoffverteilers müssen einzeln bestellt werden.

Eigenschaften und Vorteile

  • Alternativauslässe für Überdruckanzeiger
  • Optional: Dosierscheiben mit optischem Zyklenanzeiger
  • Optionales Blindelement zur Reduzierung der Auslässe bei vorhandener Grundplatte

Anwendungen

  • Industrielle Anlagen
  • Umformmaschinen
  • Fördertechnik
TECHNISCHE DATEN
Funktion Schmierstoffverteiler in Segmentbauweise
Auslässe 6-16
Schmierstoff Öl oder Fett der NLGI-Klassen 0 bis 2
Dosiermenge pro Zyklus und Auslass
min. 0.082 cm³ 0,005 in³
max. 1.311 cm³ 0,08 in³
Betriebsdruck max. 240 bar 3500 psi
Werkstoff
Gehäuse verzinkter Stahl
Dichtungen FKM
Anschlussgewinde Einlass 1/4 NPSF (F)
Anschlussgewinde Auslass 1/8 NPSF (F)
Abmessungen
min. 115 × 76 × 57 mm 4,52 × 3 × 2,25 in
max. 232 × 76 × 57 mm 9,13 × 3 × 2,25 in
Einbaulage beliebig
TECHNISCHE DATEN FÜR GRUNDPLATTE UV UND ZUGANKER 1)
Auslässe Eingangssegment Endsegment Zuganker 1) Mittelsegment Dosiersegmente
  Teilenummer Teilenummer Menge Menge
6 87918 87920 250290 87919 3 3
8 87918 87920 250291 87919 4 4
10 87918 87920 250292 87919 5 5
12 87918 87920 250293 87919 6 6
14 87918 87920 250294 87919 7 7
16 87918 87920 250295 87919 8 8
DOSIERSEGMENTE S MIT AUSLASS AUF EINER SEITE 2)
Teilenummer Standard Zyklenanzeiger rechts Kurzzeichen Fördermenge pro Auslass
  cm3 in3
882051 - 05S 0.164 0,010
882051 - 10S 0.328 0,020
882051 - 15S 0.492 0,030
882201 882203 20S 0.656 0,040
882251 882253 25S 0.820 0,050
882301 882203 30S 0.983 0,060
882351 882253 35S 1.147 0,070
882401 882403 40S 1.311 0,080
DOSIERVENTILE DOPPELAUSLASS T 2)
Teilenummer Standard Rechte Seite Zyklenanzeiger Kurzzeichen Fördermenge pro Auslass
  cm3 in3
882052 - 05T 0.082 0,005
882052 - 10T 0.164 0,010
882052 - 15T 0.246 0,015
882202 882204 20T 0.328 0,020
882252 882254 25T 0.410 0,025
882302 882204 30T 0.492 0,030
882352 882254 35T 0.574 0,035
882402 882404 40T 0.656 0,040
