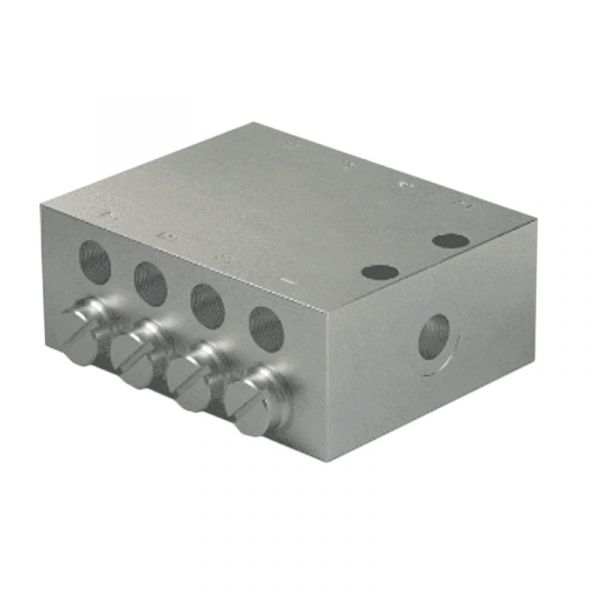

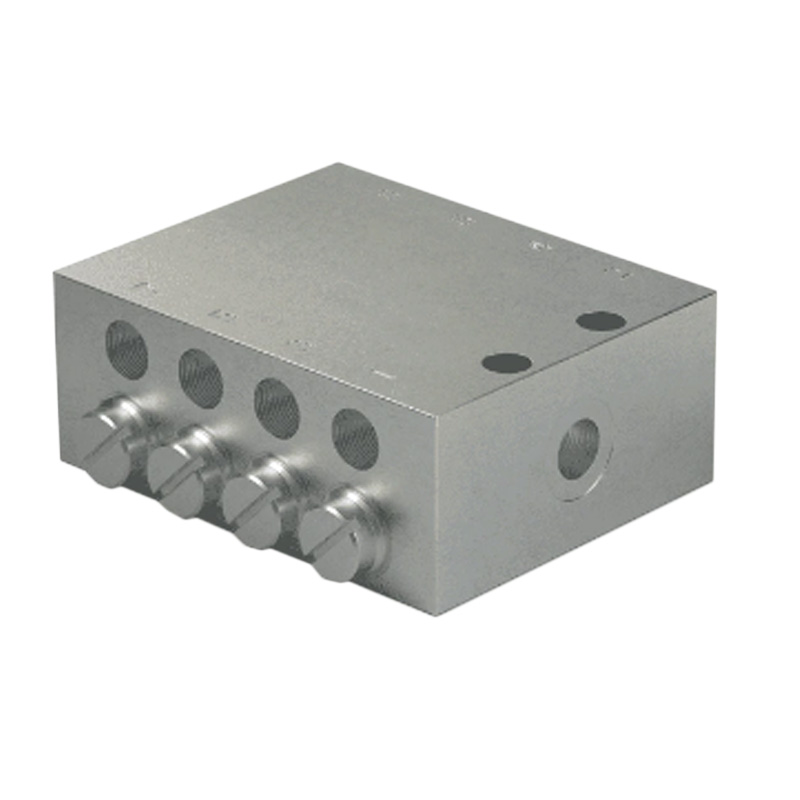

Schmierstoffverteiler der Baureihe VPB
Für Progressiv-Schmiersysteme
VPB Verteiler sind kompakte Progressivverteiler in Blockbauweise. Erhältlich mit Anzeigestift für die visuelle Systemüberwachung sowie mit Kolbendetektor für elektrische Systemüberwachung.
Eigenschaften und Vorteile
- Robust und kostengünstig
- Erhältlich mit metrischen oder Zollanschlüssen
- Optional: optische oder elektrische Überwachung
- Internes Verbinden von Auslässen (Crossporting) möglich, Verwendung von Standard-Verschraubungen
- Werkstoffe: Stahl, verzinkt oder Edelstahl
Anwendungen
- Umformmaschinen
- Fahrzeuge
- Automobilindustrie
- Verpackungsmaschinen
- Druckindustrie
- Landwirtschaftliche Maschinen
- Baubranche und Bergbau
| Funktion | Schmierstoffverteiler | |
| Auslässe | 6-20 | |
| Schmierstoff | Fett bis NLGI 2, Öl mit einer Viskosität von min. 12 mm²/s | |
| Fördermenge pro Auslass | 0,2 cm³/Hub | 0,01 in³/Hub |
| Betriebstemperatur | -25 bis +110 °C | -13 bis +230 °F |
| Betriebsdruck max. | ||
| Öl | 200 bar | 2900 psi |
| Fett | 300 bar | 4350 psi |
| Werkstoff | Edelstahl, verzinnt/Nitril | |
| Gewindeanschlüsse Einlass / Auslass | ||
| VPBM | M 10 × 1 | |
| VPBG | G 1/8 | |
| Abmessungen | ||
| min. | 60 × 60 × 30 mm | 2,36 × 2,36 × 1,18 in |
| max. | 165 × 60 × 30 mm | 6,48 × 2,36 × 1,18 in |
| Einbaulage in Maschinen | ||
| ohne Vibration | beliebig | |
| mit Vibration | die Kolben sollten im 90°-Winkel zur Bewegungsrichtung der Maschine ausgerichtet sein | |
| Das Produkt kann mit einem Einstellungscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| VPB M / 10 16/ P3-9L /00 A1-3V-6V -8V |
|
| Einzelheiten finden Sie im Produktkatalog. | |
| Teilenummer | Gewinde | Für Rohr ∅ [mm] |
| 406–423 | M10×1 | 6 |
| 441–008–511 | M10×1 | 8 |
| 410–443 | M10×1 | 10 |
| 406-403W | G1/8 | 6 |
| 408-423W | G1/8 | 8 |
| 410-443W | G1/8 | 10 |
| Teilenummer | Gewinde | Für Rohr ∅ [mm] |
| 404–403 | M10×1 | 6 |
| 406–403 | M10×1 | 8 |
| 441–008–511 | M10×1 | 10 |
| 451-006-518-VS | M10×1 Steckverschraubung | 6 |
| 406-403W | G1/8 | 6 |
| 408-423W | G1/8 | 8 |
| 410-443W | G1/8 | 10 |
| 451-006-518W VS | G1/8 Steckverschraubung | 6 |
| 466–431–001 | M10 × 1 Verschlussstopfen | – |
| 466–419–001 | G1/8 Verschlussstopfen | – |
| Teilenummer | Gewinde |
| 466–431–001 | M10x1 |
| 466–419–001 | G 1/8 |
| Teilenummer | Beschreibung |
| 24-0159-6023 | Universal-Kolbendetektor, Edelstahl |
| 24-0159-6028 | Bipolarer Kolbendetektor, Edelstahl |
| Teilenummer | Beschreibung | Anschlusstyp | Gewinde |
| VPBM-C2 | Anschluss | 2 Auslässe | M 10x1 |
| VPBM-C3 | Anschluss | 3 Auslässe | M 10x1 |
| VPBM-C4 | Anschluss | 4 Auslässe | M 10x1 |
| VPBG-C2 | Anschluss | 2 Auslässe | G 1/8 |
| VPBG-C3 | Anschluss | 3 Auslässe | G 1/8 |
| VPBG-C4 | Anschluss | 4 Auslässe | G 1/8 |
| Teilenummer | Beschreibung | Anschluss ∅ | Gewinde |
| VPKG-RV | Schraube | 6 mm | R 1/8 |
| VPKM-RV-S4 | Schraube | 6 mm | M 10x1 |
| VPKG-RV4-VS | Steckanschlusstyp | 4 mm | R 1/8 |
| VPKG-RV-VS | Steckanschlusstyp | 6 mm | G 1/8 |
| VPKM-RV-VS | Steckanschlusstyp | 6 mm | M 10x1 |
| 226-10337-3 | Steckanschlusstyp | 6 mm | M 10x1 |
