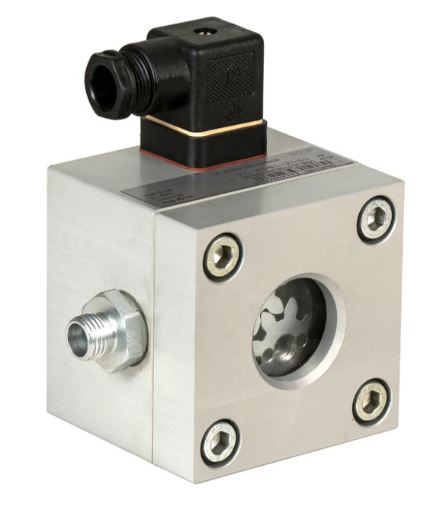

Die robuste Bauweise der Produktreihe SFZ ist gut für die Durchflussüberwachung unter rauen Umgebungsbedingungen geeignet. Ihr Zahnrad-Messprinzip basiert auf der Mengenbegrenzertechnik.
Eigenschaften und Vorteile
- Drei Ausführungen mit Messbereichen zwischen 0 und 180 l/min (0 bis 380 pts/min)
- Robustes Aluminiumgehäuse
- Schauglas für die optische Überwachung
- Zahnrad-Durchflusskontrolle
Anwendungen
- Ölumlaufschmiersysteme
- Papier- und Zellstoffindustrie
- Metallindustrie
- Bergbau
- Erzaufbereitung
- Zement
- Karosseriepressen
| Funktionsprinzip | Zahnradkontrolle | |
| Schmierstoff | Mineral- und Synthetiköle Viskosität 20–600 mm2/s | |
| Betriebstemperatur | 0 bis +70 °C | +32 bis 158 °F |
| Betriebsdruck | 6–50 bar | 87–725 psi |
| Durchflussmenge | ||
| SFZ 9E30/1 | 6-30 l/min | 12,7-63,4 pts/min |
| SFZ 9E100/1 | 25-132 l/min | 52,8-279 pts/min |
| SFZ 9E180/3 | 25–180 l/min | 52,8–380 pts/min |
| Elektrischer Anschluss | Hall-Sensor | |
| Betriebsspannung | 24 VDC ±10 %; 20 mA | |
| Material | Al, Cu, Mg, Pb | |
| Schutzart | IP 65 | |
| Abmessungen | min. 80 × 80 × 75 mm max. 190 × 180 × 150 mm | min. 3.1 × 3.1 × 3.0 in max. 190 × 180 × 150 in |
| Einbaulage | beliebig | |
| Teilenummer | Kurzzeichen | Überwachung | Anschluss | Durchflussmenge | |
| l/min | pts/min | ||||
| 24-2581-2155 | SFZ 9E30/1 | elektrisch | G 3/4 | 6-30 | 12,7-63,4 |
| 24-2581-2156 | SFZ 9E100/1 | elektrisch | G 1 1/4 | 25-132 | 52,8-279 |
| 24-2581-2550 | SFZ 9E180/3 | elektrisch | G 1 1/4 | max. 180 | max. 380 |
