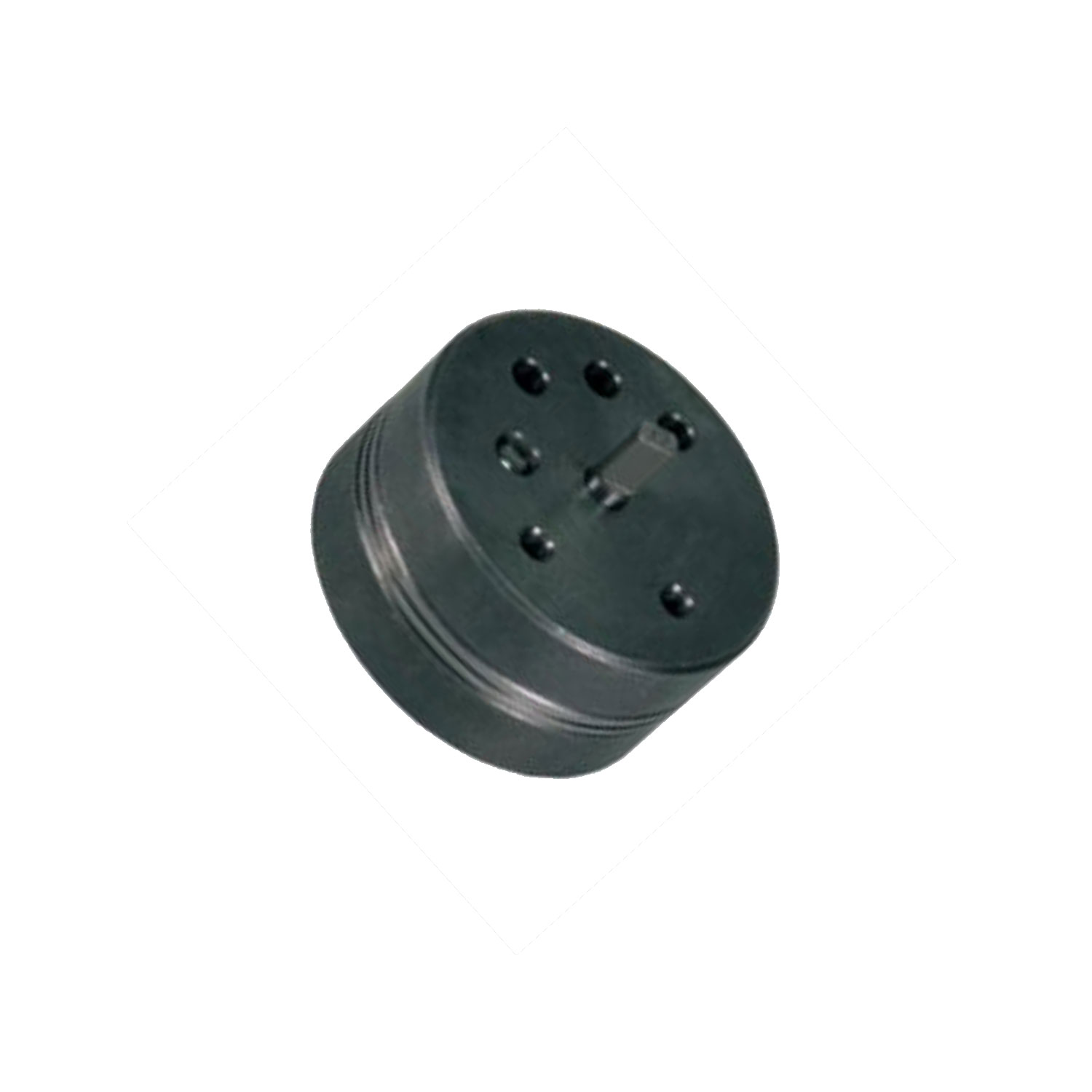

SKF / Vogel Zahnradpumpen
Für Ölumlauf-Schmiersysteme
ZP-Zahnradpumpen sind mit Rechtslauf (ZP12-2; ZP1) oder Linkslauf (ZP1-S1) bei gleichbleibender Förderrichtung erhältlich. Die angegebenen Fördermengen gelten bei einer Betriebsviskosität von 140 mm2/s und einem Gegendruck von 5 bar (72 psi). Direktantrieb ist möglich.
ZM Pumpen sind ZP Pumpen mit Elektromotorantrieb.
Eigenschaften und Vorteile
- Für Dauerbetrieb vorgesehen
- Großes Viskositätsspektrum
- Kompakte, robuste und zuverlässige Konstruktion
- Niedriges Geräuschniveau
- Integriertes Druckbegrenzungs- und Entlastungsventil
Anwendungen
- Werkzeugmaschinen
- Allgemeine Industriemaschinen
- Druckindustrie
- Metallumformung
| Funktionsprinzip | Zahnradpumpe | |
| Schmierstoff | Mineralische und synthetische Ölschmierstoffe | |
| Betriebsviskosität | 20–1000 mm2/s | |
| Durchflussmenge | ||
| ZP12-2 | 1,2 l/min | 2,5 pts/min |
| ZP1; ZP1-S1 | 2,5 l/min | 5,3 pts/min |
| Betriebstemperatur | +10 bis 80 °C | +50 bis 175 °F |
| Betriebsdruck | ||
| ZP12-2 | max. 25 bar | 363 psi |
| ZP1; ZP1-S1 | max. 20 bar | 290 psi |
| Saughöhe1) | ||
| ZP12-2 | 500 mm | 19,7 in |
| ZP1; ZP1-S1 | 1000 mm | 39,4 Zoll |
| Antriebsrichtung2) | ||
| ZP12-2 | rechts | |
| ZP1; ZP1-S1 | links | |
| Sauganschluss | G1/4 | |
| Druckanschluss | G1/4 | |
| Abmessungen | min. 60 × 60 × 85 mm max. 70 × 70 × 82 mm | min. 2,36 × 2,36 × 3,35 in max. 2,76 × 2,76 × 3,23 |
| Optionen | mit Wellenstumpf, mit Klauenkupplung, Pumpen mit Drehrichtung rechts oder links | |
| Teilenummer | Fördermenge 1) | Gegendruck | Saughöhe 1) | Drehrichtung 2) | |||
| l/min | pts/min | bar | psi | mm | in. | ||
| ZP12-2 3) | 1,2 | 2,5 | 25 | 363 | 500 | 19,7 | rechts |
| ZP1 3) | 2,5 | 5,3 | 20 | 290 | 1000 | 39,4 | rechts |
| ZP1-S1 3) | 2,5 | 5,3 | 20 | 290 | 1000 | 39,4 | links |
