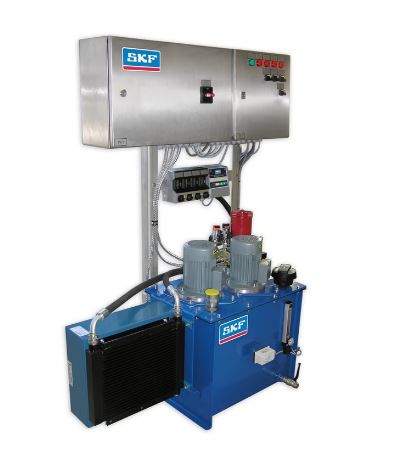

Ein komplettes kleines Ölumlaufschmiersystem
Die kompakten SM Druckölstationen sind mit Behältern mit einem Fassungsvermögen von 30, 100 oder 200 l erhältlich. Die Behälter bestehen aus lackiertem Stahl oder Edelstahl. Diese Geräte können eine oder zwei kleine Maschinen mit einer Gesamtdurchflussmenge von maximal 20 l Öl pro Minute versorgen. Der Systemdruck wird mit einem frequenzgeregelten Antrieb (FU) oder einem traditionellen Druckregelventil eingestellt. Eine Behälterheizung sorgt für die richtige Ölviskosität beim Anfahren. Ein optionaler Wasser- oder Luftkühler stellt die Öltemperatur auf das gewünschte Niveau ein. Der Filtereinsatz kann mit Hilfe des integrierten Bypassventils im laufenden Betrieb getauscht werden. Die Systeme sind wahlweise mit einer einfachen Relaissteuerung (ST-RCU) oder einer komfortablen elektronischen Steuereinheit (ST-2240-CIRC) lieferbar.
Eigenschaften und Vorteile
- Energiesparende, kompakte Druckölstation mit ein bis zwei Pumpen
- Einfache Bedienung, Befestigung und Montage
- Effizienter Luftkühler, auch als Sondervariante ohne Kühler erhältlich
- Kompaktes Netzteil mit Frequenzumrichtern (FU), auch ohne Netzteil erhältlich
- Kompaktes elektronische Steuergerät, auch ohne Steuerung erhältlich
Anwendungen
Das Aggregat kann eine oder zwei kleine Maschinen mit einer Gesamtmenge von bis zu 7 l/min versorgen.
- Industrieventilatoren, Zahnkränze, Refiner, Zellstoffreinigungsanlagen, Getriebe, Motoren
- Pressen, Walzen, Pumpen, Häcksler
| Funktionsprinzip | elektrisch angetriebenes Zahnring-Pumpenaggregat | |
| Schmierstoff | Schmier- und Hydrauliköle | |
| Betriebsviskosität | 30–1000 mm2/s | |
| Durchflussmenge | 2-7 l/min | 4,2-14,8 pts/min |
| Anzahl der Schmierstoffauslässe1) | 1-10 | |
| Umgebungstemperatur | +10 bis 40 °C | +50 bis 104 °F |
| Öltemperatur | +10 bis 70 °C | +50 bis +158 °F |
| Betriebsdruck | max. 10 bar | max. 145 psi |
| Behälter | 30, 100 oder 200 l | 8, 26 oder 53 gal |
| Behälterwerkstoff | Stahl, lackiert | |
| Thermostatgesteuerte Behälterheizung | 20 bis 50 °C in 6 h | 68 bis 122 °F in 6 h |
| Ölfilterfeinheit | 5 µm | |
| Betriebsspannung | 400 V AC/50 Hz | |
| Druckanschluss | G 1/2, G 1, G 1 1/4 bzw. NPT 1/2", 1", 1 1/4" | |
| Schutzart | IP 54 | |
| Abmessungen | 1200 × 550 × 840 mm | 47.25 × 21.65 × 33 in |
| Einbaulage | Vertikal | |
| Bestellnummer | Bezeichnung1) | Anzahl der Pumpen | Anzahl der Filter | Kühler | Steuergerät |
| 13141098 | SM-30-1P-1F-PNTST-XX | 1 | 1 | – | Relaissteuerung mit Stromversorgung |
| 13141099 | SM-30-1P-1F-PNTST-WAC | 1 | 1 | Wasser | Relaissteuerung mit Stromversorgung |
| 13141100 | SM-30-1P-1F-PNTST-AIC | 1 | 1 | Luft | Relaissteuerung mit Stromversorgung |
| 13143400 | SM-100-1P-1F-PNTST-XX | 1 | 1 | – | ST-2240 |
| 13143410 | SM-100-2P-1F-PNTST-XX | 2 | 1 | – | ST-2240 |
| 13143450 | SM-100-1P-1F-PNTST-WAC | 1 | 1 | Wasser | ST-2240 |
| 13143420 | SM-100-1P-1F-PNTST-AIC | 1 | 1 | Luft | ST-2240 |
| 13143460 | SM-100-2P-1F-PNTST-WAC | 2 | 1 | Wasser | ST-2240 |
| 13143430 | SM-100-2P-1F-PNTST-AIC | 2 | 1 | Luft | ST-2240 |
| 13143461 | SM-100-1P-2F-SS-XX | 1 | 2 | – | ST-2240 |
| 13143462 | SM-100-2P-2F-SS-XX | 2 | 2 | – | ST-2240 |
| 13143463 | SM-100-1P-2F-SS-WAC | 1 | 2 | Wasser | ST-2240 |
| 13143464 | SM-100-1P-2F-SS-AIC | 1 | 2 | Luft | ST-2240 |
| 13143465 | SM-100-2P-2F-SS-WAC | 2 | 2 | Wasser | ST-2240 |
| 13143466 | SM-100-2P-2F-SS-AIC | 2 | 2 | Luft | ST-2240 |
| 13143470 | SM-200-1P-2F-SS-xx | 1 | 2 | – | ST-2240 |
| 13143471 | SM-200-2P-2F-SS-xx | 2 | 2 | – | ST-2240 |
| 13143472 | SM-200-1P-2F-SS-WAC | 1 | 2 | Wasser | ST-2240 |
| 13143473 | SM-200-1P-2F-SS-AIC | 1 | 2 | Luft | ST-2240 |
| 13143474 | SM-200-2P-2F-SS-WAC | 2 | 2 | Wasser | ST-2240 |
| 13143475 | SM-200-2P-2F-SS-AIC | 2 | 2 | Luft | ST-2240 |
