Vorschmierverteiler der Baureihe 321
Für Einleitungs-Schmiersysteme
Schmierstoffverteiler der Baureihe 321 wurden für den Einsatz in Einleitungs-Zentralschmiersystemen für Öl und Fließfett entwickelt. Diese Verteiler sind für den Einbau direkt an einer Schmierstelle vorgesehen. Dadurch entfällt die Schmierstellenleitung. Dies kann bei Platzmangel von Vorteil sein. Sie haben die Wahl zwischen sechs bedarfsgerechten Typen.
Eigenschaften und Vorteile
- Speziell entwickelter Vorschmierverteiler zum Anschluss an Einzelschmierstellen
- Zum Direktanschluss an die Hauptleitung
- Keine separaten Schmierleitungen und Verschraubungen erforderlich
- Einschraub-Schmierstoffverteiler: Überwachung durch einen Druckschalter in der Hauptleitung. Geeignet für Leitungsdurchmesser von 4 mm (Öl) und 6 mm (Fließfett).
Anwendungen
- Werkzeugmaschinen
- Druckmaschinen
- Verpackungsindustrie
- Textilindustrie
Funktion | Vorschmierverteiler 1) | |
Auslässe | 1 | |
Schmierstoff | mineralisches und synthetisches Öl, 20–2000 mm2/s Fließfett nach NLGI 000, 00, 0 | |
Dosiermenge pro Zyklus und Auslass | ||
Modell G, G4, T, W, Modular | 0,01-0,10 cm³ | 0.0006-0.006 in³ |
Modell G7 | 0,01-0,l3 cm³ | 0,0006–0,018 in³ |
Betriebstemperatur | 0 bis +80 °C | +32 bis 176 °F |
Betriebsdruck | min. 12 bar max. 45 bar | 174 psi 653 psi |
Entlastungsdruck | max. 3 bar | 43.5 psi |
Werkstoffe | Stahl (verzinkt, Cr6-frei) oder Messing, NBR G7 FKM (FPM) | |
Hauptleitungsanschluss | verschiedene Armaturen für Rohr ø 6 bis 10 mm bzw. 0,236 bis 0,393 in oder Verschlussschraube für Gewinde M10×1 | |
Auslassanschluss | Rohr ø 4 und 6 mm; 0,157 bis 0,236 in – gerade Doppelkegelringverschraubung – lötlose Rohrverbindung (DIN 3862) | |
Abmessungen | ||

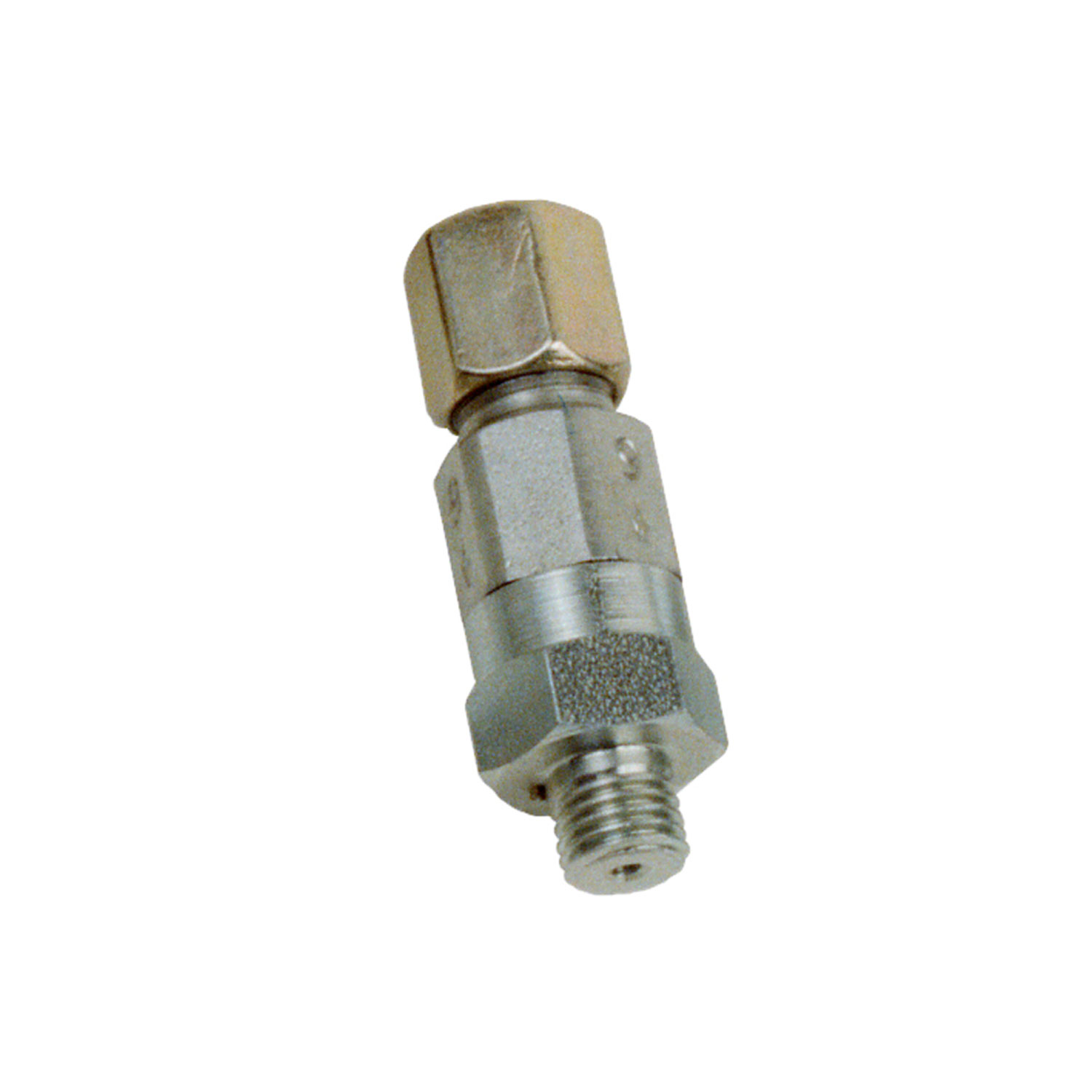

321 G | Länge: 50 mm ø: 16,2 mm Schlüsselweite: 14 mm | 1,968 in 0,638 in |
321 W | Länge: 46 mm Weite: 26 mm ø: 11,5 mm Schlüsselweite 10 mm | 1,811 in 1,023 in 0,453 in |
321 G4 | Länge: 40,5 mm ø: 19,6 mm Schlüsselweite 17 mm | 1,594 in 0,771 in |
321 T | Länge: 43 mm Weite: 61 mm ø: 16,2 mm Schlüsselweite 14 mm | 1,692 in 2,401 in 0,638 in |
321 Modul | ø: 30 mm Höhe oder Dicke: 11 mm | 1,181 in 0,433 in |
321 G7 klein | Länge: 30 mm ø: 10,3 mm | 1,181 in 0,405 in |
321 G7 groß | Länge: 50 mm ø: 13,5 mm | 1,968 in 0,531 in |
Einbaulage | beliebig |
Teilenummern | Dosiermenge | Rohrgewinde der Schmierstellenleitung | |||
321 G | 321 T | 321 W | cm3 | in3 | |
321-401G1 | – | – | 0,01 | 0,0006 | M8×1, kegelig |
321-401G2 | 321-401T2 | 321-401W2 | 0,01 | 0,0006 | M10×1, kegelig |
321-401G3 | – | – | 0,01 | 0,0006 | R1/8, kegelig |
321-403G1 | 321-403T1 | 321-403W1 | 0,03 | 0,0018 | M8×1, kegelig |
321-403G2 | 321-403T2 | 321-403W2 | 0,03 | 0,0018 | M10×1, kegelig |
321-403G3 | 321-403T3 | 321-403W3 | 0,03 | 0,0018 | R1/8, kegelig |
321-406G1 | 321-406T1 | 321-406W1 | 0,06 | 0,0036 | M8×1, kegelig |
321-406G2 | – | 321-406W2 | 0,06 | 0,0036 | M10×1, kegelig |
321-406G3 | 321-406T3 | 321-406W3 | 0,06 | 0,0036 | R1/8, kegelig |
321-410G1 | 321-410T1 | 321-410W1 | 0,10 | 0,0061 | M8×1, kegelig |
321-410G2 | 321-410T2 | 321-410W2 | 0,10 | 0,0061 | M10×1, kegelig |
321-410G3 | 321-410T3 | 321-410W3 | 0,10 | 0,0061 | R1/8, kegelig |
Teilenummern | Fördermenge | Rohrgewinde der Schmierstellenleitung | |||
321 G | 321 T | 321 W | cm3 | in3 | |
321-601G1 | – | – | 0,01 | 0,0006 | M8×1, kegelig |
321-601G2 | – | 321-601W2 | 0,01 | 0,0006 | M10×1, kegelig |
– | – | 321-601W3 | 0,01 | 0,0006 | R1/8, kegelig |
321-603G1 | 321-603T1 | 321-603W1 | 0,03 | 0,0018 | M8×1, kegelig |
321-603G2 | 321-603T2 | 321-603W2 | 0,03 | 0,0018 | M10×1, kegelig |
321-603G3 | 321-603T3 | 321-603W3 | 0,03 | 0,0018 | R1/8, kegelig |
321-606G1 | – | 321-606W1 | 0,06 | 0,0036 | M8×1, kegelig |
321-606G2 | 321-606T2 | 321-606W2 | 0,06 | 0,0036 | M10×1, kegelig |
321-606G3 | 321-606T3 | 321-606W3 | 0,06 | 0,0036 | R1/8, kegelig |
321-610G1 | 321-610T1 | 321-610W1 | 0,10 | 0,0061 | M8×1, kegelig |
321-610G2 | 321-610T2 | 321-610W2 | 0,10 | 0,0061 | M10×1, kegelig |
321-610G3 | 321-610T3 | 321-610W3 | 0,10 | 0,0061 | R1/8, kegelig |
Teilenummern | Dosiermenge | ||||
321 G4 | 321 Modul | 321 G7 klein | 321 G7 groß | cm3 | in3 |
– | 321-101 | 321-401G7 | – | 0,01 | 0,0006 |
321-403G4 | 321-103 | 321-403G7 | – | 0,03 | 0,0018 |
– | – | 321-403G7-S8 | – | 0,03 | 0,0018 |
321-406G4 | – | 321-406G7 | – | 0,06 | 0,0036 |
– | – | 321-406G7-S8 | – | 0,06 | 0,0036 |
321-410G4 | – | 321-410G7 | 321-610G7 | 0,03 | 0,0018 |
– | – | 321-410G7-S8 | – | 0,03 | 0,0018 |
– | – | – | 321-616G7 | 0,16 | 0,0098 |
– | – | – | 321-620G7 | 0,20 | 0,0122 |
– | – | – | 321-630G7 | 0,30 | 0,0180 |
