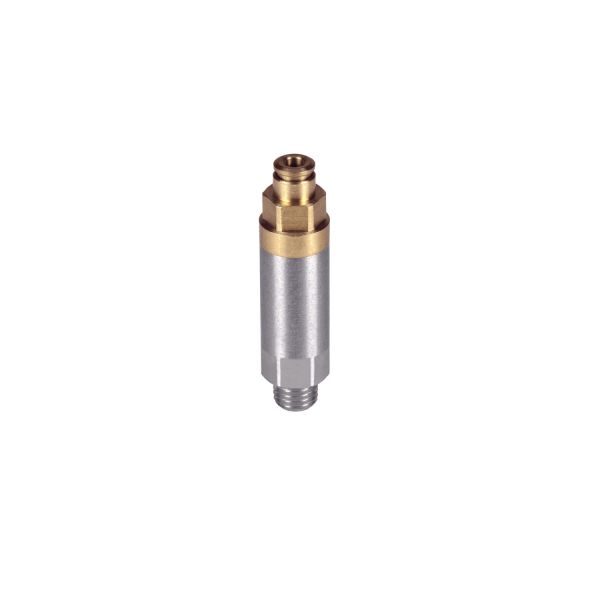

Vorschmierverteiler der Baureihe 341
Für Einleitungs-Schmiersysteme
Die einstelligen Vorschmierverteiler der Baureihe 341 sind für die Installation auf Verteilerleisten ausgelegt und eignen sich für Einleitungs-Zentralschmiersysteme mit Öl oder Fließfett. In Verbindung mit Verteilerleisten mit ein bis sechs Anschlüssen bieten diese Schmierstoffverteiler vielfältige Möglichkeiten bei der Auslegung von Schmiersystemen. Auf die Produktreihe 341 zugeschnittene Verteilerleisten sind in Aluminium und Edelstahl erhältlich.
Eigenschaften und Vorteile
- Geeignet für Verteilerleisten mit ein bis sechs Anschlüssen (je nach Anzahl der Schmierstellen)
- Flexible Einsatzmöglichkeiten für Systeme mit einzelnen, weit voneinander entfernt liegenden, Schmierstellen oder auch für Schmierstoffverteiler mit bis zu sechs Anschlüssen
- Auswahl von Steckverbindern oder Rohrverschraubungen zum Anschluss der Schmierstellenleitungen über den Bestellcode
- Separat auswählbare Verteilerleistenmodelle aus unterschiedlichen Materialien mit unterschiedlichen Gewindegrößen für den Hauptleitungsanschluss
- Aktuelle Dosiernippel über 0,03 cm3 sind austauschbar, so dass sich unterschiedliche Dosiermengen realisieren lassen.
Anwendungen
- Werkzeugmaschinen
- Druckmaschinen
- Verpackungsindustrie
- Textilindustrie
| Funktion | Vorschmierverteiler 1) | |
| Auslässe | 1 | |
| Dosiermenge | ||
| Öl | 0,01-0,16 cm³ | 0.0006-0.0097 in³ |
| Fließfett | 0,03-0,10 cm³ | 0.0018-0.0061 in³ |
| Schmierstoff | Mineral- und Synthetik-Öl, 20–2000 mm²/s, 0.031 bis 3.100 in²/s Fließfett NLGI 000, 00 | |
| Betriebstemperatur | 0 bis +80 °C | +32 bis 176 °F |
| Betriebsdruck | min. 6 bar max. 80 bar | min. 87 psi max. 1160 psi |
| Entlastungsdruck | max. 3 bar | max. 43.5 psi |
| Werkstoff | Aluminium, Stahl (verzinkt, Cr6-frei), Edelstahl, vernickeltes Messing, Messing, Kupfer, FKM (FPM)/NBR | |
| Hauptleitungsanschluss | ||
| Rohr | ø 6–10 mm | 0.236 oder 0.393 in |
| lötflose Rohrverbindung für Gewinde | G 1/8; G 1/4 M10×1 oder M14×1,5 | |
| Auslassanschluss | ||
| Rohr | ø 2,5 und 4 mm | ø 0.098 und 0.16 in |
| mit SKF Steckverbinder | Dosiernippel (VS) | |
| für lötlose Rohrverbindungen | Dosiernippel (00) | |
| Abmessungen | min. 43,5 × 12 mm max. 53 × 12 mm | 1.713 × 0.472 in 2.086 × 0.472 in |
| Einbauposition | beliebig | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| 341-200-10000-00 |
|
