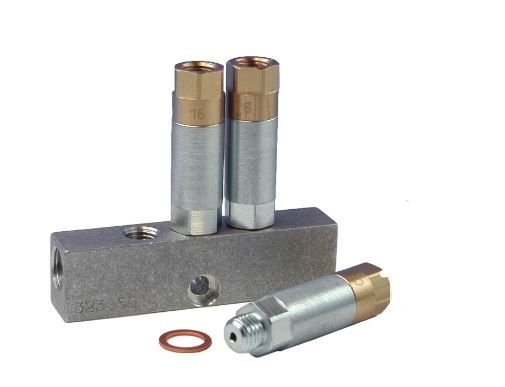

Die einstelligen Vorschmierverteiler der Baureihe 341 sind für die Installation auf Verteilerleisten ausgelegt und eignen sich für Einleitungs-Zentralschmiersysteme mit Öl oder Fließfett. In Verbindung mit Verteilerleisten mit ein bis sechs Anschlüssen bieten diese Schmierstoffverteiler vielfältige Möglichkeiten bei der Auslegung von Schmiersystemen. Auf die Produktreihe 341 zugeschnittene Verteilerleisten sind in Aluminium und Edelstahl erhältlich.
Eigenschaften und Vorteile
- Geeignet für Verteilerleisten mit ein bis sechs Anschlüssen (je nach Anzahl der Schmierstellen)
- Flexible Einsatzmöglichkeiten für Systeme mit einzelnen, weit voneinander entfernt liegenden, Schmierstellen oder auch für Schmierstoffverteiler mit bis zu sechs Anschlüssen
- Auswahl von Steckverbindern oder Rohrverschraubungen zum Anschluss der Schmierstellenleitungen über den Bestellcode
- Separat auswählbare Verteilerleistenmodelle aus unterschiedlichen Materialien mit unterschiedlichen Gewindegrößen für den Hauptleitungsanschluss
- Aktuelle Dosiernippel über 0,03 cm3 sind austauschbar, so dass sich unterschiedliche Dosiermengen realisieren lassen.
Anwendungen
- Werkzeugmaschinen
- Druckmaschinen
- Verpackungsindustrie
- Textilindustrie
| Funktion | Vorschmierverteiler 1) | |
| Auslässe | 1 | |
| Dosiermenge | ||
| Öl | 0,01-0,16 cm³ | 0.0006-0.0097 in³ |
| Fließfett | 0,03-0,10 cm³ | 0.0018-0.0061 in³ |
| Schmierstoff | Mineral- und Synthetik-Öl, 20–2000 mm²/s, 0.031 bis 3.100 in²/s Fließfett NLGI 000, 00 | |
| Betriebstemperatur | 0 bis +80 °C | +32 bis 176 °F |
| Betriebsdruck | min. 6 bar max. 80 bar | min. 87 psi max. 1160 psi |
| Entlastungsdruck | max. 3 bar | max. 43.5 psi |
| Werkstoff | Aluminium, Stahl (verzinkt, Cr6-frei), Edelstahl, vernickeltes Messing, Messing, Kupfer, FKM (FPM)/NBR | |
| Hauptleitungsanschluss | ||
| Rohr | ø 6–10 mm | 0.236 oder 0.393 in |
| lötflose Rohrverbindung für Gewinde | G 1/8; G 1/4 M10×1 oder M14×1,5 | |
| Auslassanschluss | ||
| Rohr | ø 2,5 und 4 mm | ø 0.098 und 0.16 in |
| mit SKF Steckverbinder | Dosiernippel (VS) | |
| für lötlose Rohrverbindungen | Dosiernippel (00) | |
| Abmessungen | min. 43,5 × 12 mm max. 53 × 12 mm | 1.713 × 0.472 in 2.086 × 0.472 in |
| Einbauposition | beliebig | |
| Das Produkt kann mit einem Konfigurationscode konfiguriert werden. Das Bestellbeispiel zeigt eine mögliche Teilenummer und beschreibt diese. | |
| 341-200-10000-00 |
|
 | Für Schmierstoffverteiler der Reihe 341 werden VL-Verteilerleisten für ein bis sechs Einschraubstellen mit M8x1-Gewinde und O-Ringe bzw. Dichtscheiben (Kupfer) verwendet. Normalprofilleisten sind in Aluminium oder Edelstahl erhältlich. Schmalprofilleisten sind nur in Aluminium lieferbar. |
| Teilenummer | Beschreibung |
| VL-01-A-A-G1 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-01-A-A-G2 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-01-A-A-M3 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-01-A-A-M4 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-01-A-E-G1 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-01-A-E-G2 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-01-A-E-M3 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M10x1 mit Senkung |
| VL-01-A-E-M4 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-01-D-A-G1 | Verteilerleiste mit 1 Einschraubstelle, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-01-D-A-G2 | Verteilerleiste mit 1 Einschraubstelle, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-01-D-A-M3 | Verteilerleiste mit 1 Einschraubstelle, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
| VL-02-A-A-G1 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-02-A-A-G2 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-02-A-A-M3 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-02-A-A-M4 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-A-E-G1 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-02-A-E-G2 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-02-A-E-M3 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M10x1 mit Senkung |
| VL-02-A-E-M4 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-D-A-G1 | Verteilerleiste mit 2 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-02-D-A-G2 | Verteilerleiste mit 2 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-02-D-A-M3 | Verteilerleiste mit 2 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
| VL-03-A-A-G1 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-03-A-A-G2 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-03-A-A-M3 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-03-A-A-M4 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-A-E-G1 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-03-A-E-G2 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-03-A-E-M3 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M10x1 mit Senkung |
| VL-03-A-E-M4 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-D-A-G1 | Verteilerleiste mit 3 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-03-D-A-G2 | Verteilerleiste mit 3 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-03-D-A-M3 | Verteilerleiste mit 3 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
| VL-04-A-A-G1 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-04-A-A-G2 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-04-A-A-M3 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-04-A-A-M4 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötflose Rohrverbindung nach DIN 3862 |
| VL-04-A-E-G1 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-04-A-E-G2 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-04-A-E-M3 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M10x1 mit Senkung |
| VL-04-A-E-M4 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-04-D-A-G1 | Verteilerleiste mit 4 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-04-D-A-G2 | Verteilerleiste mit 4 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-04-D-A-M3 | Verteilerleiste mit 4 Einschraubstellen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
| VL-05-A-A-G1 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-05-A-A-G2 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-05-A-A-M3 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-05-A-A-M4 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
| VL-05-A-E-G1 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), G 1/8 nach DIN 3852-2, Form X, klein |
| VL-05-A-E-G2 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), G 1/4 nach DIN 3852-2, Form X, klein |
| VL-05-A-E-M3 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), M10x1 mit Senkung |
| VL-05-A-E-M4 | Verteilerleiste mit 5 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1.4305), M14x1,5 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
| VL-05-D-A-G1 | Verteilerleiste mit 5 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-05-D-A-G2 | Verteilerleiste mit 5 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-05-D-A-M3 | Verteilerleiste mit 5 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
| VL-06-A-A-G1 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-06-A-A-G2 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-06-A-A-M3 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M10x1 mit Senkung |
| VL-06-A-A-M4 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Aluminium, M14x1,5 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
| VL-06-A-E-G1 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), G 1/8 nach DIN 3852-2, Form X, klein |
| VL-06-A-E-G2 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), G 1/4 nach DIN 3852-2, Form X, klein |
| VL-06-A-E-M3 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1 4305), M10x1 mit Senkung |
| VL-06-A-E-M4 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für O-Ring, Nichtrostender Stahl (1.4305), M14x1,5 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
| VL-06-D-A-G1 | Verteilerleiste mit 6 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-06-D-A-G2 | Verteilerleiste mit 6 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-06-D-A-M3 | Verteilerleiste mit 6 Schraubanschlüssen, niedrige Bauhöhe, M8x1 ohne Senkung, Aluminium, M10x1 mit Senkung |
