Für Einleitungs-Schmiersysteme

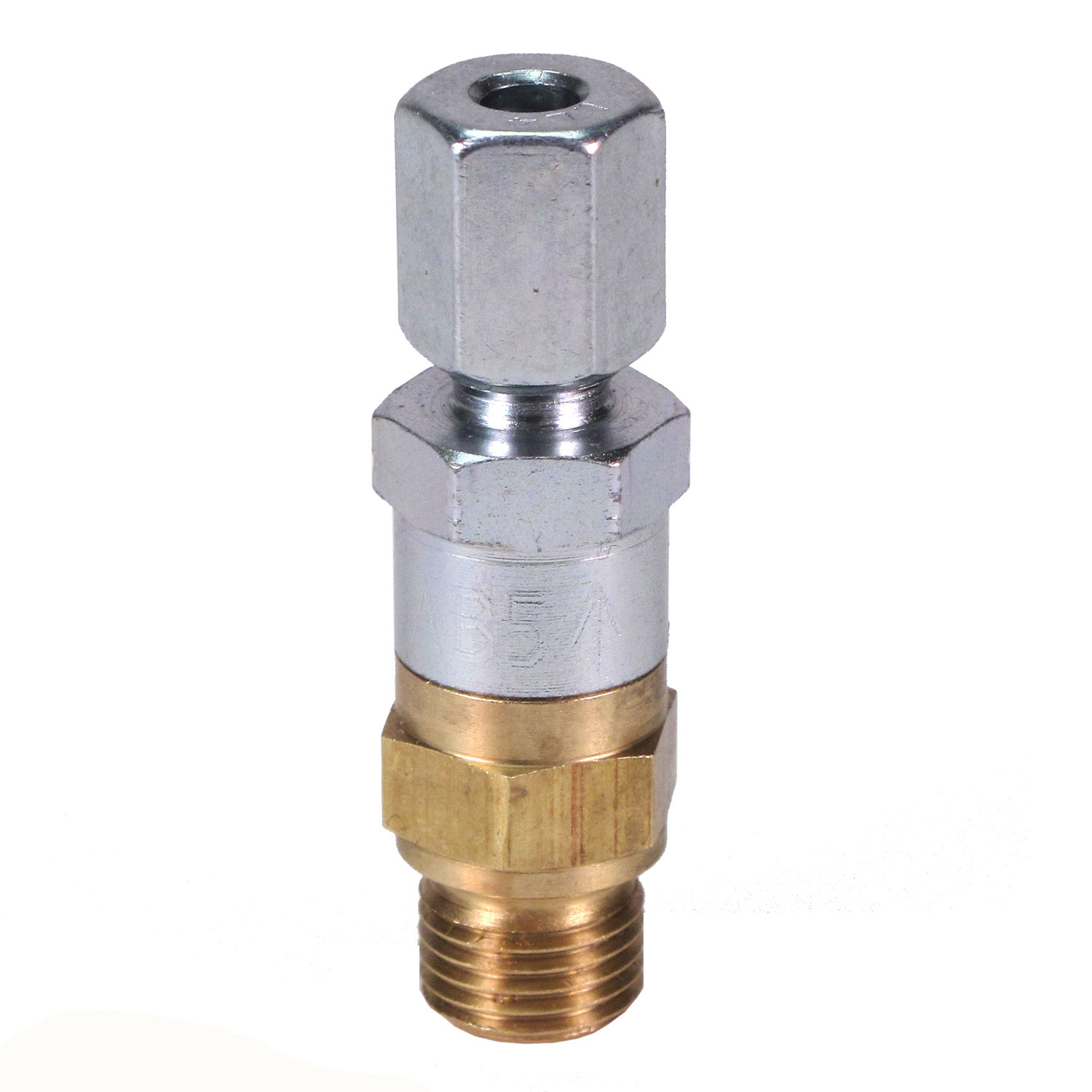

Die Vorschmierverteiler der Baureihe AB sind für die Montage auf Verteilerleisten konzipiert und wurden für den Einsatz mit Öl und Fließfett entwickelt. In Verbindung mit Verteilerleisten mit ein bis sechs Anschlüssen bieten diese Schmierstoffverteiler vielfältige Möglichkeiten bei der Auslegung von Schmiersystemen. Die Schmierstoffverteiler sind in Stahl oder Edelstahl mit Dichtringen aus Kupfer oder Edelstahl erhältlich.
Eigenschaften und Vorteile
- Für Verteilerleisten mit ein bis sechs Anschlüssen je nach Anzahl der Schmierstellen
- Flexible Einsatzmöglichkeiten für Systeme mit einzelnen, weit voneinander entfernt liegenden, Schmierstellen oder auch für Schmierstoffverteiler mit bis zu sechs Anschlüssen
- Praktisch wartungsfrei
- Auswahl von Verteiler und Anschluss der Schmierstellenleitungen über den Bestellcode
- Separat auswählbare Verteilerleisten mit unterschiedlichen Gewindegrößen für den Hauptleitungsanschluss und verschiedenen Werkstoffen
Anwendungen
- Werkzeugmaschinen
- Druckmaschinen
- Verpackungsindustrie
- Textilindustrie
- Landwirtschaft
| Funktion | Vorschmierverteiler 1) | |
| Auslässe | 1 | |
| Dosiermenge | 0,01-0,06 cm³ | 0.0006-0.04 in³ |
| Schmierstoff | Mineral- und Synthetik-Öl, 20-2000 mm²/s, Fließfett NLGI 000, 00 | |
| Betriebstemperatur | 0 bis +80 °C | +32 bis 176 °F |
| Betriebsdruck | min. 18 bar max. 50 bar | min. 260 psi max. 725 psi |
| Entlastungsdruck | max. 3 bar | max. 43,5 psi |
| Werkstoff | Stahl (verzinkt, Cr6-frei), Edelstahl, Kupfer, Stahl, Dichtscheibe (Kupfer, Edelstahl), FKM (FPM) | |
| Anschluss Hauptleitung | ||
| verschiedene Rohrverschraubungen | ø 6-10 mm | 0,236-0,393 in |
| lötlose Rohrverbindung für Gewinde | G 1/8; G 1/4; M 10×1 oder M 14×1,5 (DIN 3862) | |
| Auslassanschluss | ||
| Verlängerungsrohr | ø 4 mm | ø 0,16 in |
| gerade Klemmring-Verschraubung | ||
| Abmessungen | min. 43 × 14 mm max. 82,5 × 14 mm | 1,692 × 0,551 in 1,228 × 0,551 in |
| Einbaulage | beliebig | |
| Teilenummer | Schmierstoff | Fördermenge |
| 24-2800-5001 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,01 cm3, 0.0006 in3 |
| 24-2800-5002 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,02 cm3, 0.0012 in3 |
| 24-2800-5003 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,03 cm3, 0.0018 in3 |
| 24-2800-5005 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,05 cm3, 0.0030 in3 |
| 24-2800-5010 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,10 cm3, 0.0061 in3 |
| 24-2800-5020 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,20 cm3, 0.0122 in3 |
| 24-2800-5040 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,40 cm3, 0.0244 in3 |
| 24-2800-5060 | Öl/Fließfett, verzinkter Stahl, Kupferring | 0,60 cm3, 0.0366 in3 |
| 24-2800-9001 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,01 cm3, 0.0006 in3 |
| 24-2800-9002 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,02 cm3, 0.0012 in3 |
| 24-2800-9003 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,03 cm3, 0.0018 in3 |
| 24-2800-9005 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,05 cm3, 0.0030 in3 |
| 24-2800-9010 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,10 cm3, 0.0061 in3 |
| 24-2800-9020 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,20 cm3, 0.0122 in3 |
| 24-2800-9040 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,40 cm3, 0.0244 in3 |
| 24-2800-9060 | Öl/Fließfett, Edelstahl, Edelstahlring | 0,60 cm3, 0.0366 in3 |
Zubehör
 | Für Schmierstoffverteiler der Reihe AB werden VL-Verteilerleisten für ein bis sechs Einschraubstellen mit M10×1-Gewinde für Dichtringe (Kupfer) verwendet. Normalprofilleisten sind in Aluminium oder Edelstahl erhältlich. Schmalprofilleisten sind nur in Aluminium lieferbar. |
| Teilenummer | Beschreibung |
| VL-01-B-A-G1 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-01-B-A-G2 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-01-B-A-M3 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-01-B-A-M4 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-01-B-E-G1 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-01-B-E-G2 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-01-B-E-M3 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-01-B-E-M4 | Verteilerleiste mit 1 Einschraubstelle, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-B-A-G1 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-02-B-A-G2 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-02-B-A-M3 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-B-A-M4 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-B-E-G1 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-02-B-E-G2 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-02-B-E-M3 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-02-B-E-M4 | Verteilerleiste mit 2 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-B-A-G1 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-03-B-A-G2 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-03-B-A-M3 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-B-A-M4 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-B-E-G1 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-03-B-E-G2 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-03-B-E-M3 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-03-B-E-M4 | Verteilerleiste mit 3 Einschraubstellen, Normalprofil M10x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-04-B-A-G1 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-04-B-A-G2 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-04-B-A-M3 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-04-B-A-M4 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-04-B-E-G1 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-04-B-E-G2 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-04-B-E-M3 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-04-B-E-M4 | Verteilerleiste mit 4 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-05-B-A-G1 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-05-B-A-G2 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-05-B-A-M3 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-05-B-A-M4 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-05-B-E-G1 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-05-B-E-G2 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-05-B-E-M3 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-05-B-E-M4 | Verteilerleiste mit 5 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-06-B-A-G1 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-06-B-A-G2 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-06-B-A-M3 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M10x1 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-06-B-A-M4 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Aluminium, M14x1,5 mit Senkung für lötlose Rohrverbindung nach DIN 3862 |
| VL-06-B-E-G1 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/8 nach DIN 3852-2, Form X, klein |
| VL-06-B-E-G2 | Verteilerleiste mit 6 Einschraubstellen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Edelstahl 1.4305, G 1/4 nach DIN 3852-2, Form X, klein |
| VL-06-B-E-M3 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Nichtrostender Stahl (1.4305), M10x1 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
| VL-06-A-E-M4 | Verteilerleiste mit 6 Schraubanschlüssen, Normalprofil M8x1 mit Senkung für Dichtscheibe oder O-Ring, Nichtrostender Stahl (1.4305), M14x1,5 mit Senkung für lötfreie Rohrverbindung nach DIN 3862 |
