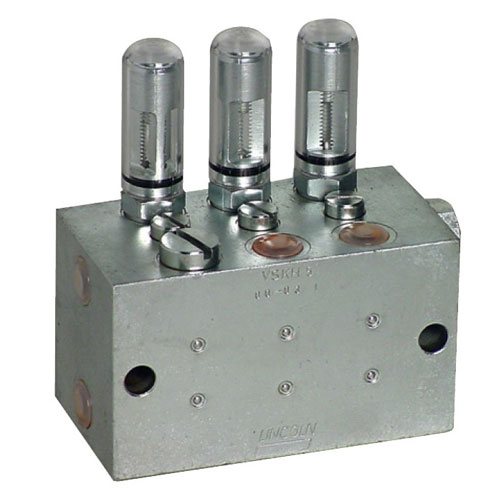

VSKV Schmierstoffverteiler
Für Zweileitungs-Schmiersysteme
Die robusten Schmierstoffverteiler der Baureihe VSK aus verzinktem Stahl sind für Zweileitungssysteme mit einem Druck bis 400 bar (5 800 psi) ausgelegt. Diese Schmierstoffverteiler sind mit bis zu acht Auslässen erhältlich, wobei jedes Auslasspaar einen Anzeigestift zur visuellen Überwachung besitzt. Zur elektrischen Überwachung können VSK Schmierstoffverteiler zudem mit verschleißarmen Näherungsschaltern oder Kolbendetektoren ausgerüstet werden (außer Ausführung VSK -D). Zusätzliche besteht die Wahl zwischen rostbeständigem und rost- und säurebeständigem Material.
Eigenschaften und Vorteile
- Solide Blockbauweise
- In einem großen Temperaturbereich einsetzbar
- Einfach zu überwachen
- Verfügbar mit horizontalen Auslässen (VSKH ) oder vertikalen Auslässen (VSKV ) zur Anpassung an die Einbaubedingungen
- Optional erhältliche Kolbendetektoren und Näherungsschalter
Anwendungen
- Zementwerke
- Großbagger
- Stahlwerke
| Funktion | Schmierstoffverteiler | |
| Auslässe | 1-8 | |
| Schmierstoff | Fett bis NLGI-Klasse 3 | |
| Öl mit einer Mindestviskosität von 20 mm²/s | ||
| Betriebstemperaturen | ||
| KR | max. +80 °C | +176 °F |
| MD, KR-FKM | max. +120 °C | +248 °F |
| Betriebsdruck | max. 400 bar | 5800 psi |
| Werkstoffe | Stahl verzinkt oder Edelstahl | |
| Dosiermenge | ||
| pro Zyklus | 0-1,5 cm³ | 0-0,09 in³ |
| feste Dosiermenge, Version D | 0,3; 0,6; 1,2; 1,5 cm³ | 0,018; 0,037; 0,073; 0,092 in³ |
| Gewindeanschluss Einlass | G 1/4 | |
| Gewindeanschluss Auslässe | G 1/4 | |
| Abmessungen | ||
| min. | 124 x 52 x 57 mm | 4,88 x 2,05 x 2,24 in |
| max. | 124 x 136 x 57 mm | 4,88 x 5,35 x 2,24 in |
Bestellinformationen
| Teilenummer | Auslässe | Werkstoff | Anzeigestift, einstellbare Dosiermenge 0–1,5 cm3 (0–0,09 in3) | |||
| Stahl, verzinkt | Edelstahl 1.4305 | Edelstahl 1.4571 | KR | FKM Nutring | ||
| 620-27442-1 | 1 | • | - | - | • | - |
| 620-27422-1 | 2 | • | - | - | • | - |
| 620-27443-1 | 3 | • | - | - | • | - |
| 620-27423-1 | 4 | • | - | - | • | - |
| 620-27444-1 | 5 | • | - | - | • | - |
| 620-27424-1 | 6 | • | - | - | • | - |
| 620-27445-1 | 7 | • | - | - | • | - |
| 620-27425-1 | 8 | • | - | - | • | - |
| 620-27496-1 | 1 | - | • | - | • | - |
| 620-27497-1 | 2 | - | • | - | • | - |
| 620-27498-1 | 3 | - | • | - | • | - |
| 620-27499-1 | 4 | - | • | - | • | - |
| 620-27500-1 | 5 | - | • | - | • | - |
| 620-27501-1 | 6 | - | • | - | • | - |
| 620-27502-1 | 7 | - | • | - | • | - |
| 620-27503-1 | 8 | - | • | - | • | - |
| 620-27857-1 | 1 | - | - | • | • | - |
| 620-27858-1 | 2 | - | - | • | • | - |
| 620-27859-1 | 3 | - | - | • | • | - |
| 620-27860-1 | 4 | - | - | • | • | - |
| 620-27861-1 | 5 | - | - | • | • | - |
| 620-27862-1 | 6 | - | - | • | • | - |
| 620-27863-1 | 7 | - | - | • | • | - |
| 620-27864-1 | 8 | - | - | • | • | - |
| 620-27413-1 | 1 | • | - | - | • | • |
| 620-27392-1 | 1 | • | - | - | • | • |
| 620-27414-1 | 1 | • | - | - | • | • |
| 620-27393-1 | 1 | • | - | - | • | • |
| 620-27415-1 | 1 | • | - | - | • | • |
| 620-27374-1 | 1 | • | - | - | • | • |
| 620-27416-1 | 1 | • | - | - | • | • |
| 620-27394-1 | 1 | • | - | - | • | • |
| Teilenummer | Auslässe | Werkstoff | Dosiermenge max. | |||
| Schmierstoffverteiler | Regulierung | Schutzdeckel | cm3 | in3 | ||
| 620-41123-2 | 2 | Stahl, verzinkt | Messing | Kunststoff | 1,50 | 0,09 |
| 620-41089-2 | 2 | Stahl, verzinkt | Messing | Messing | 1,50 | 0,09 |
| 620-41123-4 | 4 | Stahl, verzinkt | Messing | Kunststoff | 1,50 | 0,09 |
| 620- 41089 -4 | 4 | Stahl, verzinkt | Messing | Messing | 1,50 | 0,09 |
| 620-41123-6 | 6 | Stahl, verzinkt | Messing | Kunststoff | 1,50 | 0,09 |
| 620- 41089 -6 | 6 | Stahl, verzinkt | Messing | Messing | 1,50 | 0,09 |
| 620-41123-8 | 8 | Stahl, verzinkt | Messing | Kunststoff | 1,50 | 0,09 |
| 620- 41089 -8 | 8 | Stahl, verzinkt | Messing | Messing | 1,50 | 0,09 |
Zubehör
| Teilenummer | Modell |
| 432-23698-1 | VSK2 |
| 432-23699-1 | VSK4 |
| 432-23700-1 | VSK6 |
| 432-23701-1 | VSK8 |
| Teilenummer | Modell |
| 420-23628-1 | VSKH |
| 420-23790-1 | VSKH, 1.4305 |
| Teilenummer | Ausgänge | Werkstoff | |
| cm3 | in.3 | ||
| 303-19351-1 | 0,30 | 0,018 | Stahl |
| 303-19352-1 | 0,60 | 0,037 | Stahl |
| 303-19354-1 | 1,20 | 0,073 | Stahl |
| 303-19375-1 | 1,50 | 0,091 | Stahl |
| 303-19356-1 | 0,30 | 0,018 | Edelstahl 1.4571 / AISI 316 Ti |
| 303-19357-1 | 0,60 | 0,037 | Edelstahl 1.4571 / AISI 316 Ti |
| 303-19359-1 | 1,20 | 0,073 | Edelstahl 1.4571 / AISI 316 Ti |
| 303-19374-1 | 1,50 | 0,091 | Edelstahl 1.4571 / AISI 316 Ti |
| Teilenummer | Dosiermenge | Material Schutzkappe | ||
| cm3 | in.3 | |||
 | 520-33109-1 | 0,30 | 0,018 | Messing |
| 520-33110-1 | 0,60 | 0,037 | Messing | |
| 520-33112-1 | 1,20 | 0,073 | Messing | |
| 520-33075-1 | 1,50 | 0,091 | Messing | |
| 520-33266-1 | 0,30 | 0,018 | Kunststoff | |
| 520-33267-1 | 0,60 | 0,037 | Kunststoff | |
| 520-33268-1 | 1,20 | 0,073 | Kunststoff | |
| 520-33269-1 | 1,50 | 0,091 | Kunststoff | |
| Teilenummer | Schlauch ø | Kurzzeichen | |
 | 223-13052-1 | 6 | GERV 6-S G 1/4 AVCF |
| 223-13052-2 | 8 | GERV 8-L G 1/4 AVCF | |
| 223-13052-3 | 10 | GERV 10-L G 1/4 AVCF |
