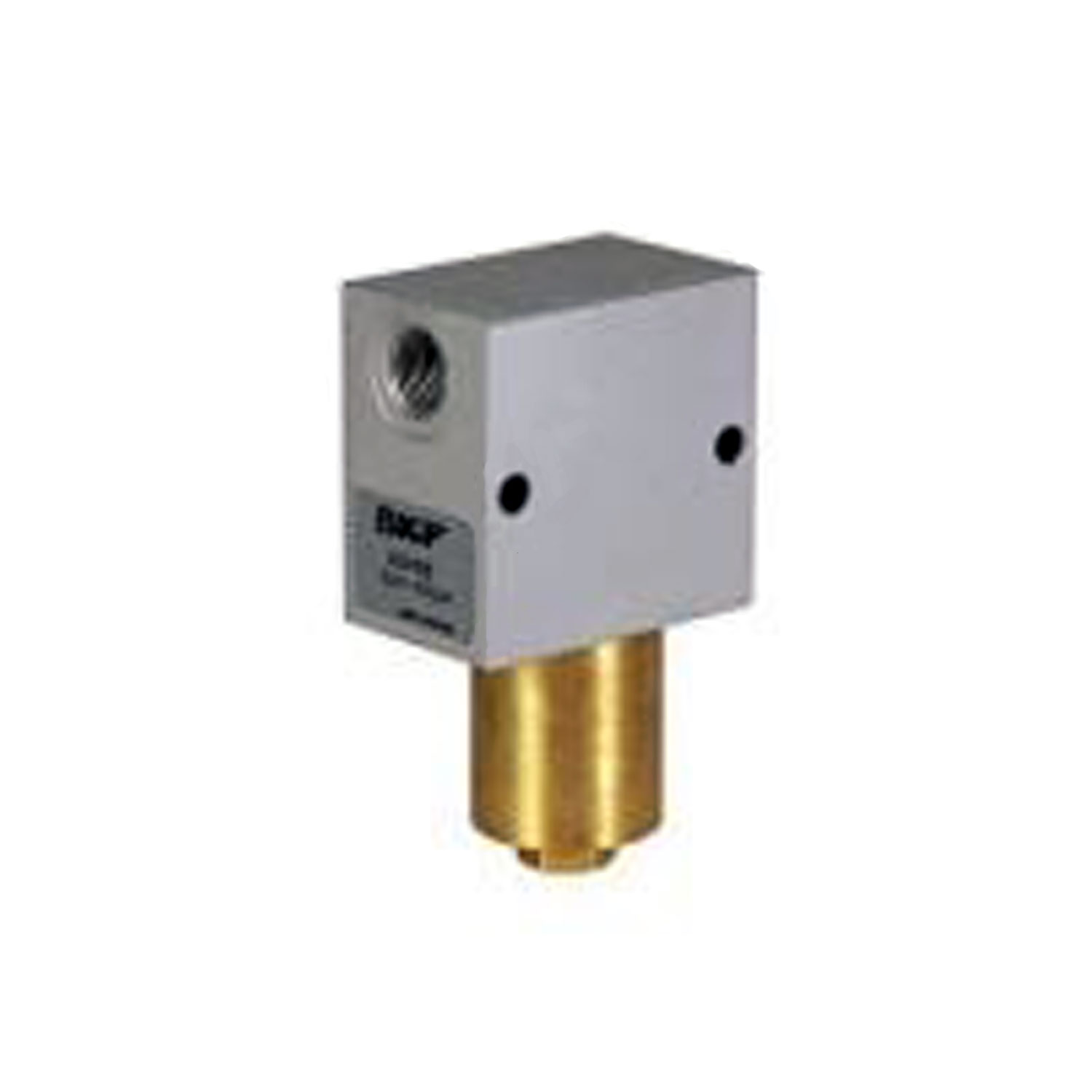

Siebfilter / Leitungsfilter
Artikel-Nr.: 213-870
Beispielhafte Darstellung, Produkt kann abweichen.
- Artikel-Nr.: 213-870
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 1000
Reinigung des Siebfiltereinsatzes Sechskant mit SW13 lösen Filtereinsatz abziehen... mehr
Siebfilter / Leitungsfilter
Reinigung des Siebfiltereinsatzes
- Sechskant mit SW13 lösen
- Filtereinsatz abziehen (kann mit montierten Rohrleitungen abgezogen werden)
- Benötigter Platzbedarf nach unten: ca. 40 mm
Verfügbare Downloads:
| Filter | Filterfeinheit | Material Filtereinsatz | Rückschlagventil | Maschenweite | Siebfläche | Durchflussmenge | Betriebsdruck max. | Anschlüsse |
| 213-870 | 63 µ | Drahtgewebe | - | 0,063 mm | 21 cm² | 2 L/min | 60 bar | G 1/4 |
| 213870F ¹ | 160 µ | Drahtgewebe | - | 0,160 mm | 20 cm² | - | 60 bar | G 1/4 |
| 213-880 | 25 µ | Drahtgewebe | - | 0,025 mm | 21 cm² | 2 L/min | 60 bar | G 1/4 |
| 213-890 | 320 µ | Drahtgewebe | - | 0,320 mm | 21 cm² | 2 L/min | 60 bar | G 1/4 |

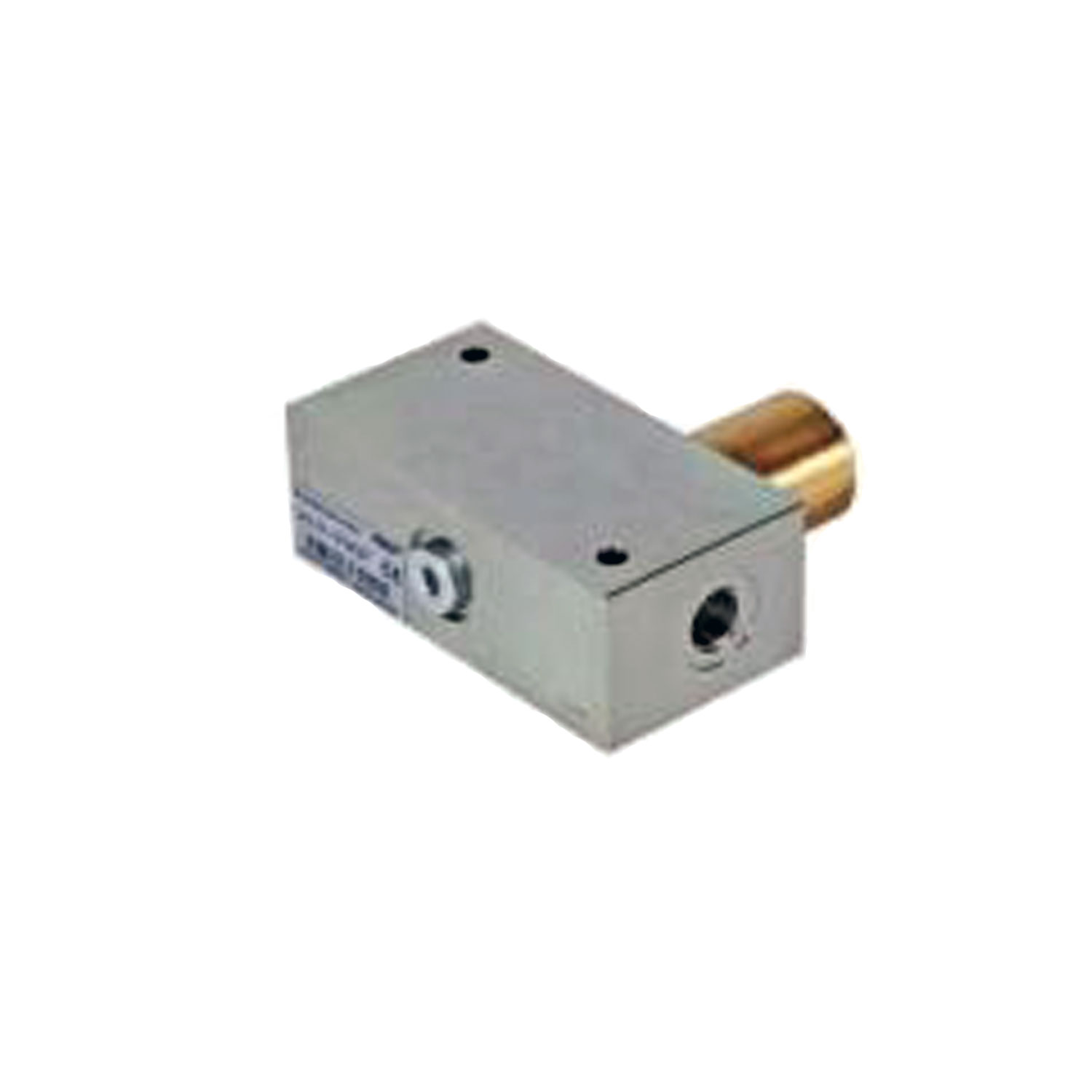

| 213-900 | 25 µ | Drahtgewebe | 0,1 bar | 0,025 mm | 21 cm² | 2 L/min | 45 bar | M14x1,5 |
| 213-910 ² | 25 µ | Drahtgewebe | - | 0,025 mm | 20 cm² | - | 60 bar | G 1/4 |
| 213-920 | 3 µ | Siebgewebe | - | 0,003 mm | 21 cm² | 2 L/min | 60 bar | G 1/4 |
| 213-930F | 160 µ | Drahtgewebe | 0,1 bar | 0,160 mm | 21 cm² | 2 L/min | 45 bar | G 1/4 |
| 213-940 | 3 µ | Drahtgewebe | - | 0,003 mm | 21 cm² | 2 L/min | 60 bar | G 1/4 |
| 213-950F | 160 µ | Drahtgewebe | - | 0,160 mm | 20 cm² | 2 L/min | 60 bar | 2x G1/2 |
¹ Fett, NLGI-Kl. 000 und 00
² Fett, NLGI-Kl. 000

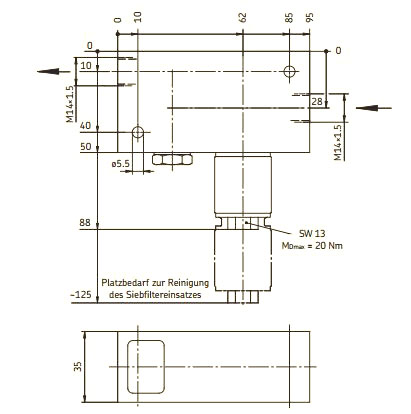

Maßbilder
zu Art. 213-870, 213-870F, 213-880, 213-890, 213-920

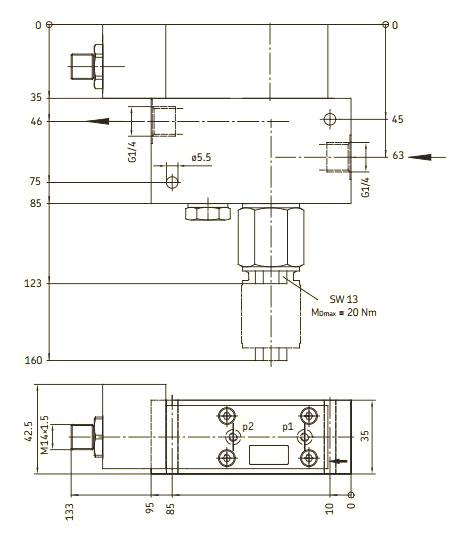

zu Art. 213-900, 213-910
zu Art. 213-940
