nach DIN 3862 Druck: max. 45 bar Werkstoff: Stahl verzinkt Werkstoff Art. 406-233:... mehr

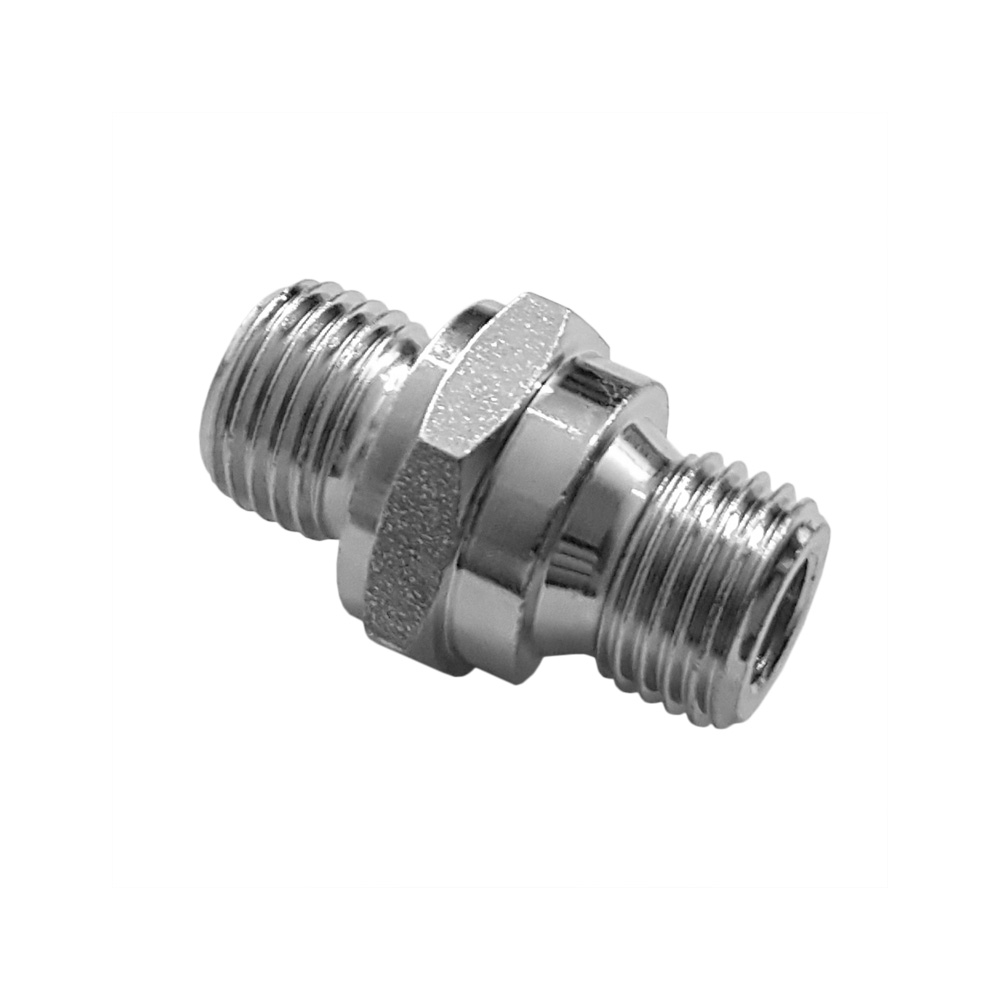

Doppelnippel
- nach DIN 3862
- Druck: max. 45 bar
- Werkstoff: Stahl verzinkt
- Werkstoff Art. 406-233: Messing
Die Verschraubung 406-233 wird häufig als Verbindungsstück für Einleitungsverteiler verwendet.

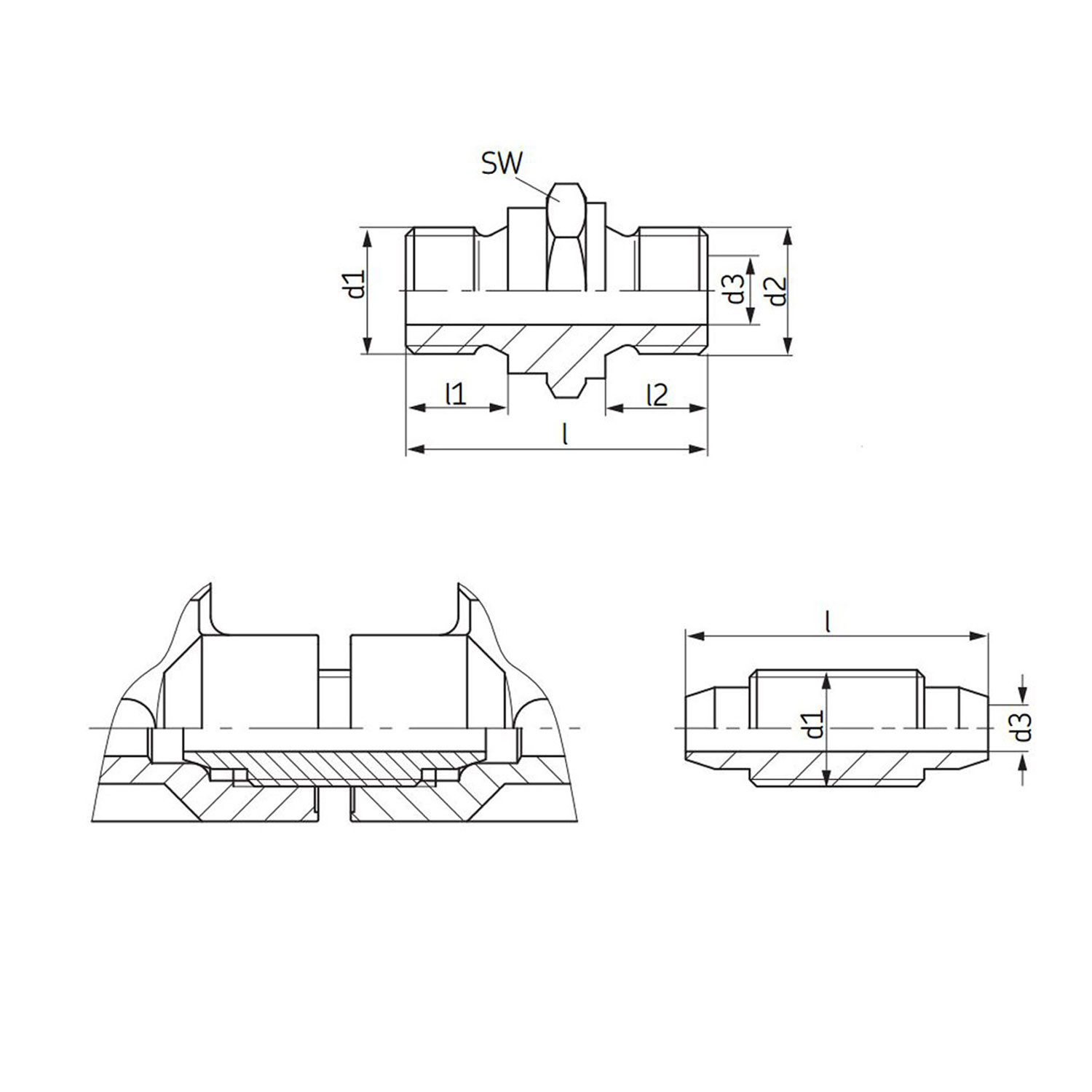

Bestell-Nr. | d1 | d2 | d3 | l | l1 | l2 | SW | Werkstoff |
---|---|---|---|---|---|---|---|---|
406-103 | M10x1 | M12x1 | 5 | 20 | 6 | 7 | 14 | Stahl, verzinkt |
408-103 | M12x1 | M14x1,5 | 6 | 21 | 7 | 7 | 17 | |
853-750-024 | G 1/4 A | G 1/2 A | 7 | 31 | 10,5 | 10,5 | 19 | |
406-233 | M10x1 | 4 | 26 | Messing |
