3/2-Wegeventile

Artikel-Nr.: 161-120-010+263

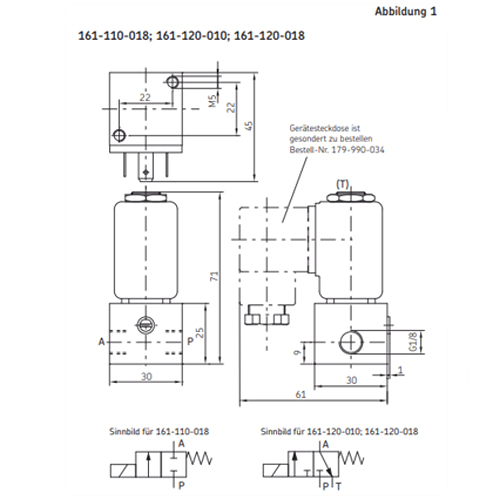

SKF 3/2 Wegeventile Abb. 1

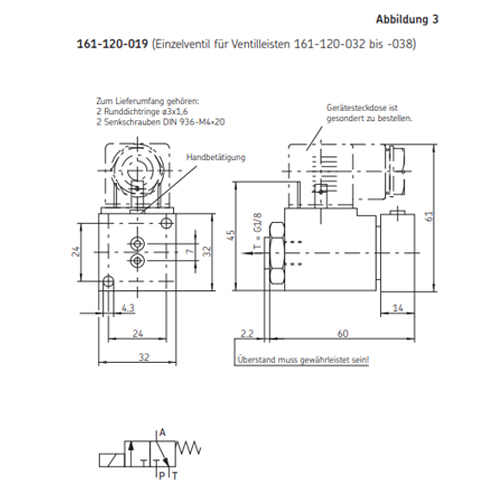

SKF 3/2 Wegeventile Abb. 3

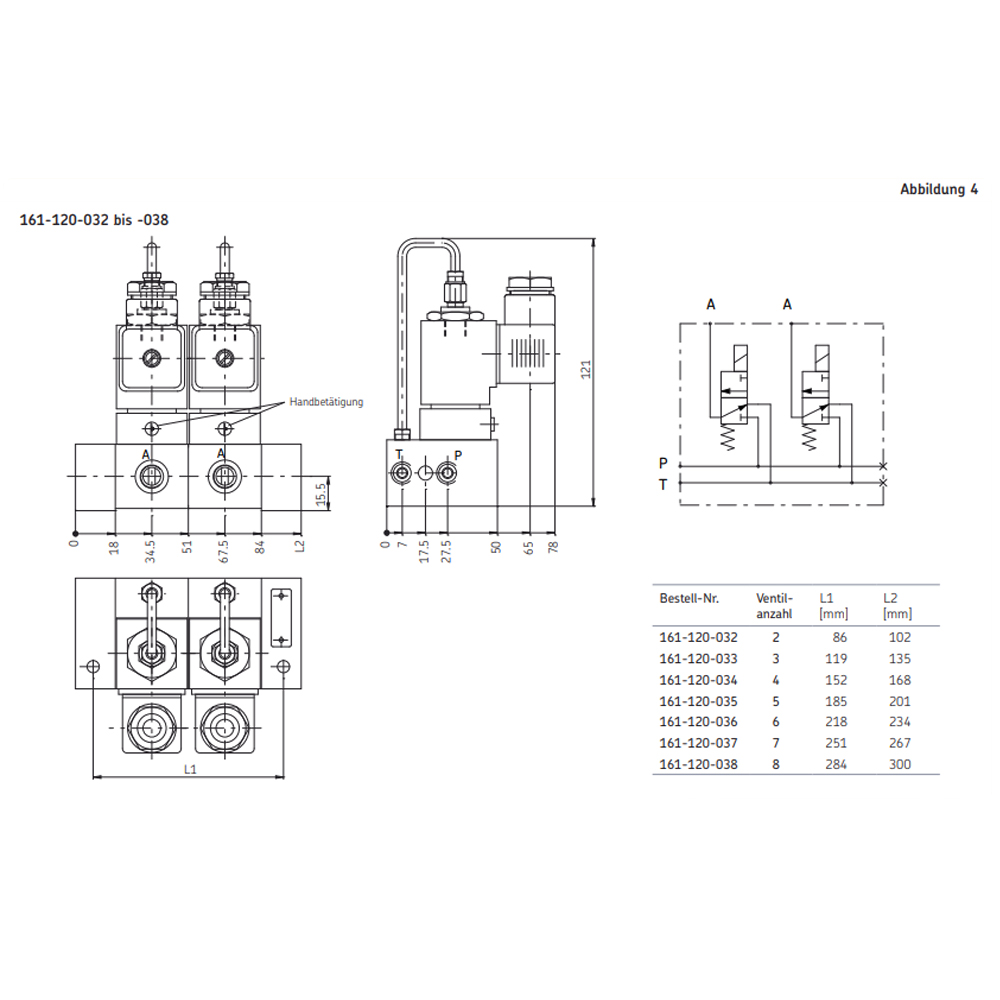

SKF 3/2 Wegeventile Abb. 4

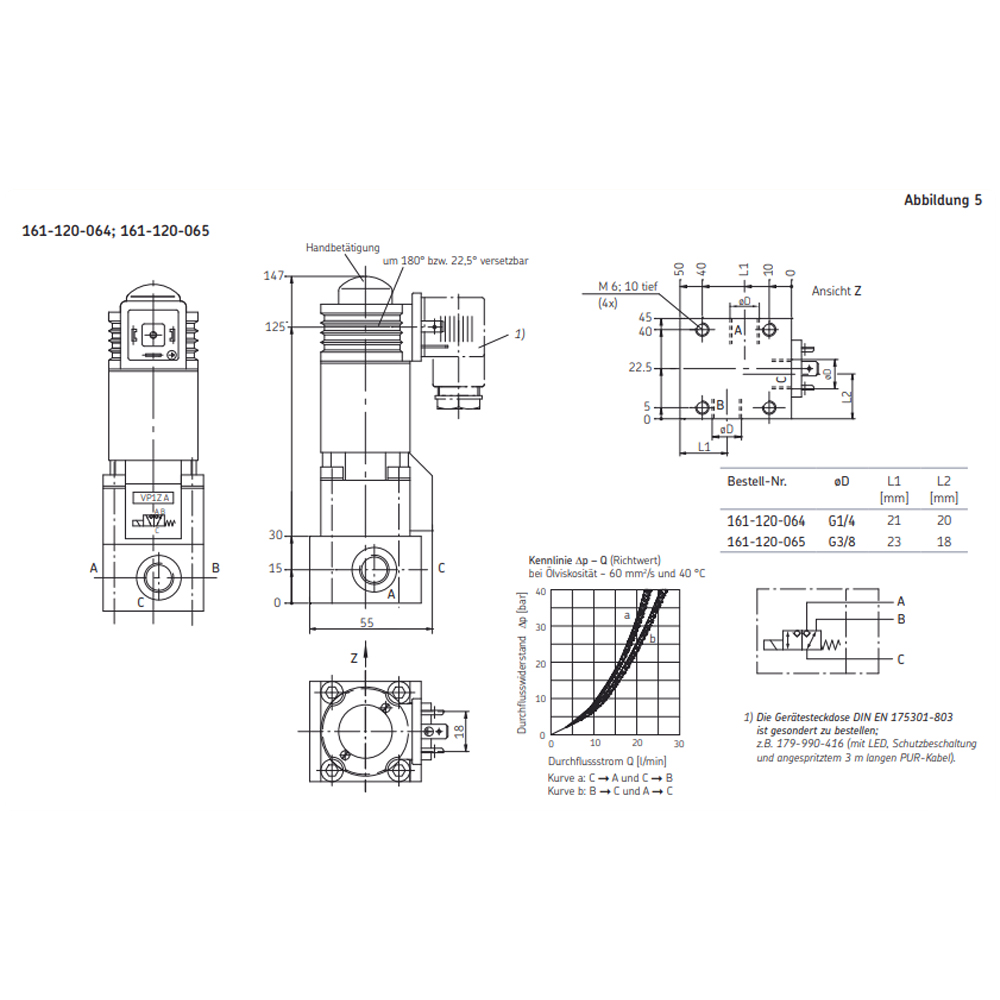

SKF 3/2 Wegeventile Abb. 5

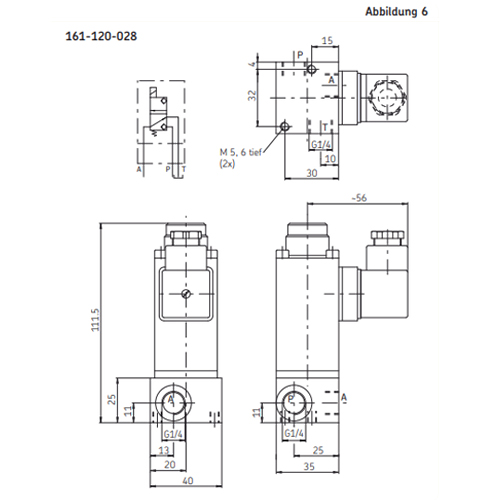

SKF 3/2 Wegeventile Abb. 6
Beispielhafte Darstellung, Produkt kann abweichen.

UVP **

ab 156,02 EUR / Stk.

netto zzgl. Versandkosten zzgl. MwSt.

** Anzeige der für Sie gültigen Preise und Lieferzeiten nach Registrierung oder Login

3/2-Wegeventile:

  • 161-120-010+263
  • 1
  • 1
  • 500
SKF 3/2 Wegeventile Werkstoff Gehäuse: Aluminium Handbetätigung: ja Schutzart: IP 65 mit... mehr
3/2-Wegeventile
  • SKF 3/2 Wegeventile
  • Werkstoff Gehäuse: Aluminium
  • Handbetätigung: ja
  • Schutzart: IP 65 mit Stecker
  • Elektrischer Anschluss: DIN EN 175301-803



Verfügbare Downloads:
Hydraulische/Mechanische Kenngrößen Bestellnummer Grundstellung Bauart...

Hydraulische/Mechanische Kenngrößen

BestellnummerGrundstellungBauartNennweiteKV-WertAnschlussgewindeDurchflussmengeDruck max.MedienMedientemperatur Öl [°C]UmgebungstemperaturWerkstoffe
Dichtungen
Abb.
DC [bar]AC [bar]Öl [mm²/s]Fett NLGI-Kl.2 [mbar]Öl [°C]Fett [°C]
161-120-010 geschlossen Sitzventil 0,8 0,4 G 1/8 - 23 35 max. 21 - -15 bis +130 -15 bis +50 - NBR 1
161-120-018 geschlossen Sitzventil 0,8 0,4 G 1/8 - 23 35 max. 21 - -15 bis +130 - - FPM 1
161-120-019 geschlossen Sitzventil 0,8 0,35 s. GP ¹) - 23 35 max. 21 - -15 bis +130 -15 bis +50 - NBR 3

161-120-032 bis 161-120-038

wie 161-120-019 jedoch
2-8 Einzelventile als Ventilleiste montiert

M10x1                   4
161-120-064 geöffnet C->B Kugelsitzv. -   G 1/4 s. KL ²) 500 - 4-1500 max. 700 - -40 bis +80 -25 bis +80 - 5
161-120-065 geöffnet C->B Kugelsitzv. -   G 3/8 s. KL ²) 500 - 4-1500 max. 700 - -40 bis +80 -25 bis +80 - 5
161-120-028 geschlossen Kugelsitzv. -   G 1/4 max. 5 l/min 320   4-800 - - -40 bis +80 - - 6
¹) GP = Grundplatte; ²) KL = Kennlinie

Elektrische Kenngrößen

BestellnummerLieferbare SpannungenNennstrom [A]NennleistungEinschaltdauerIsolationsklasseSchaltzeit EIN [ms]Schaltzeit AUS [ms]
161-120-010 DC und AC - 10 W bei 24 V DC
8 W bei 220 V, 50 Hz
 100 % ED
bei +20 °C
 H 180  10-15  -
161-120-018 DC und AC - 10 W bei 24 V DC
8 W bei 220 V, 50 Hz
 100 % ED  H 180  10-15  -
161-120-019 DC und AC - AC: 10 W; DC: 8 W  100 % ED  H 180  10-15  -
161-120-032 bis 161-120-038 DC und AC - AC: 10 W; DC: 8 W  100 % ED  H 180  10-15  -
161-120-028 DC und AC 2,0 bei 12 VDC
1,0 bei 24 VDC
0,14 bei 220 V, 50/60 Hz
-  –
DIN 43650-AF3
 F  70  200
161-120-064 12 V DC
24 V DC
1,70 bei 12 V DC
0,83 bei 24 V DC
20 W  100 % ED
bei max. +35 °C
 F  100  50
161-120-065 12 V DC
24 V DC
1,70 bei 12 V DC
0,83 bei 24 V DC
20 W  100 % ED
bei max. +35 °C
 F  100  50
