Druckschalter DSD Serie

• Nennschaltdruck: 0,5 – 45 bar
• Schaltdrucktoleranz für Druckschalter
  mit Schraubanschluss: 0,5 bar (+0,3/-0,1); 2–8 bar (±0,5); 12 bar (+0,5/-1,5); 20 bar (±1); 28 bar (+2/-1); 45 bar (±2)
  mit Flachsteckanschluss/Schraubanschluss,
  Rundsteck- und Rechtecksteckanschluss: 0,5 bar (±0,1); 2–3 bar (±0,3); 8 bar (±0,5); 12–20 bar (±1); 28–45 bar (±2)
• Max. zul Betriebsdruck, statisch/dynamisch: 300 bar/150 bar
• Max. Kontaktbelastung für Druckschalter
  mit Schraubanschluss: 90 VA
  mit Flachsteckanschluss/Schraubanschluss
  und Rundsteckanschluss: 18 VA
  mit Rechtecksteckanschluss: 100 VA
• Max. Schaltspannung/Schaltstrom für Druckschalter
  mit Schraubanschluss: 36 V DC / 2,5 A
  mit Flachsteckanschluss/Schraubanschluss
  und Rundsteckanschluss: 36 V DC / 0,5 A
  mit Rechtecksteckanschluss: 36 V DC / 2,5 A oder 250 V AC / 5 A
• Betriebstemperatur für Druckschalter
  mit Schraubanschluss: –30 bis +100 °C
  mit Flachsteckanschluss/Schraubanschluss,
  Rundsteck- und Rechtecksteckanschluss: –10 bis +100 °C
• Kontaktart für Druckschalter
  mit Schraub-, Rundsteck-, und
  Flachsteckanschluss/Schraubanschluss: Schließer oder Öffner
  mit Rechtecksteckanschluss: Wechsler
• Max. Schalthäufigkeit für Druckschalter
  mit Schraubanschluss: 60 Zyklen/min
  mit Flachsteckanschluss/Schraubanschluss
  und Rundsteckanschluss: 5 (200) Zyklen/min
  mit Rechtecksteckanschluss: 5 (60) Zyklen/min
• Mechanische Lebensdauer: 10⁶ Schaltzyklen
• Schutzart Gehäuse: IP 65
• Schutzart Klemme: IP 00
• Werkstoff
  Membran: NBR
  Gehäuse: Stahl verzinkt, Cr-6 frei
  Kontaktmaterial / Schalteinsatz: versilbert
• Schmierstoff: Öl und Fließfett der NLGI-Klassen 000, 00, 0
• Einbaulage: beliebig

Passend für Einleitungspumpen / MonoFlex-Zahnradpumpenaggregate der Serien MKU und MKF.

Druckschalter Serie DSD

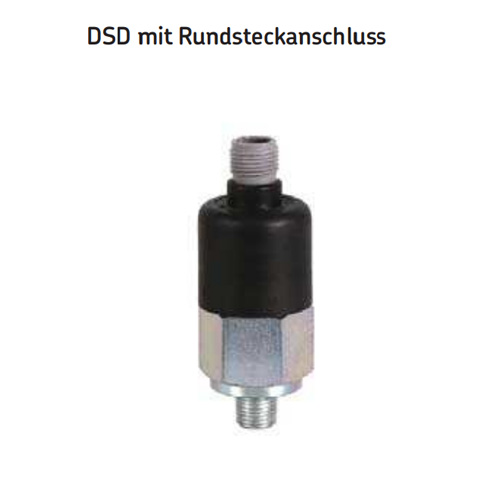

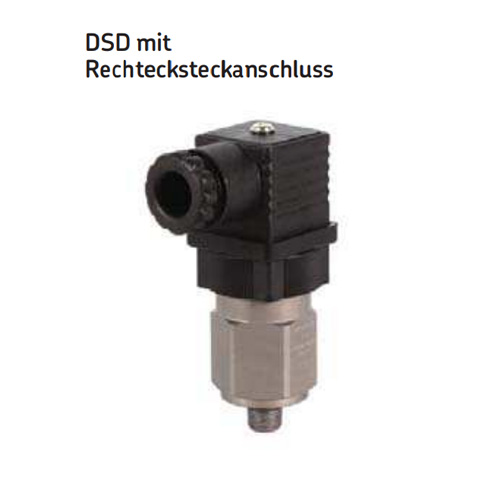

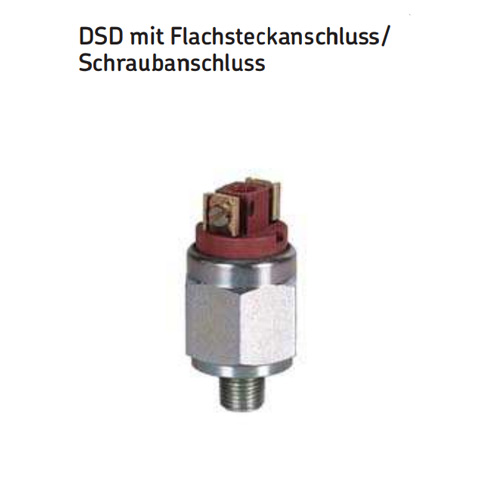

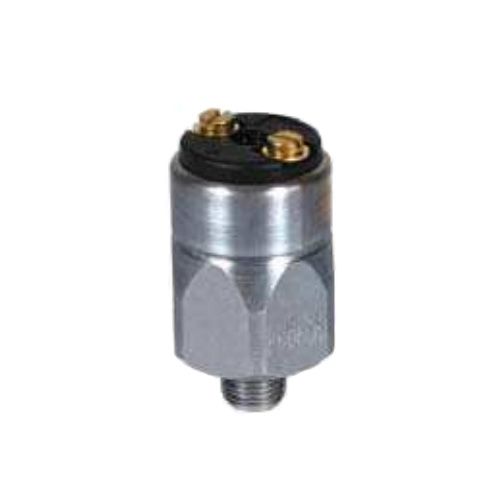

Bei der Produktserie DSD handelt es sich um mechanische Membrandruckschalter. Sie sind als Schließer, Öffner oder Wechsler für einen Druckbereich von 0,5 bis 45 bar, fest in Stufen eingestellt, erhältlich. Ihre elektrischen Kontakte sind silberbeschichtet, die Membrane bestehen aus NBR und das Druckschaltergehäuse aus verzinktem Stahl (Cr-6 frei). Der elektrische Anschluss erfolgt über Schraub-, Flachsteck-, Rundsteck- oder Rechtecksteckanschlüsse, der hydraulische Anschluss ist als Außengewinde M10×1 keg. ausgeführt.

Funktion Schließer

Durch den Druckanschluss wird die Membran mit Druck beaufschlagt. Ist die dadurch entstandene Druckkraft größer als die vorgespannte Federkraft der Druckfeder, bewegt sich ein Druckstößel, der die Kontaktscheibe mitnimmt, auf den Gegenkontakt zu und schließt den Stromkreis. Wird der Druck um den Betrag der Hysterese abgesenkt, öffnet sich der Schalter wieder. Beim Öffner erfolgt die Kontaktgabe umgekehrt.
