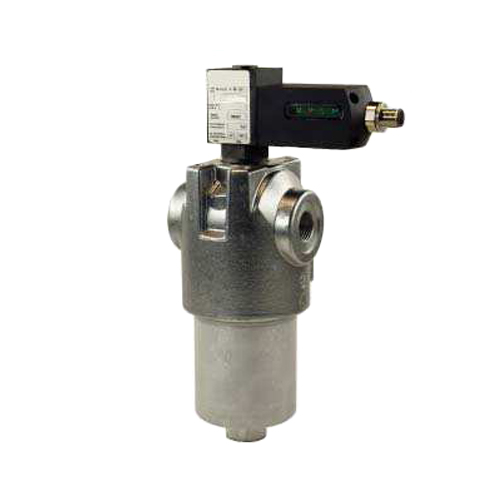

Druckfilter DIN 24550

Beispielhafte Darstellung, Produkt kann abweichen.

Preise und Bestellungen sind nur
für angemeldete Benutzer verfügbar.

Artikel-Nr.: 169-460-077
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 500

Temperaturbereich: -30 bis +100 °C Einbaulage: senkrecht, Durchflussrichtung beachten... mehr

Menü schließen

Druckfilter DIN 24550

Temperaturbereich: -30 bis +100 °C
Einbaulage: senkrecht, Durchflussrichtung beachten
Anschlüsse nach ISO 228: G 1/2
Volumenströme bis: 40; 63; 100 Liter
Druckstufe: 100 bar
Verträglichkeit mit Flüssigkeiten: Mineralöle, schwer entflammbare und wasserhaltige Flüssigkeiten, biologisch schnell abbaubare Flüssigkeiten
Werkstoffe

Gehäuse, kpl.: Aluminium
Dichtung: FPM
Filtermaterial
Glasfaserfließ - anorganische Faser - absolute Filtration
Drahtgewebe - Edelstahl - nominale Filtration

Verfügbare Downloads:

Download SKF Filter 1-0116-DE 2015

Auswahltabelle für DIN 24550 Druckfilter Bestellnummer Filterbild NG Element...

Zurück

Auswahltabelle für DIN 24550 Druckfilter

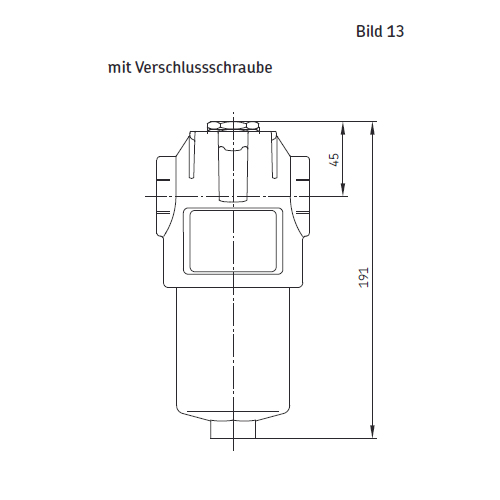

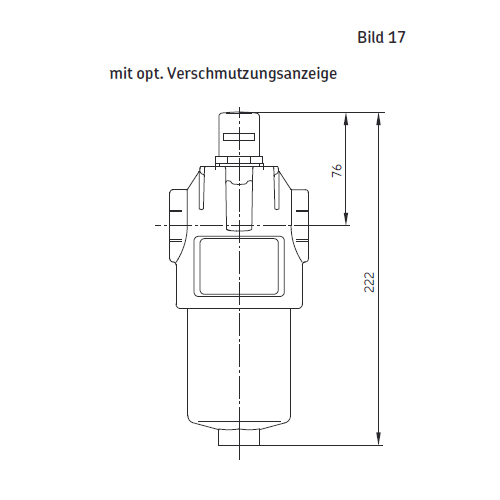

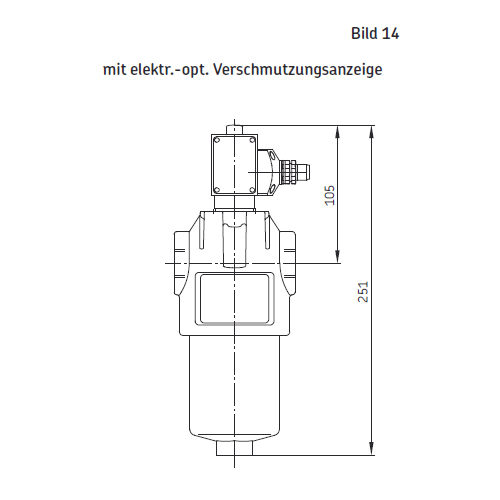

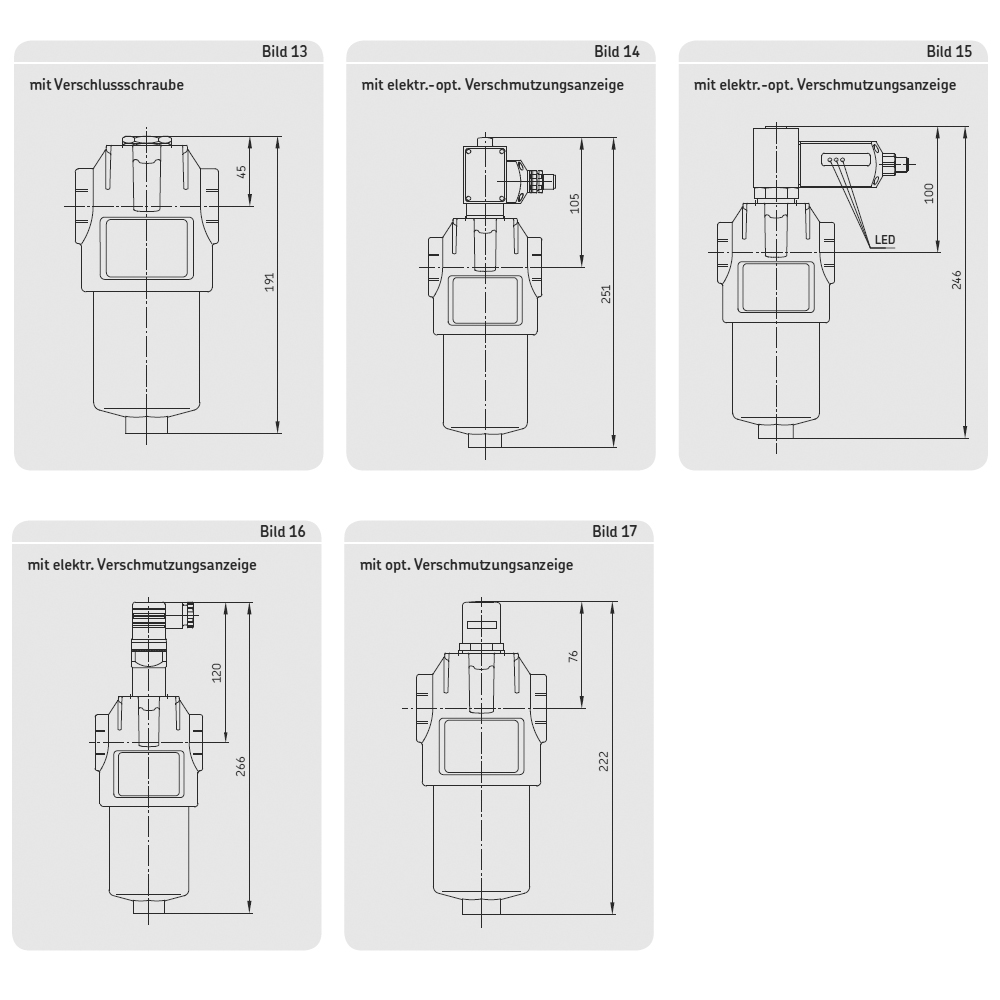

Bestellnummer	Filterbild	NG	Element Bestell-Nr.	Filterfeinheit	Schmutzaufnahme bzw. FIlterfläche*	Filtereinsatz	Reversierventil (2x)	Verschmutzungsanzeige Bestell-Nr.	Maßbild	Gehäuse Bestell-Nr.
169-460-077	16	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	mit	176-200-014	11	853-880-010
169-460-099-V57	14	63	169-400-257	3 μm	9,2 g	Glasfaserfließ	mit	176-200-009	9	853-880-014
169-460-135	15	63	169-400-257	3 μm	9,2 g	Glasfaserfließ	mit	176-200-012	10	853-880-014
169-460-260-V57	14	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-260-V64	14	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-261	15	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	ohne	176-200-012	10	853-880-011
169-460-269	13	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	ohne	833-030-014	8	853-880-011
169-460-273	17	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	ohne	176-200-013	12	853-880-011
169-460-275	14	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	mit	176-200-011	9	853-880-010
169-460-279	16	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	ohne	176-200-014	11	853-880-011
169-460-280	14	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	ohne	176-200-011	9	853-880-011
169-460-283	15	40	169-400-260-V57	3 μm	5,2 g	Glasfaserfließ	mit	176-200-012	10	853-880-010
169-460-080	15	63	169-400-252	10 μm	11,1 g	Glasfaserfließ	mit	176-200-012	10	853-880-014
169-460-087-V57	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-087-V64	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-087-V70	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-155	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-011	9	853-880-010
169-460-250	13	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	833-030-014	8	853-880-010
169-460-251	17	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-013	12	853-880-010
169-460-252	16	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-014	11	853-880-010
169-460-262	15	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	ohne	176-200-012	10	853-880-011
169-460-264	15	63	169-400-252	10 μm	11,1 g	Glasfaserfließ	ohne	176-200-012	10	853-880-012
169-460-266	15	100	169-400-254	10 μm	18,6 g	Glasfaserfließ	ohne	176-200-012	10	853-880-013
169-460-270	13	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	ohne	833-030-014	8	853-880-011
169-460-274	17	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	ohne	176-200-013	12	853-880-011
169-460-277	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-277-V64	14	40	169-400-250	10 μm	6,3 g	Glasfaserfließ	mit	176-200-009	9	853-880-010
169-460-287	16	63	169-400-252	10 μm	11,1 g	Glasfaserfließ	ohne	176-200-014	11	853-880-012
169-460-286	17	63	169-400-286	20 μm	-	Glasfaserfließ	ohne	176-200-013	12	853-880-012
169-460-185	14	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	176-200-009	9	853-880-010
169-460-185-V57	14	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	176-200-009	9	853-880-010
169-460-253	13	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	833-030-014	8	853-880-010
169-460-254	17	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	176-200-013	12	853-880-010
169-460-255	14	40	169-400-255	25 μm	7 g	Glasfaserfließ	mit	176-200-011	9	853-880-010
169-460-263	15	40	169-400-255	25 μm	7 g	Glasfaserfließ	ohne	176-200-012	10	853-880-011
169-460-265	15	63	169-400-253	25 μm	12,8 g	Glasfaserfließ	ohne	176-200-012	10	853-880-012
169-460-267	15	100	169-400-256	25 μm	20,6 g	Glasfaserfließ	ohne	176-200-012	10	853-880-013
169-460-268	16	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	176-200-014	11	853-880-010
169-460-271	13	40	169-400-255	25 μm	7 g	Glasfaserfließ	ohne	833-030-014	8	853-880-011
169-460-276	15	40	169-400-255	25 μm	7 g	Glasfaserfließ	ohne	176-200-010	10	853-880-011
169-460-278	17	40	169-400-255	25 μm	7 g	Glasfaserfließ	ohne	176-200-013	12	853-880-011
169-460-281	15	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	mit	176-200-012	10	853-880-010
169-460-284	13	40	169-400-185-V57	25 μm	440 m²	Drahtgewebe	ohne	833-030-014	8	853-880-011
169-460-288	15	63	169-400-253	25 μm	12,8 g	Glasfaserfließ	ohne	176-200-010	10	853-880-012
169-460-256	13	40	169-400-251	50 μm	440 m²	Drahtgewebe	mit	833-030-014	8	853-880-010
169-460-257	17	40	169-400-251	50 μm	440 m²	Drahtgewebe	mit	176-200-013	12	853-880-010
169-460-258	16	40	169-400-251	50 μm	440 m²	Drahtgewebe	mit	176-200-014	11	853-880-010
169-460-259	13	40	169-400-251	50 μm	440 m²	Drahtgewebe	ohne	833-030-014	8	853-880-011
169-460-272	17	40	169-400-251	50 μm	440 m²	Drahtgewebe	ohne	176-200-013	12	853-880-011
169-460-282	14	40	169-400-251	50 μm	440 m²	Drahtgewebe	ohne	176-200-009	9	853-880-011

* ISO 16889/ bei Δp = 5 bar
