Füllstandsschalter WS35

• Schaltpunkte: 2
• Einbaulage: senkrecht
• Schaltelement: Schutzgaskontakt
• Schutzart nach DIN EN 60529: IP 65
• Betriebs- bzw. Medientemperatur: –10 bis +80 °C
• Schmierstoffe*: mineral- und synthetische Öle mit einer eff. Viskosität von max. 1500 mm²/s
• Werkstoffe:
  Flansch: Al
  Schaltrohr: CuZn
  Dichtungen: NBR
  Schwimmer: PP

WS35-S10

• Nutzfunktion/Kontaktart 1: Vorwarnung/1 Wechsler
• Nutzfunktion/Kontaktart 2: min. Füllstand/1 Wechsler
• Gerätestecker: Rundstecker mit LED DIN EN 175201-804

WS35-S30

• Nutzfunktion/Kontaktart 1: Vorwarnung/1 Schließer
• Nutzfunktion/Kontaktart 2: min. Füllstand/1 Öffner
• Gerätestecker: Rundstecker M12×1 mit LED

WS35-2

• Nutzfunktion/Kontaktart 1: Vorwarnung/1 Schließer
• Nutzfunktion/Kontaktart 2: min. Füllstand/1 Öffner
• Gerätestecker: Rechteckstecker DIN EN 175301-803-A

WS35-2-V57-A

• Nutzfunktion/Kontaktart 1: Vorwarnung/1 Schließer
• Nutzfunktion/Kontaktart 2: min. Füllstand/1 Öffner
• Gerätestecker: Rundstecker M12×1

* Ölviskosität beachten
SKF Schwimmerschalter dürfen nur in mineral- und synthetischen Ölen bis zu einer maximalen eff. Viskosität von 1 500 mm²/s verwendet werden. Bei der Verwendung in Medien mit einer eff. Viskosität > 1 500 mm²/s kann es durch Zunahme der Scherkräfte zwischen Schwimmer und Schaltrohr zum Ausfall des Schwimmerschalters kommen. Dies kann zu Unterschmierung und damit zu einem Maschinenschaden führen.

Anwendungsbereiche

• Olumlaufschmiersysteme

• Zollstoff- und Papierindustrie
• Metallindustrie
• Automobil- / Karosserie-Pressen

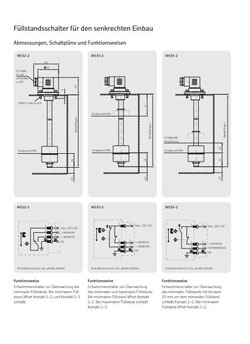

Abmessungen und Schaltbilder

Zum Vergrößern bitte auf das Bild klicken
