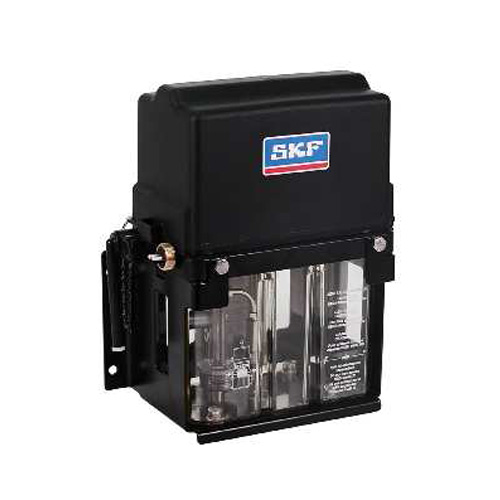

Elektrisch betätigtes Pumpenaggregat der Baureihe KFU
Für Einleitungs-Schmiersysteme
Wenn die Zahnradpumpe in Betrieb ist, versorgt sie Nachschmierverteiler über das Hauptleitungsnetz kontinuierlich mit Schmierstoff. Sobald die Dosierkammern der Schmierstoffverteiler gefüllt sind, fließt der überschüssige Schmierstoff über das Sicherheitsventil zurück in den Behälter. Nach Ablauf der Pumpenlaufzeit öffnet das Druckentlastungsventil. Der Druck in der Hauptleitung fällt auf einen Restdruck von 0,2 bis 1,0 bar (2,9 bis 14,5 psi) und der Schmierstoff wird von den Federkolben der Schmierstoffverteiler aus den Dosierkammern zu den Schmierstellen gefördert.
Eigenschaften und Vorteile
- Das Pumpenaggregat umfasst: Zahnradpumpe mit Überdruckventil, Sicherheitsventil, Gleichstrommotor, einen transparenten Schmierstoffbehälter, einen Befüllanschluss und Befestigungswinkel
- Eine Haube schützt Gleichstrommotor und Befüllstutzen vor Verunreinigungen
- Minimierter Verschleiß
- Weniger Stillstandszeiten
- Senkung der Wartungskosten durch automatische Schmierung
Anwendungen
- Landwirtschaft
- Baumaschinen
- LKW, Sattelauflieger und Busse
| Funktion | Elektrisch angetriebene Zahnradpumpe | |
| Schmierstoff | Fließfett der NLGI-Klassen 000 oder 00 | |
| Anzahl der Schmierstoffauslässe | 1 | |
| Fördermenge | 140 cm³/min | 8,5 in³/min |
| Betriebstemperatur | -25 bis +75 °C | -13 bis +167 °F |
| Betriebsdruck | max. 38 bar | 550 psi |
| Fassungsvermögen des Behälters | 2,7 oder 6 l | 0,7 oder 1,6 gal |
| Werkstoff | Stahl, Kunststoff Dichtungen: FKM, NBR Behälter: Transparenter Kunststoff | |
| Hauptanschluss | Hauptsächlich Kunststoffrohr Ø 10×1,5 aber auch Stahlrohre Ø 10×0,7 Schlauch SLH10-... | |
| Sekundärer Anschluss | Hauptsächlich Kunststoffrohr Ø 4 × 0,85; bei größeren Bewegungen zwischen Schmierstelle und Chassis: Schlauch 734 … | |
| Betriebsspannung | 12 oder 24 V DC | |
| Schutzart | IP 59k | |
| Abmessungen in Abhängigkeit vom Modell | ||
| min. | 268 × 154 × 325 mm | 10,5 × 6 × 12,7 in |
| max. | 343 × 184 × 364 mm | 13,5 × 7,2 × 14,3 in |
| Einbaulage | vertikal | |
| Teilenummer | Behälter | Betriebsspannung | ||
| l | gal | VDC | A | |
| KFU2-40+912 | 2,7 | 0,71 | 12 | 7,5 |
| KFU2-40+924 | 2,7 | 0,71 | 24 | 7,5 |
| KFU6-20+912 1) | 6 | 1,6 | 12 | 7,5 |
| KFU6-20+924 1) | 6 | 1,6 | 24 | 7,5 |
| KFUS2-64+924 | 2,7 | 0,71 | 24 | 8 |
