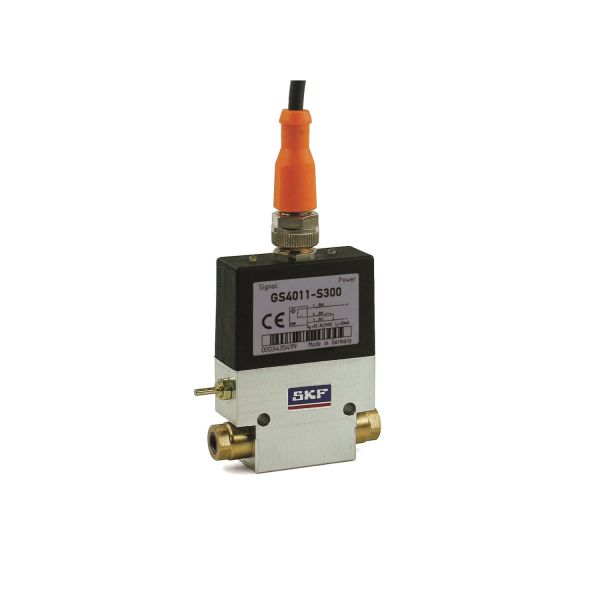

Schlierensensor

• Messprinzip: optisch
• Medium: Öl-Luft
• Betriebsluftdruck: max. 10 bar
• Betriebstemperatur: 0 bis +60°C
• Einbaulage: beliebig
• Nennspannung U_N: 24 V DC
• Arbeitsbereich U_B: 20 bis 30,5 V DC
• Stromaufnahme I_E: max. 40 mA
• Schutzart: IP54
• Ausgänge: pnp-schaltend
  (schließt bei erkannten Schlieren, öffnet bei ausbleibenden Schlieren)
• Anschluss je Ausführung: für RohrØ 4mm oder 6mm
• Durchflussmenge nach Ausführung:
  60 - 120 mm³/h
  120 - 600 mm³/h
  ab 2mm³/Impuls

Anschlusskabel (5 Meter) und Leitungsdose (gerade), 4-polige separat bestellbar (Art. 179-990-600)
Leitungsdose 90° - gewinkelt: Nr. 179-990-372

Maßblatt / Schaltbild Schlierensensoren GS4011 / GS6011
